35系列二节式中载滑轨

产品属性: 负载 中载型 节数 二节式 宽度系列 35系列 缓冲 不带缓冲 滑块形式 无滑块 按压反弹 不可按压反弹 保持/锁定性 无保持/锁定 伸展性 3/4伸展 特有安装方式 无 经济款 是 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型
代码宽度材质表面处理类型
JT-VHNMFD35SUS304—二节式 ● 3/4伸展 ● 经济型
JT-VHNMFU35Q235环保镀锌(蓝白)二节式 ● 3/4伸展 ● 经济型



特点:

JT-VHNMFD滑轨主体为不锈钢材质;
JT-VHNMFU滑轨主体为碳钢材质;
内轨不可抽。

注意:

水平安装使用时,负载能力下降到额定的25%左右(参考)。

安装使用M4螺丝。

按根销售。

依生产批次不同,截面形状可能有稍微不同。

承载与重量仅供参考。

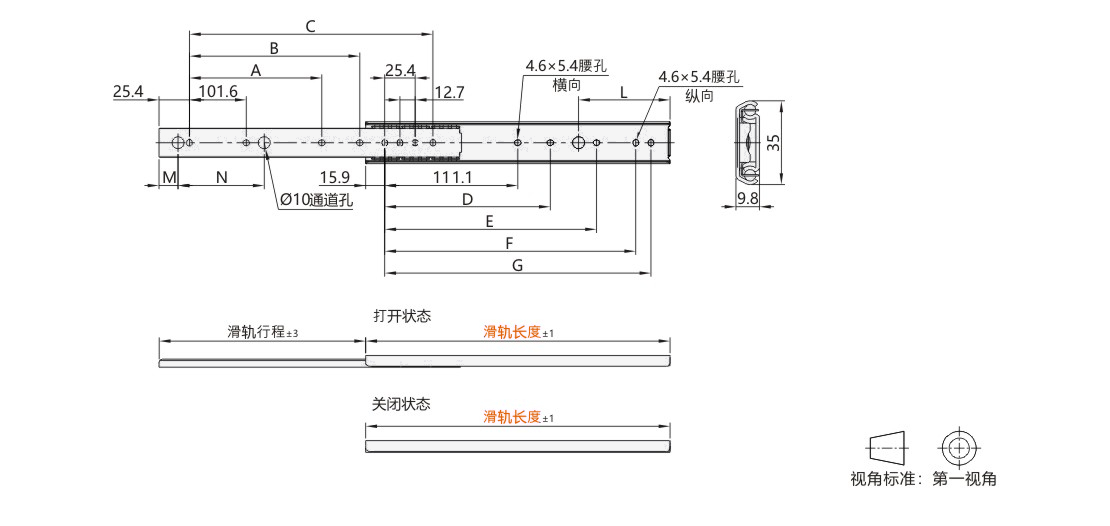

选型参数


选型表

型号滑轨行程ABCDEFGLMN承重(1副)参考重量
(kg/pcs)
代码滑轨长度
(SUS304)
JT-VHNMFD
(Q235)
JT-VHNMFU
203.2122——152.4——158.7171.49042—49kgf0.21
254172203.2209.2222.25548kgf0.26
304.8223152.4254149.2260.3273154.715.9126.146kgf0.31
355.6274203.2304.8200311.1323.844.1kgf0.36
406.4300254355.6250.8361.9374.640.4kgf0.41
457.2325203.2304.8406.4212.7301.6412.7425.438.5kgf0.46
508376228.6355.6457.2238.1352.4463.5476.234.8kgf0.51
558.8402254406.4508263.5403.2514.352732kgf0.56
609.6428279.4457.2558.8288.9454565.1577.828.2kgf0.61
660.4478304.8508609.6314.3504.8615.9628.625.4kgf0.66
711.2504330.2558.8660.4339.7555.6666.7679.423.5kgf0.71
