三节式闭合保持滑轨36系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNBMU	35.8	SUS304	—	三节式 ● 内轨可抽出

特点：
●滑轨采用耐腐蚀性能优异的SUS304不锈钢：
●可将内轨完全抽出；
●具有简易定位功能，当滑轨完全关闭时，可保持关闭状态。
注意：
●安装滑轨的螺钉请使用M4扁头小螺钉或扁圆头小螺钉。
按根销售。
因生产批次不同，截面形状可能有稍微不同。
承载与重量仅供参考。

选型参数

选型表

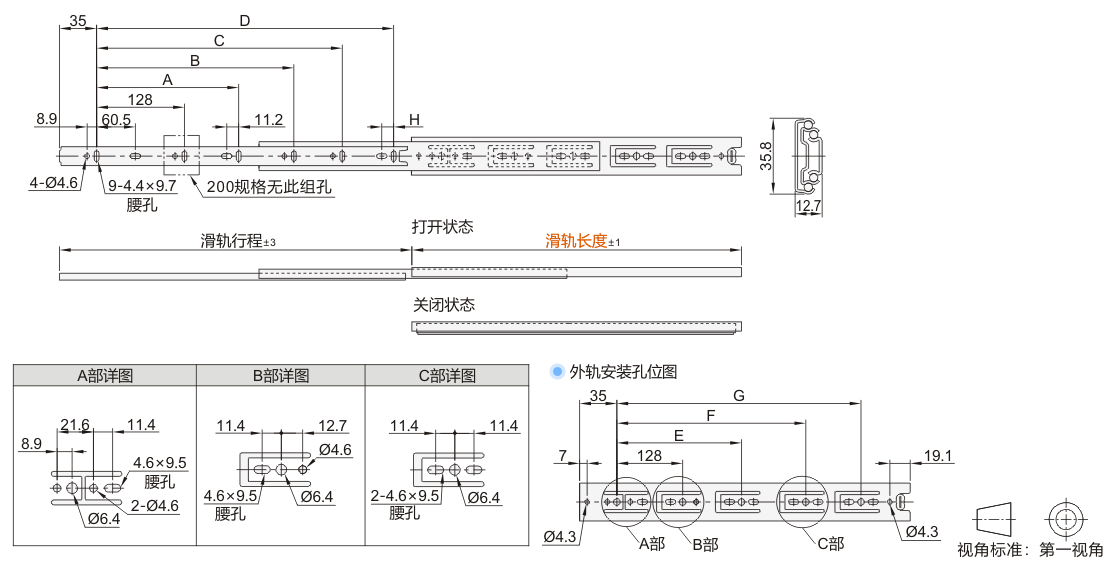

型号		滑轨行程	A	B	C	D	E	F	G	H	承重 (1副)	参考重量 (kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	E	F	G	H	承重 (1副)	参考重量 (kg/pcs)
JT-HNBMU	200	200	—	—	—	142	—	—	—	—	15kgf	0.52
	250	243				192	—			11.2	20kgf	0.574
	300	305				242	224				25kgf	0.636
	350	355				292					25kgf	0.686
	400	406				342		320			30kgf	0.748
	450	457		320		392		352				0.82
	500	508				442		416				0.95
	550	559			416	492		352	448		25kgf	1.02
	600	610	224	416	—	542		352	480		25kgf	1.15
