低重心平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMFGQD	平底活动型	Q235A	镀锌	—	BA	PA6	米色	双滚珠轴承
JT-LMFGQU	平底活动型	Q235A	镀锌	五金双刹	BA	PA6	米色	双滚珠轴承

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

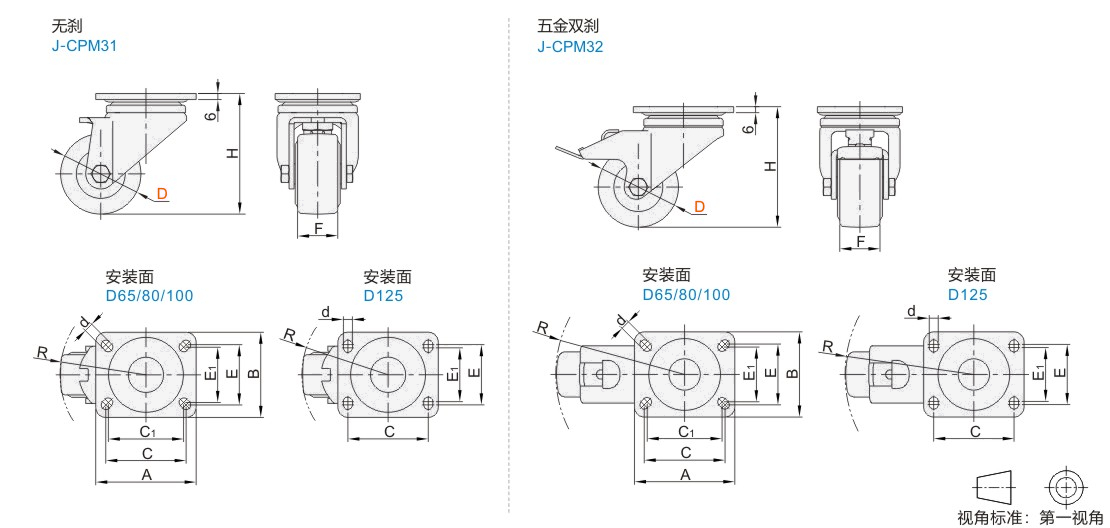

型号		轮部代号	H	F	A	B	C	C1	E	E1	d	R		容许载荷 (kg)	参考重量(kg)
代码	D	轮部代号	H	F	A	B	C	C1	E	E1	d	JT-LMFGQD	JT-LMFGQU	容许载荷 (kg)	JT-LMFGQD	JT-LMFGQU
无刹 JT-LMFGQD 五金双刹 JT-LMFGQU	65*	BA	97	40	100	85	80	75	60	55	9	78	—	650	1.6	—
	80		120									85	130	700	1.7	2.0
	100		140									95	130	700	2.0	2.3
	125		170	55	140	110	105	—	80	75	11	118	173	900	3.6	4.2

带*规格不适用于JT-LMFGQU。
