丝杠轴径 *

导程 *

长度L(mm) *

300~1500/1

固定端连接位长度F(mm) *

33~60/1

固定端连接位外径P(mm) *

11~20/1

图片仅供参考

滚珠丝杠标准螺帽型重载高速型 C7

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMRSU ●	中国台湾	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	—	压轧
JT-IMRDU	中国台湾	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	镀黑铬	压轧
JT-IMRSQ ●	中国大陆	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	—	压轧
JT-IMRDQ	中国大陆	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	镀黑铬	压轧
JT-IMRSF ●	中国大陆	左旋	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	—	压轧
JT-IMRDF	中国大陆	左旋	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	镀黑铬	压轧
JT-IMRSO	中国台湾	右旋	C5	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	—	研磨

恰合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

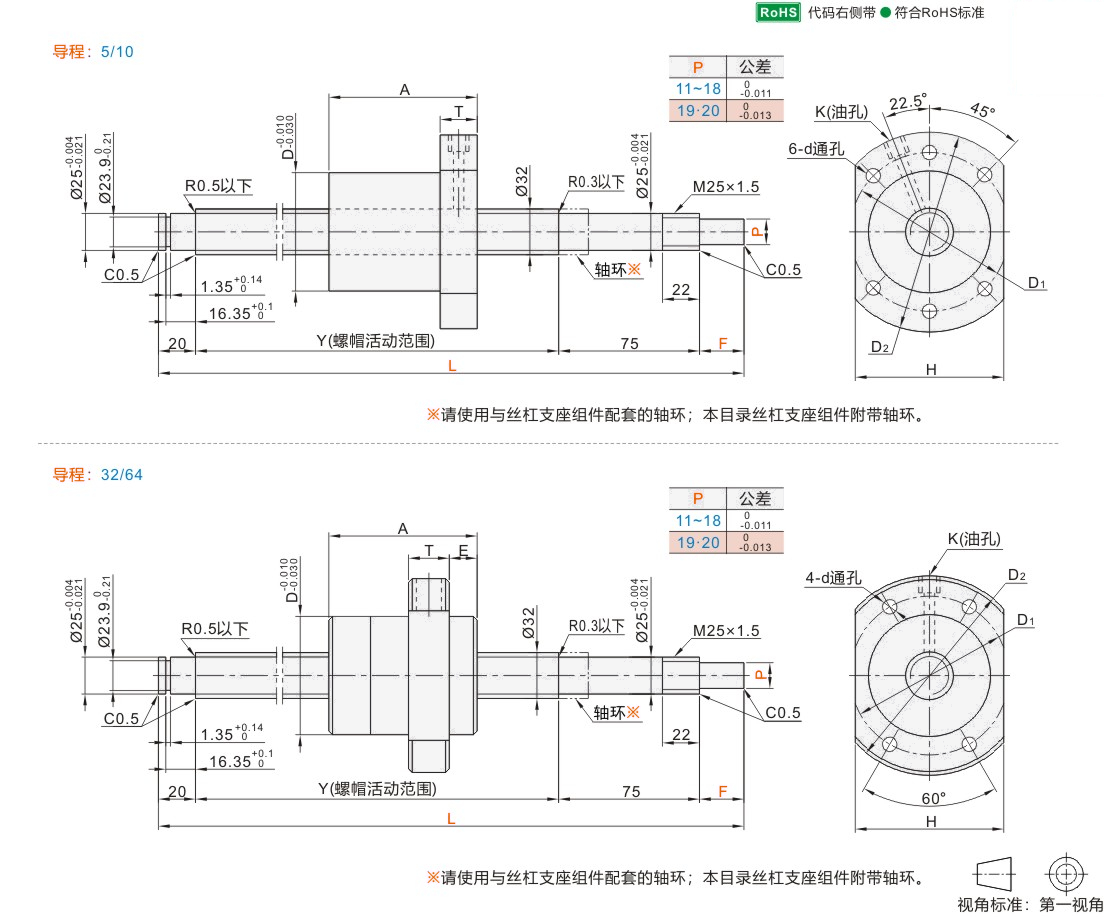

型号			最小单位1			滚珠直径	螺母环圈数	Y	D	A	T	D1	D2	H	d	E	K	基本额定负载 (KN)
代码	丝杠轴径	导程	L	F	P	滚珠直径	螺母环圈数	Y	D	A	T	D1	D2	H	d	E	K	C(动)	Co(静)
右旋 JT-IMRSU JT-IMRDU JT-IMRSQ JT-IMRDQ JT-IMRSO 左旋 JT-IMRSF JT-IMRDF	32	(5)	300~1500	33~60	11~20	3.175	4	L-(95+F)	50	52	12	65	80	62	9	—	M6	18.83	62.16
																				(10)	6.35	85	47.08	119.6
																				32	4.762	1.8×2	58	78	74	92	60	17	28.2	80.48
		64*				0.8×2				71								13.47	35.02		4.762		58		74	92	60	17

带*导程仅适用于JT-IMRSQ/JT-IMRDQ。 JT-IMRSF/JT-IMRDF左旋仅适合于带( )导程。

压轧滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

代码			丝杠轴径			导程	支座形状			推荐丝杠固定座	推荐丝杠支撑座
右旋 JT-IMRSU JT-IMRDU JT-IMRSQ JT-IMRDQ JT-IMRSO 左旋 JT-IMRSF JT-IMRDF			32			(5) (10) 32 64*	圆法兰			JT-IVXSD-25	JT-IVXDD-25
			32			(5) (10) 32 64*	方形			JT-IVXFD-25	JT-IVXQD-25

带*导程仅适用于JT-IMRSQ/JT-IMRDQ。 JT-IMRSF/JT-IMRDF左旋仅适合于带( )导程。

压轧滚珠丝杠与螺帽支架组合(螺帽支架请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
右旋 JT-IMRSU JT-IMRDU JT-IMRSQ JT-IMRDQ JT-IMRSO 左旋 JT-IMRSF JT-IMRDF	32	5 10	JT-IAASD JT-IAASU JT-IAASX	3210
		32 64		3232

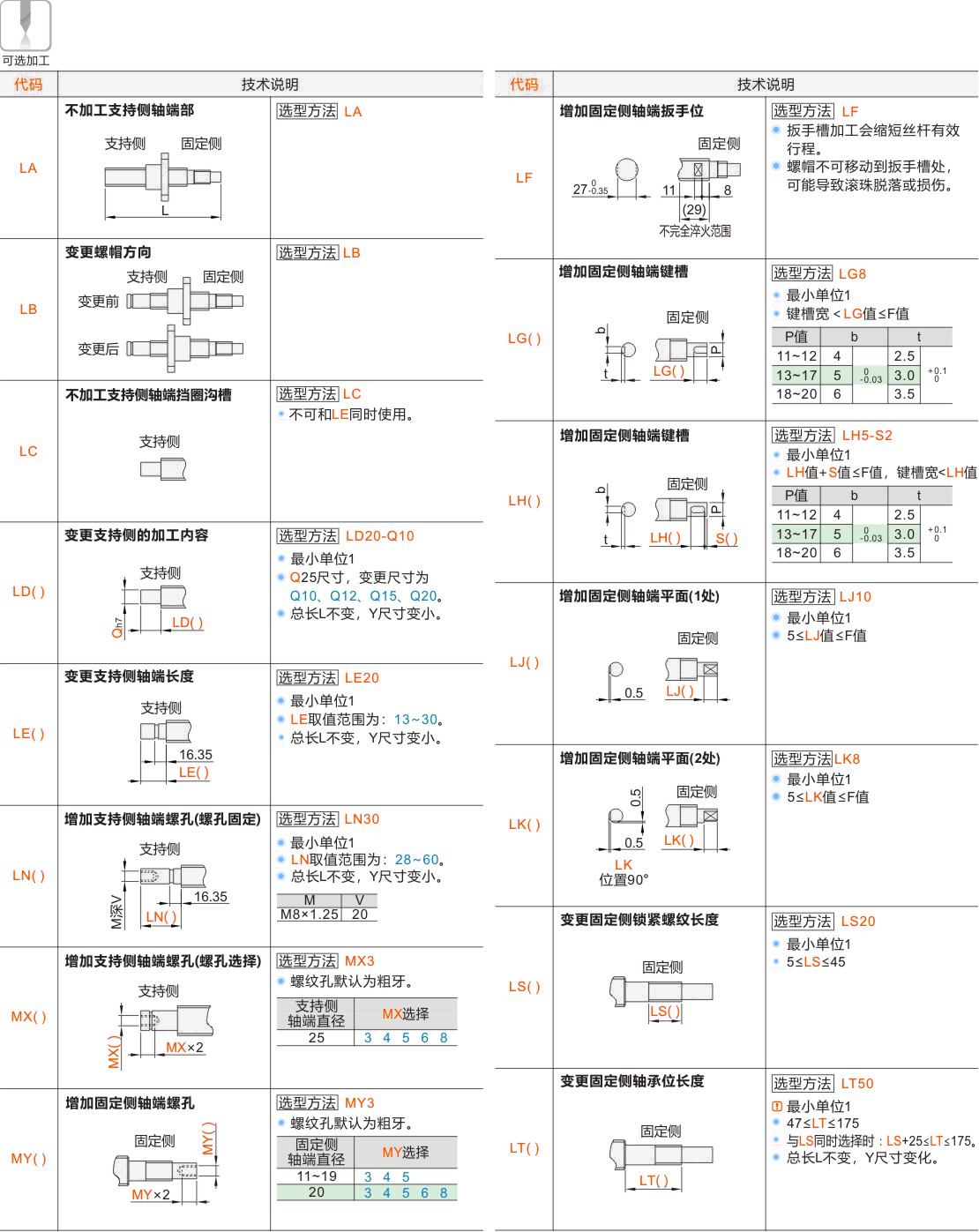

可选加工参数

暂未上传文档资料

滚珠丝杠 标准螺帽型 重载高速型 C7
