还有0项未选择重置

选择代码

代码参数

尺寸类型

材质

硬度

类型

螺纹种类

表面处理

选型参数

公制螺纹规格M(mm) *

长度L(mm) *

图片仅供参考

内六角调整螺钉组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	硬度	表面处理	附件(1个螺帽) 材质	类型
JT-FBCSD	细牙	S45C	43～48HRC	镀锌	SS400	扳手槽型
JT-FBCSU	细牙	SUS420J2	45HRC~	一	SUS304相当	扳手槽型
JT-FBCSX	粗牙	S45C	43～48HRC	镀锌	SS400	扳手槽型
JT-FBCSL	粗牙	SUS420J2	45HRC~	一	SUS304相当	扳手槽型
JT-FBCDD	细牙	S45C	43～48HRC	无电解镀镍	SS400	内六角孔型 ● L尺寸选择
JT-FBCDU	细牙	S45C	43～48HRC	镀锌	SS400	内六角孔型 ● L尺寸选择
JT-FBCDQ	细牙	SCM435	50HRC~	铬酸盐光泽处理	SS400	内六角孔型 ● L尺寸选择
JT-FBCDF	细牙	SUS420J2	45HRC~	一	SUS304相当	内六角孔型 ● L尺寸选择
JT-FBCDO	细牙	SUS304	一	一	SUS304相当	内六角孔型 ● L尺寸选择
JT-FBCDX	粗牙	S45C	43～48HRC	无电解镀镍	SS400	内六角孔型 ● L尺寸选择
JT-FBCDL	粗牙	S45C	43～48HRC	镀锌	SS400	内六角孔型 ● L尺寸选择
JT-FBCDM	粗牙	SCM435	50HRC~	铬酸盐光泽处理	SS400	内六角孔型 ● L尺寸选择
JT-FBCDG	粗牙	SUS420J2	45HRC~	一	SUS304相当	内六角孔型 ● L尺寸选择
JT-FBCUS	粗牙	SUS304	一	一	SUS304相当	内六角孔型 ● L尺寸选择
JT-FBCUD	细牙	S45C	43～48HRC	镀锌	SS400	内六角孔型 ● L尺寸指定
JT-FBCUO	细牙	SUS304	一	一	SUS304相当	内六角孔型 ● L尺寸指定
JT-FBCUX	粗牙	S45C	43～48HRC	镀锌	SS400	内六角孔型 ● L尺寸指定
JT-FBCQS	粗牙	SUS304	一	一	SUS304相当	内六角孔型 ● L尺寸指定
JT-FBCQD	细牙	S45C	43～48HRC	镀锌	SS400	内六角孔带扳手槽型
JT-FBCQU	细牙	SUS420J2	45HRC~	一	SUS304相当	内六角孔带扳手槽型
JT-FBCQX	粗牙	S45C	43～48HRC	镀锌	SS400	内六角孔带扳手槽型
JT-FBCQL	粗牙	SUS420J2	45HRC~	一	SUS304相当	内六角孔带扳手槽型

表中硬度是指端部淬火硬度。 SUS304材质端部无淬火。

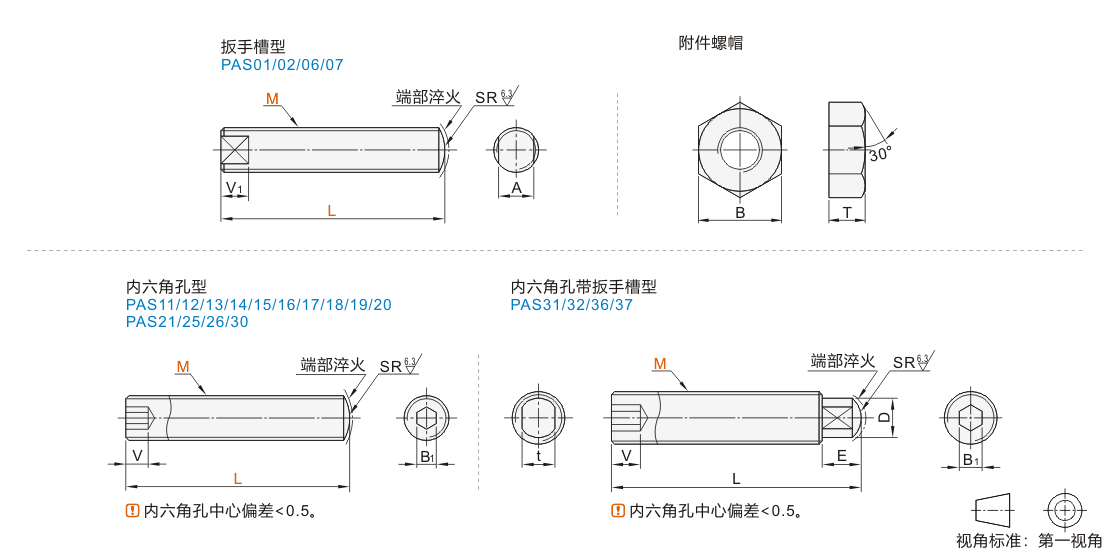

M	A	B		B1	D	E	V	V1	T		t	SR
M	A	(max)	(min)	B1	D	E	V	V1	(max)	(min)	t	SR
3	2.5	5.5	5.32	1.5	—	—	1.5	4.5	2.4	2.15	—	3
4	3	7	6.78	2	3	4	2.2	4.5	3.2	2.9	2.5	4
5	4	8	7.78	2.5	4	4	2.8	4.5	4	3.7	3	5
6	5	10	9.78	3	4.5	5	3	5.5	5	4.7	3	6
8	6	13	12.73	4	6	6	4	6.5	6.5	6.14	4	8
10	8	17	16.73	5	8	8	5	8.5	8	7.64	6	10
12	10	19	18.67	6	9	10	6	10.5	10	9.64	7	12
16	14	24	23.67	8	—	—	7	14.5	13	12.3	—	16
20	17	30	29.16	10	—	—	8	17.5	16	14.9	—	20

螺纹尺寸

M×P
细牙螺纹	粗牙螺纹
3×0.35	3×0.5
4×0.5	4×0.7
5×0.5	5×0.8
6×0.75	6×1.0
8×0.75	8×1.25
10×1.0	10×1.5
12×1.0	12×1.75
16×1.5	16×2.0
20×1.5	20×2.5

选型参数

扳手槽型/内六角孔型

型号		L
代码	M	扳手槽型	内六角孔型
代码	M	选择	选择	指定(最小单位1)
扳手槽型 JT-FBCSD JT-FBCSU JT-FBCSX JT-FBCSL 内六角孔型 L尺寸选择 L尺寸指定 JT-FBCDD JT-FBCUD JT-FBCDU JT-FBCUO JT-FBCDQ JT-FBCUX JT-FBCDF JT-FBCQS JT-FBCDO JT-FBCDX JT-FBCDL JT-FBCDM JT-FBCDG JT-FBCUS	3	15 20 25 30 35 40	10 15 20 25 30 35 40	10~45
	4	15 20 25 30 35 40 45 50 60	10 15 20 25 30 35 40 45 50 60	10~65
	5	15 20 25 30 35 40 45 50 60	10 15 20 25 30 35 40 45 50 60	10~65
	6	20 25 30 35 40 45 50 60	15 20 25 30 35 40 45 50 60	15~65
	8	25 30 35 40 45 50 60	20 25 30 35 40 45 50 60	15~65
	10	30 35 40 45 50 60 70	25 30 35 40 45 50 60 70 80 90 100	20~110
	12	35 40 45 50 60 70 80	30 35 40 45 50 60 70 80 90 100	30~110
	16	40 45 50 60 70 80 90 100	40 45 50 60 70 80 90 100 120	40~130
	20	45 50 60 70 80 90 100 120	45 50 60 70 80 90 100 120	40~130

内六角孔带扳手槽型

型号		L
代码	M	选择
JT-FBCQD JT-FBCQU JT-FBCQX JT-FBCQL	4	15 20 25 30
	5	15 20 25 30 40
	6	20 25 30 40 50
	8	25 30 40 50
	10	30 40 50 60
	12	40 50 60

暂未上传文档资料
