压轧滚珠丝杠标准螺帽型 C7/C10精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7/C10精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMNFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-IMNFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-SIMNFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 精密型
JT-SIMNFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	58~62HRC	58~62HRC	标准螺帽型 ● 精密型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

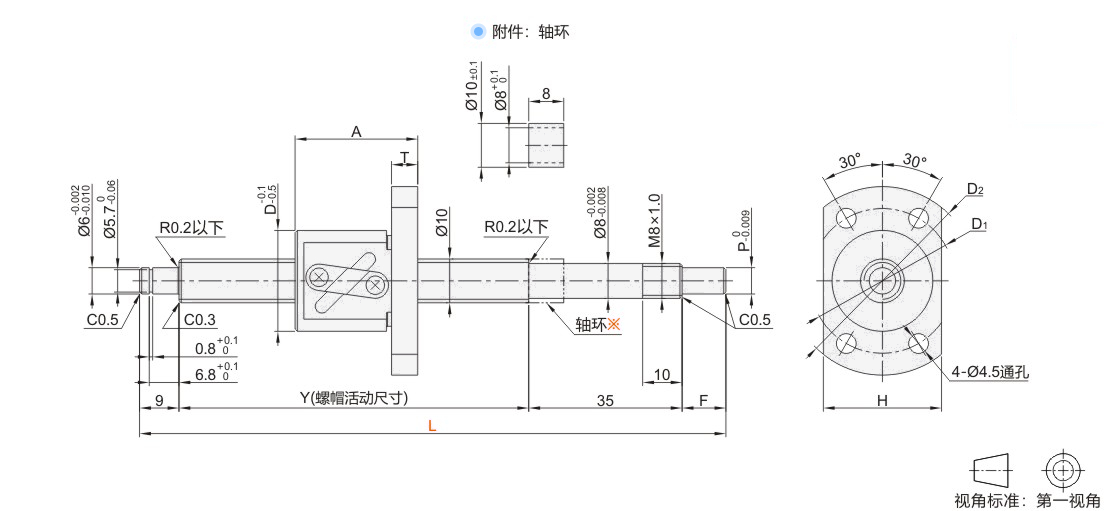

型号			最小单位1 L	F	P	Y	D	A	T	D1	D2	H	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载 (KN)
代码	丝杠轴径	导程	最小单位1 L	F	P	Y	D	A	T	D1	D2	H	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	C(动)	CO(静)
JT-IMNFL	10	4	150~600	10	6	L-54	26	34	8	36	46	28	2.3812	右旋	2.5圈1列	0.03以下	2.3	4.8
JT-IMNFG		2					23	28	6	33	43	27	1.5875			0.05以下	1.7	3
		4					26	34	8	36	46	28	2.3812				2.3	4.8
		10					28	34	8	36	47	30	2.3812		1.5圈1列		1.85	3.2
JT-SIMNFL		4					26	34	8	36	46	28	2		3.8圈1列	0.03以下	2.3	4.8
JT-SIMNFG		2					23	28	6	33	43	27	1.2			0.05以下	1.7	3
		4					26	34	8	36	46	28	2				2.3	4.8
		10					28	34	8	36	47	30	2.3812		1.5圈1列		1.85	3.2

可选加工见可选加工参数。

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码				丝杠轴径			导程				支座形状	推荐丝杠固定座(规格型号)									推荐丝杠支撑座(规格型号)
JT-IMNFL JT-IMNFG JT-SIMNFL JT-SIMNFG				10			2 4 10				圆法兰	JT-IVXSD-8(详情请在怡合达网站搜索查看)									JT-IVXDD-6(详情请在怡合达网站搜索查看)
JT-IMNFL JT-IMNFG JT-SIMNFL JT-SIMNFG				10			2 4 10				方形	JT-IVXFD-8(详情请在怡合达网站搜索查看)									JT-IVXQD-8(详情请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMNFL JT-SIMNFL	10	4	JT-IAADD JT-IAADU JT-IAADX	1004D
JT-IMNFG JT-SIMNFG		2		1002D
		4		1004D
		10		1010D

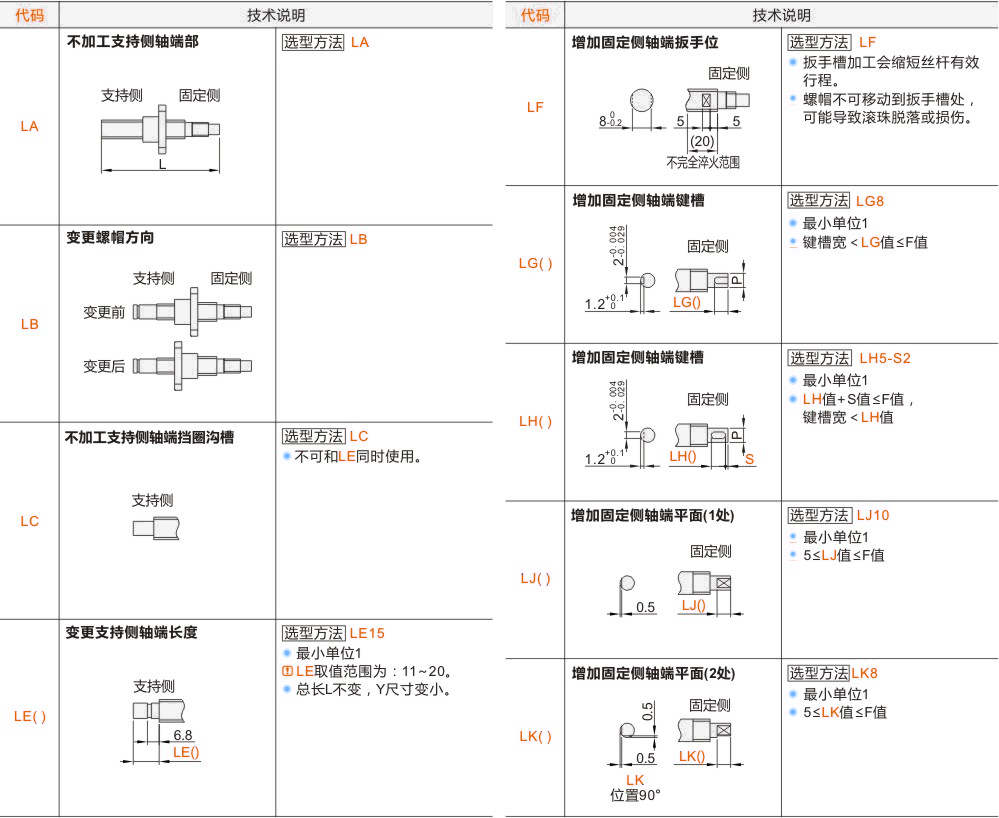

可选加工参数
