凸轮轴承随动器一字槽安装集中注油

图片仅供参考

凸轮轴承随动器一字槽安装集中注油

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-XFZSD	SUJ2	进口型 ● 带油孔型 ● 圆柱型
JT-XFZSU	SUS440C	进口型 ● 带油孔型 ● 圆柱型
JT-XFZUD	SUJ2	进口型 ● 带油孔型 ● 球面型
JT-XFZUU	SUS440C	进口型 ● 带油孔型 ● 球面型

圆柱型D公差：

D	公差
16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

带密封型工作温度-20~80C，连续使用建议60℃以下。
不带密封型工作温度-20~120℃，连续使用建议100℃以下。
不承诺品牌。

选型参数

选型表

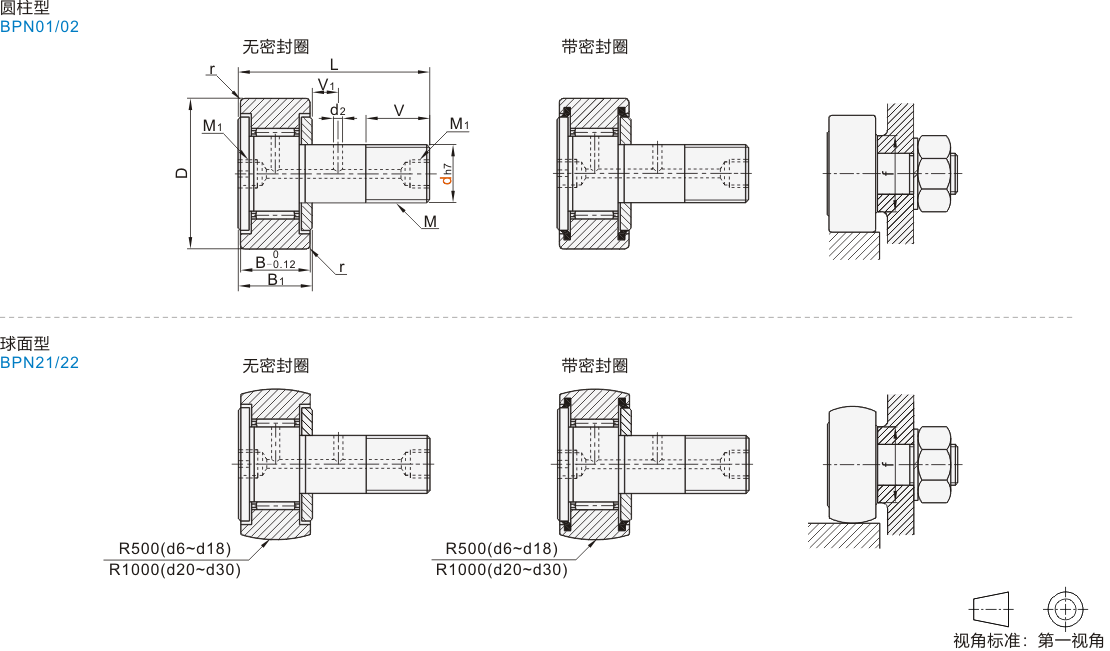

型号			密封圈	D	M×螺距	V	B	B1	L	M1	d2	V1	r	f(min)
代码	dh7		密封圈	D	M×螺距	V	B	B1	L	M1	d2	V1	r	f(min)
圆柱型 JT-XFZSD JT-XFZSU 球面型 JT-XFZUD JT-XFZUU	6	0 -0.015	PP (带密封圈) — (无密封圈)	16	M6 ×1 .0	8	11	12	28	M6 ×0.75	—	—	0.3	11
	8			19	M8 ×1 .25	10	11	12	32					13
	10			22	M10 ×1 .25	12	12	13	36					15
	10A			26	M10 ×1 .25	12	12	13	36					15
	12	0 -0.018		30	M12×1 .5	13	14	15	40		3	6	0.6	20
	12A			32	M12×1 .5	13	14	15	40			6		20
	16			35	M16 ×1 .5	17	18	19.5	52	PT1/8		8		24
	18			40	M18 ×1 .5	19	20	21.5	58			8	1	26
	20	0 -0.021		52	M20×1.5	21	24	25.5	66		4	9		36
	20A			47	M20×1.5	21	24	25.5	66			9		36
	24			62	M24×1 .5	25	29	30.5	80			11		40
	24A			72	M24×1 .5	25	29	30.5	80			11		40
	30			80	M30×1 .5	32	35	37	100			15		46
	30A			85
	30B			90

型号		基本额定负载(kN)				最大静态容许负载(kN)		极限转速 (rpm)	最大紧固扭矩 ( N·m)	重量 (g)
型号		Cr(动)		Cor(静)		最大静态容许负载(kN)
代码	d	钢	不锈钢	钢	不锈钢	钢	不锈钢
圆柱型 JT-XFZSD JT-XFZSU 球面型 JT-XFZUD JT-XFZUU	6	3.63	3.33	3.63	3.33	2.11	2.11	14000	3	18.5
	8	4.31	3.96	4.71	4.33	4.71	4.71	10500	8	28.5
	10	5.39	4.95	6.86	6.31	6.86	6.86	8400	15	45
	10A	5.39	4.95	6.86	6.31	6.86	6.86	8400	15	60
	12	7.94	7.3	9.8	9.01	9.8	7.84	7000	22	95
	12A	7.94	7.3	9.8	9.01	9.8	7.84	7000	22	105
	16	12.05	11.08	18.3	16.86	18.3	14.66	5250	58	170
	18	14.7	13.52	25.2	23.18	25.5	20.16	4660	87	250
	20	20.68	19.02	32.14	31.83	32.14	25.7	4200	120	460
	20A	20.68	19.02	32.14	31.83	32.14	25.7	4200	120	385
	24	30.48	28.04	52.63	48.41	49.5	39.6	3500	220	815
	24A	30.48	28.04	52.63	48.41	49.5	39.6	3500	220	1140
	30	45.37	41.74	85.06	78.25	73.7	58.96	2800	450	1870
	30A									2030
	30B									2220

上表中极限转速数值适用于润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
d6~d10只有凸轮侧有加工润滑孔。
