丝杠轴径 *

导程 *

长度L(mm) *

300~2000/1

固定端连接位长度F(mm) *

33~60/1

固定端连接位外径P(mm) *

11~20/1

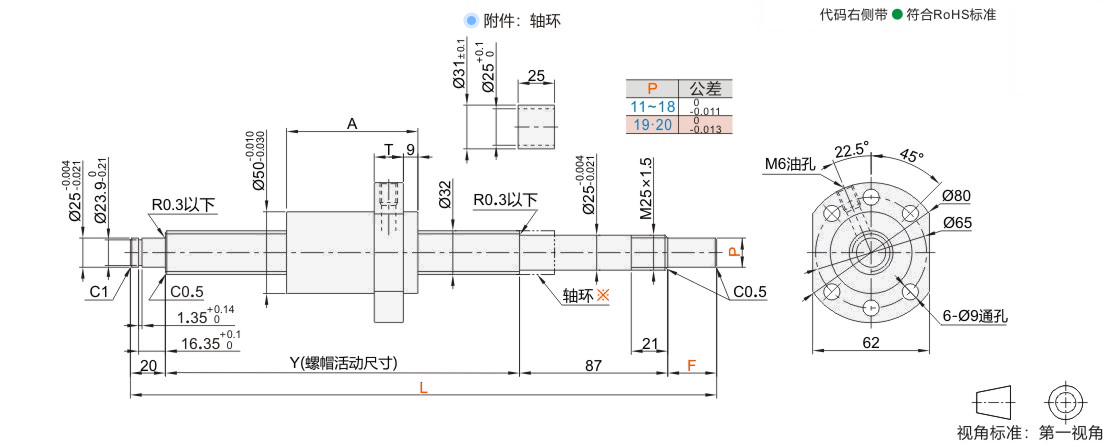

压轧滚珠丝杠标准螺帽型 C7精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMRSL ●	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	—	压轧
JT-IMRDL	中国台湾	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	镀黑铬	压轧
JT-IMRSM ●	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	—	压轧
JT-IMRDM	中国大陆	C7	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	镀黑铬	压轧
JT-IMRSG	中国台湾	C5	S55C	SCM415H	高频	渗碳淬火	56～62HRC	58～62HRC	—	研磨

怡合达不保证滚珠丝杠组装后的噪音值
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1			Y	A	T	滚珠直径	丝杠底径	丝杠外径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	A	T	滚珠直径	丝杠底径	丝杠外径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN
JT-IMRSL JT-IMRDL JT-IMRSM JT-IMRDM JT-IMRSG	32	5	300~2000	33~60	11~20	L-(107+F)	35	12	3.175	29.91	32	右旋	3.8圈1列	0.10以下	6.3	20.7
		10					53		6.35	27.8	31		1圈4列	0.14以下	23	60.7
		32					78		4.762	28.49	31		1.8圈2列	0.14以下	10.2	27.2

压轧滚珠丝杠与丝杠支座组件的推荐组合(丝杠固定座/支撑座请在怡合达网站搜索查看)

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(页码)	推荐丝杠支撑座(页码)
JT-IMRSL JT-IMRDL JT-IMRSM JT-IMRDM JT-IMRSG	32	5 10 32	圆法兰	JT-IVXSD-25	JT-IVXDD-25
	32	5 10 32	方形	JT-IVXFD-25	JT-IVXQD-25

压轧滚珠丝杠与螺帽支架组合(螺帽支架请在怡合达网站搜索查看)

型号							螺帽支架
代码		丝杠轴径			导程		代码			规格
JT-IMRSL JT-IMRDL JT-IMRSM JT-IMRDM JT-IMRSG		32			5		JT-IAASD JT-IAASU JT-IAASX			3210
					10
					32

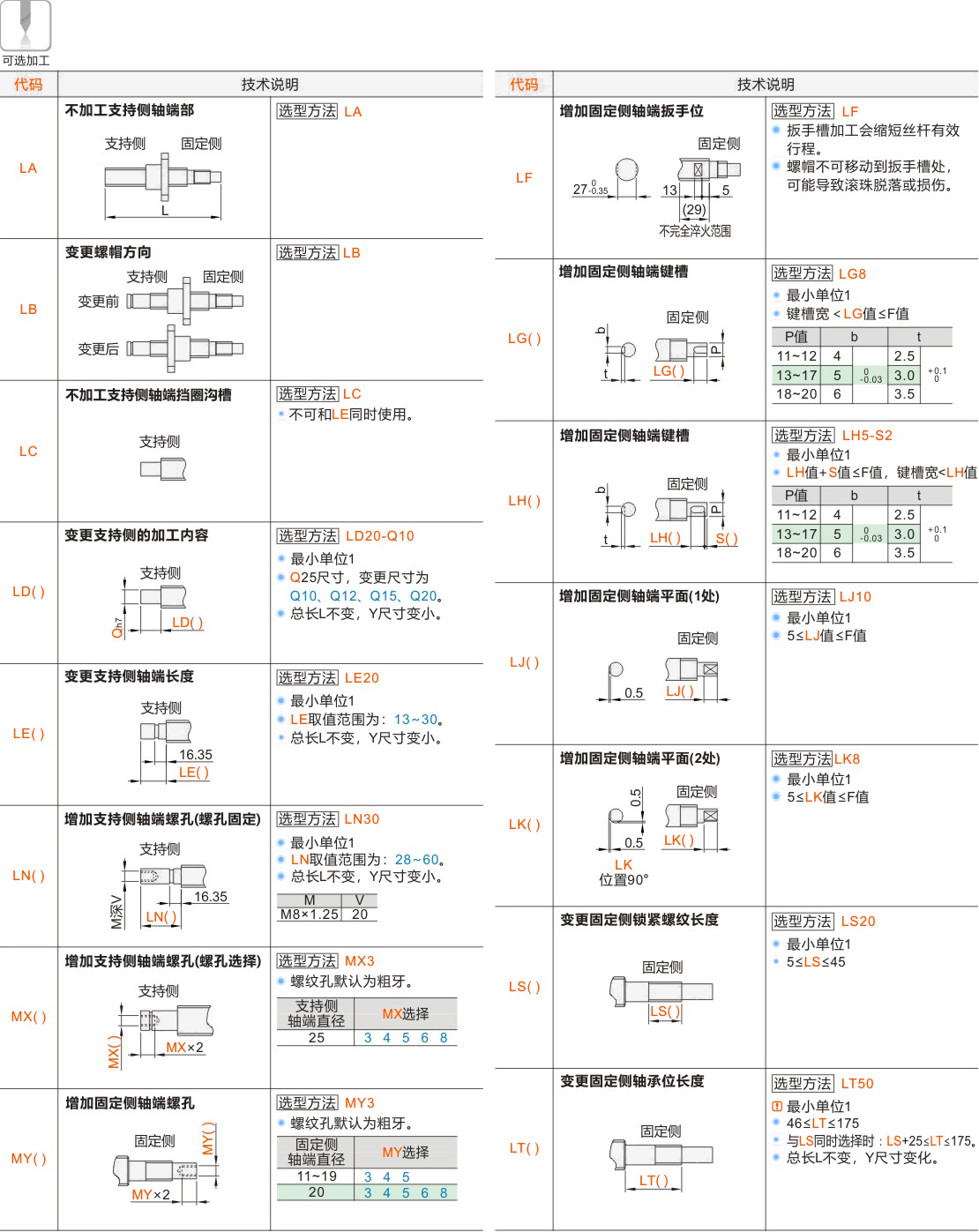

可选加工参数
