X轴进给丝杠简易调整组件

图片仅供参考

X轴进给丝杠简易调整组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	厚度	材质 / 主体	材质 / 导向轴	材质 / 旋钮	材质 / 进给丝杠	表面处理 / 主体	类型
JT-QQXSU	20	A6063	SUS304	SUS304	SUS304	黑色阳极氧化	标准型 ● 普通旋钮型
JT-QQXUU	20	A6063	SUS304	SUS304	SUS304	黑色阳极氧化	标准型 ● 大旋钮型

选型参数

选型表

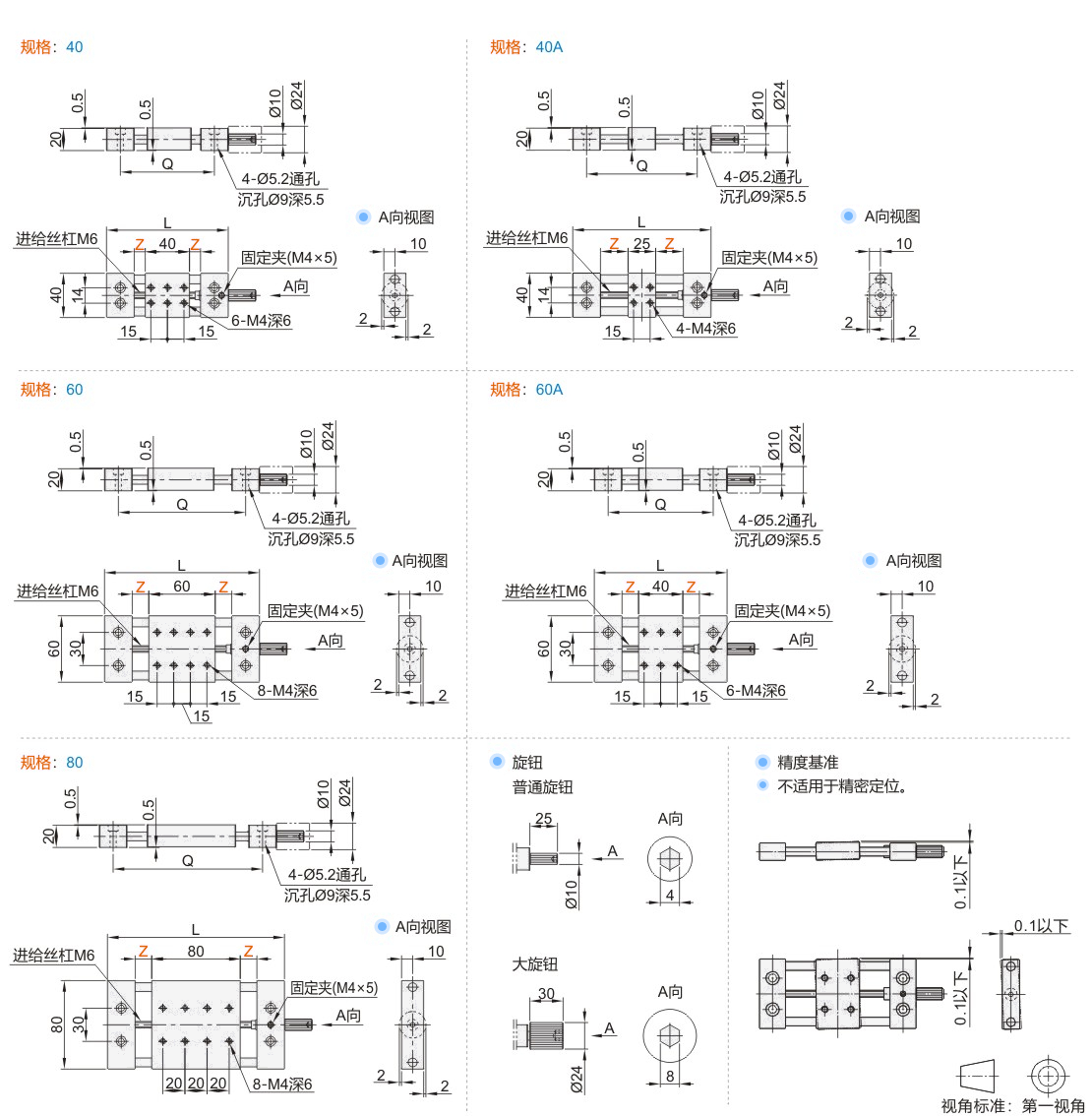

型号							移动量 Z					台面尺寸						Q				L			耐负载(N)							旋钮旋转1圈移动量(mm)					重量 (kg)
代码						规格	移动量 Z					台面尺寸						Q				L			Z=10~30						Z=40~50	旋钮旋转1圈移动量(mm)					重量 (kg)
普通旋钮型 JT-QQXSU 大旋钮型 JT-QQXUU						40	10				±10	40×40						85				110			78.4(水平) 39.2(垂直)						68.6(水平) 34.3(垂直)	1					0.28
							25				±25							115				140															0.3
							40				±40							145				170															0.33
						40A	10				±10	40×25						70				95															0.24
							25				±25							100				125															0.27
							40				±40							130				155															0.29
						60	15				±15	60×60						115				140															0.45
							30				±30							145				170															0.48
							50				±50							185				210															0.52
						60A	15				±15	60×40						95				120															0.38
							30				±30							125				150															0.41
							50				±50							165				190															0.45
						80	15				±15	80×80						135				160															0.67
							30				±30							165				190															0.7
							50				±50							205				230															0.74
