选择代码

选型参数

轴承型号 *

h *

带座轴承 T型圆角

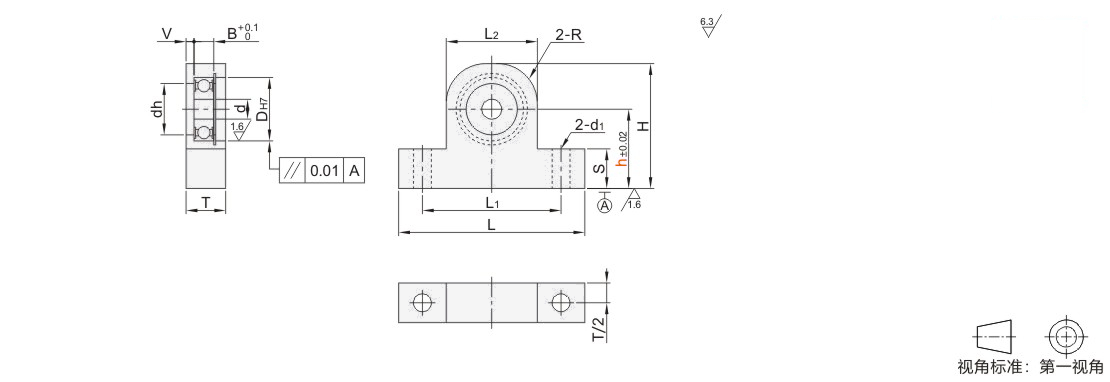

图片仅供参考

带座轴承 T型圆角

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座	类型
JT-VXQLSQ	钢	铝合金	弹簧钢	喷细砂本色阳极氧化	单轴承T型

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

选型参数

选型表

型号		密封圈	h 选择	d	DH7		dh	B	V	H	L	L1	L2	T	S	R	d1
代码	轴承型号	密封圈	h 选择	d	DH7		dh	B	V	H	L	L1	L2	T	S	R	d1
JT-VXQLSQ	625	ZZ (双盖式)	15 20	5	16	+0.018 0	13	5	2	h+13	47	35	23	10	10	10	4.5
	606		15 20	6	17	+0.018 0	13	6		h+13	47	35	23	12		10	5.5
	627		20 25 30	7	22	+0.021 0	18	7		h+15	53	41	29	12		11
	688		15 20	8	16	+0.018 0	13	5		h+13	47	35	23	10		10
	608		20 25 30	8	22	+0.021 0	18	7		h+15	53	41	29	12		11
	629		20 30 40	9	26		22	8		h + 17	58	46	34	15		13
	6900		20 25 30	10	22		18	6		h+15	53	41	29	12		11
	6000		20 30 40		26		22	8		h + 17	58	46	34	15		13
	6200		25 30 40		30		24	9		h+20	60	48	36	15	15	16
	6901		20 30 40	12	24		22	6		h + 17	58	46	34	12	10	13
	6001		25 30 40		28		24	8		h+20	60	48	36	15	15	16
	6201		30 40 50		32	+0.025 0	28	10			68	54	40	16
	6902		25 30 40	15	28	+0.021 0	24	7			60	48	36	12
	6002		30 40 50		32	+0.025 0	28	9			68	54	40	15			6.5
	6202		30 40 50		35	+0.025 0	31	11		h+22	70	56	43	16		18
	6803		20 30 40	17	26	+0.021 0	22	5		h + 17	58	46	34	10	10	13
	6003		30 40 50		35	+0.025 0	31	10		h+22	70	56	43	16	15	18
	6203		40 50 60		40		36	12		h+25	82	66	50	19		21
	6804		30 40 50	20	32		28	7		h+20	68	54	40	13		16
	6904		30 40 50		37		31	9		h+22	70	56	43	15		18
	6004		40 50 60		42		36	12		h+25	82	66	50	19		21	9
	6204		40 50 60		47		41	14		h+28	96	76	56	19		24
	6805		30 40 50	25	37		31	7		h+22	70	56	43	13		18
	6905		40 50 60		42		36	9		h+25	82	66	50	15		21
	6005		40 50 60		47		41	12		h+28	96	76	56	19		24
	6806		40 50 60	30	42		36	7		h+25	82	66	50	14		21	11
	6906		40 50 60		47		41	9		h+28	96	76	56	16		24
	6006		50 60 80		55	+0.030 0	48	13		h+32	104	84	64	19	20	28
	6807		40 50 60	35	47	+0.025 0	41	7		h+28	96	76	56	14	15	24
	6907		50 60 80	35	55	+0.030 0	48	10		h+32	104	84	64	16	20	28
