图片仅供参考

搭扣

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-QSBMD	SUS304	滚筒抛光	普通型 ● 中载型
JT-QSBMU	SPCC	镀彩锌	普通型 ● 中载型

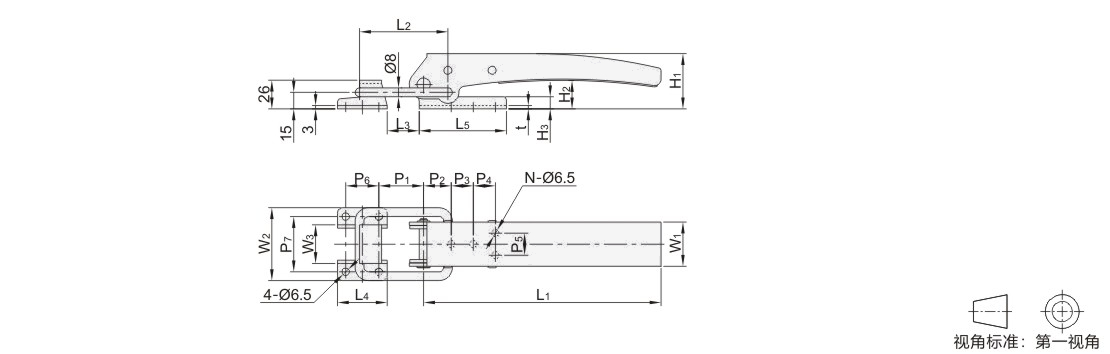

本图表示紧固余量为0mm时的场合。

选型参数

选型表

型号		L1	L2	L3	L4	L5	W1	W2	W3	H1	H2	H3	t	P1	P2	P3	P4	P5	P6	P7	N	拉伸承重 (kgf)	参考重量 (kg/pcs)
代码	规格	L1	L2	L3	L4	L5	W1	W2	W3	H1	H2	H3	t	P1	P2	P3	P4	P5	P6	P7	N	拉伸承重 (kgf)	参考重量 (kg/pcs)
JT-QSBMD JT-QSBMU	116	116	62	11	35	49	30	55	25	38	21	13	2	22.5	15	20	—	—	20	40	2	90	0.338
	165	165	80	29	45	64	40	66	35	45	23	11	2.5	40.5	20	30	—	20	30	50	3		0.610
	215	215	80	29	45	79	40	66	35	50	26	11	3	40.5	25	20	20	20	30	50	4		0.850
