VAH系列拖链斜角型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	打开方式	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KBQSD	7	不可打开	单腔	工程塑料	黑色	-40°C~120℃	UL94-V2	一般用 ● 微型
JT-KBQQD	10	不可打开	单腔	工程塑料	黑色	-40°C~120℃	UL94-V2	一般用 ● 微型
JT-KBQFD	10.5	不可打开	单腔	工程塑料	黑色	-40°C~120℃	UL94-V2	一般用 ● 微型
JT-KBQOD	15	不可打开	单腔	工程塑料	黑色	-40°C~120℃	UL94-V2	一般用 ● 微型

特点：体积小，节省安装空间的轻型拖链，特别适合自动化机器高速应用。
本系列拖链包含一套接头（移动端、固定端各一个）。

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链内高	梳状板	材质	颜色	允许温度	阻燃等级
JT-KNQSU	微型拖链用	7	无	工程塑料	黑色	-40°C~ 120°C	UL94-HB
JT-KNQQD		10	无
JT-KNQFD		10.5	有
JT-KNQFU		10.5	无
JT-KNQOD		15	有
JT-KNQOU		15	无

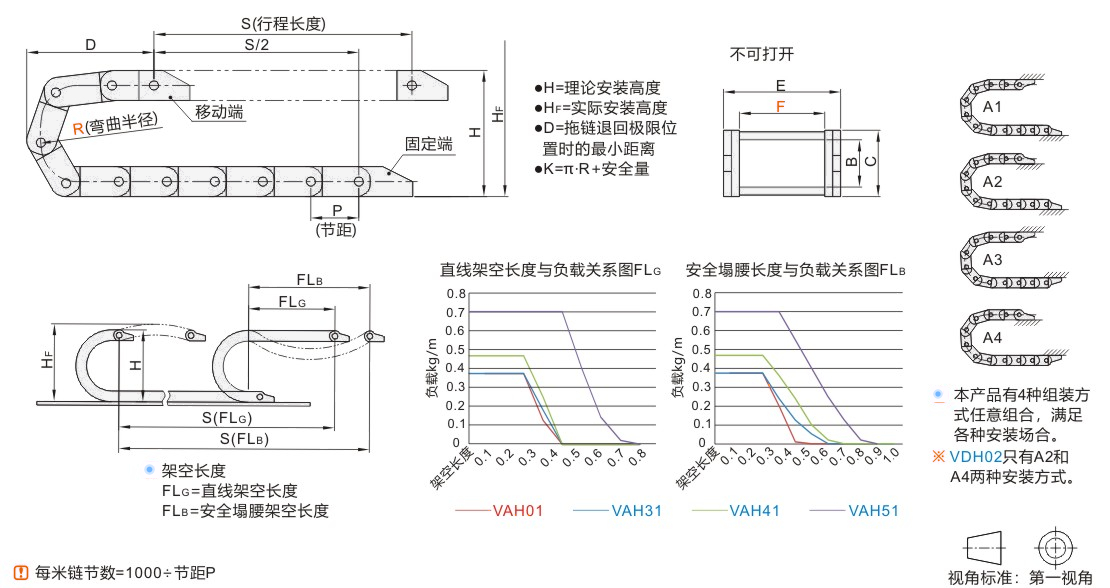

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际安装高度HF	理论安装尺寸
代码	内宽 F										H	D	K
代码	内宽 F										H	D	K	JT-KBQSD	7	15	1~	JT-KNQSU	16.7	5	7	10	12	45	40	45	85	≈0.07
18	51	46	48	90											7								12					≈0.07
10	15	15	45	40	45	85	≈0.08
10	18	15	51	46	48	90	≈0.08
16	15	21	45	40	45	85	≈0.09
16	18	21	51	46	48	90	≈0.09
JT-KBQQD	20	18	JT-KNQQD	20	8	10	12	24	58	48	54	100	≈0.08
	20	28						24	78	68	64	130	≈0.08
	30	18						34	58	48	54	100	≈0.09
	30	28						34	78	68	64	130	≈0.09
JT-KBQFD	10	18	JT-KNQFD JT-KNQFU	20	8	10.5	15	16.5	61	51	56	100	≈0.14
	10	28						16.5	81	71	66	130	≈0.14
	20	18						27	61	51	56	100	≈0.17
	20	28						27	81	71	66	130	≈0.17
	50	18						57	61	51	56	100	≈0.26
	50	28						57	81	71	66	130	≈0.26
JT-KBQOD	10	28	JT-KNQOD JT-KNQOU	20	12	15	19.3	18.2	90	75	68	130	≈0.21
	10	38						18.2	110	95	78	160	≈0.21
	20	28						28.2	90	75	68	130	≈0.25
	20	38						28.2	110	95	78	160	≈0.25
	30	28						38.2	90	75	68	130	≈0.28
	30	38						38.2	110	95	78	160	≈0.28

在选择安装高度时，应当参考表中实际安装高度HF值。
架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
另拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

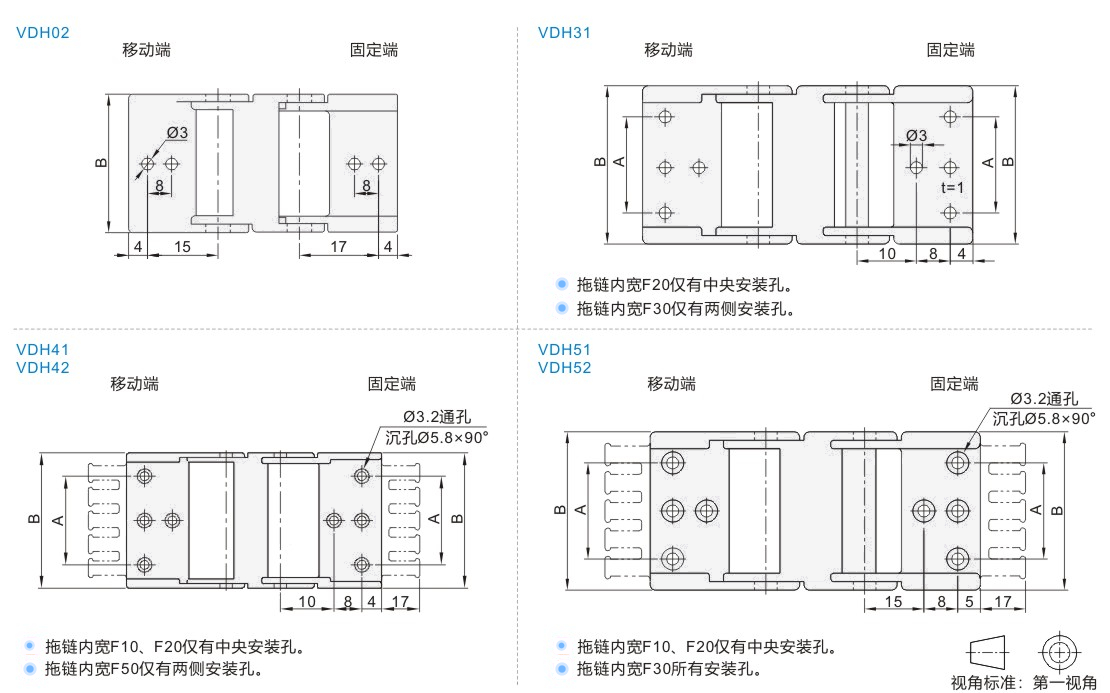

接头

型号		A	B	适用拖链
代码	内宽F	A	B	适用拖链
JT-KNQSU	7	—	12	JT-KBQSD
	10		15
	16		21
JT-KNQQD	20	—	24.7	JT-KBQQD
JT-KNQQD	30	22	34.7	JT-KBQQD
JT-KNQFD JT-KNQFU	10	—	16.5	JT-KBQFD
	20	—	27
	50	42	57
JT-KNQOD JT-KNQOU	10	—	18.2	JT-KBQOD
	20	—	28.2
	30	22	38.2

暂未上传文档资料
