眼型安全钩

图片仅供参考

眼型安全钩

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMNQD	合金钢	喷塑(红色)	G80眼型滑钩 ● 带舌片型
JT-YMNQU	合金钢	喷塑(红色)	G80眼型安全钩 ● 自锁型
JT-YMVQD	合金钢	喷塑(蓝色)	G100眼型滑钩 ● 带舌片型
JT-YMVQU	合金钢	喷塑(蓝色)	G100眼型安全钩 ● 自锁型

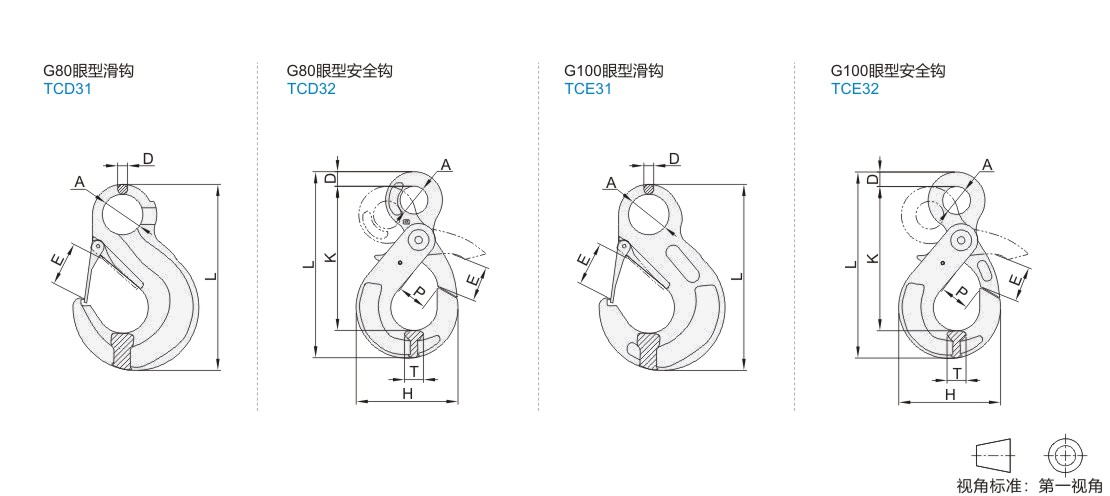

选型参数

G80眼型滑钩

型号						工作拉力 (T)			D±1.5			E±2			A±3			L±2			净重 (kg)
代码			规格			工作拉力 (T)			D±1.5			E±2			A±3			L±2			净重 (kg)
JT-YMNQD			1.12T			1.12			9			21.5			20			108			0.3
			2T			2			11			27.5			25			133			0.4
			3.15T			3.15			15			27.2			38			167			0.9
			5.3T			5.3			19			38.5			43			213			2.2
			8T			8			23			42			50			255			3.2
			12.5T			12.5			24			44.6			63			305			5.8
			15T			15			32			70			62			348			9.2
			21.2T			21.2			35			84			64			394			13
			31.5T			31.5			37			102			88			480			18.5

破断拉力是工作拉力的4倍。

G100眼型滑钩

型号						工作拉力 (T)				D±1			E±2			A±1			L±2.5		净重 (kg)
代码		规格				工作拉力 (T)				D±1			E±2			A±1			L±2.5		净重 (kg)
JT-YMVQD		1.4T				1.4				10			18.5			20.5			111		0.32
		2.5T				2.5				11			25			25			137		0.6
		4T				4				16			29.5			35			171.5		1.2
		6.7T				6.7				19			38			43			219		2.2
		10T				10				24.5			46			51			260		3.5
		16T				16				27			52			55			298		6.2
		19T				19				29			66			60			330		11.5
		26.5T				26.5				35			73			70			376		12.2
		39.3T				39.3				39			87			81.5			458		17.5

破断拉力是工作拉力的4倍。

G80眼型安全钩

型号									工作拉力 (T)				A					D				L					K			P				E					H			T			净重 (kg)
代码			规格						工作拉力 (T)				A					D				L					K			P				E					H			T			净重 (kg)
JT-YMNQU			1.12T						1.12				21±1					11±0.5				140±3					110±3			28±1				32±2					73±2			15±0.5			0.5
			2T						2				25±1					13±0.5				175±3					136±3			35±1				40±3					91±2			20±0.5			0.85
			3.15T						3.15				34.5±1.5					15±0.5				213±3					168±3			45±1.5				48±3					108±2			26±1			1.42
			5.3T						5.3				39.5±1.5					21±0.5				267±4					207±4			52.5±2				27±3					142±3			33±1			2.86
			8T						8				50±2					27±0.5				332±4					254±4			63±2				65±3					168.6±3			38±2			5.9
			12.5T						12.5				64.5±2					27±0.5				360±5					278±5			82±2				82±3.5					185±4			50±2			8.5
			15T						15				70±3					32±1				415±5					319±5			76±2				80±3.5					202±4			52±2			11.6
			21.2T						21.2				80±3					34±1				472±5					362±6			96±3				109±3.5					239±5			60±3			18
			31.5T						31.5				105±4					45±1				614±5					470±6			131±3				131±3.5					329±5			79.5±3			46

破断拉力是工作拉力的4倍。

G100眼型安全钩

型号									工作拉力 (T)				A					D				L					K			P				E					H			T			净重 (kg)
代码			规格						工作拉力 (T)				A					D				L					K			P				E					H			T			净重 (kg)
JT-YMVQU			1.4T						1.4				21±1					11±1				141±4					110±4			28±2				31.5±2					73±2			15±1			0.5
			2.5T						2.5				27±1					12±1				175±4					137±4			36±3				40±3					90±3			20±1			0.9
			4T						4				34.5±2					15±1				212±5					170±5			45±3				46±3					108±3			26±2			1.5
			6.7T						6.7				40±2					20±2				269±5					209±5			53.6±3				66±4					137.5±4			32.5±2			2.7
			10T						10				50±3					27±2				333±6					256±6			61±4				75±4					170.5±4			38±3			5.7
			16T						16				60±3					30±2				368.5±6					277±6			76.5±4				80±5					191.5±5			50±3			7.9
			19T						19				70±3					33±2				417±8					319±8			76±4				104±5					205±5			52±3			11.2
			26.5T						26.5				76±3					38±2				489±8					370±8			99±4				107±5					251±5			60±3			20.5

破断拉力是工作拉力的4倍。
