ECX06接驳型同步带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	齿距	材质 / 带体	材质 / 芯线	材质 / 连接块	类型
JT-VMTSX-T5	5.0	聚氨酯	凯夫拉芯线	聚氨酯	输送型同步带
JT-VMTSX-T10	10.0	聚氨酯	凯夫拉芯线	聚氨酯	输送型同步带

同步带尺寸差

同步带类型	H	h	L	单位重量g/m(宽度10mm)
T5	2.2	1.2	1.8	20(不含连接块)
T10	4.5	2.5	3.5	40(不含连接块)

连接块间距公差

间距P	P公差(mm)
30~200	±0.4
300~4000	±0.8

皮带宽度公差

皮带宽度(mm)	公差
5~50	±0.5

聚氨酯颜色为乳白色。

同轴配对使用工况，需说明清楚

例：同轴2条同步带使用

需备注：JT-VMTSX-T5-100-450-C-P50（2条配对）共10套。

配对条数与宽度有关，部分规格无法配对生产。

同步带分切部分存在芯线槽，属正常工艺，

如有特殊需求请备注：JT-VMTSX-T5-100-450-C-P50（原始边）。

因涉及专属定制，交期相对应延长。

输送带做初定位及传送物品作用，使用过程建议尽量减少冲击负荷。

A、B型连接块建议承载力为2kg以内，C型连接块建议承载力为5kg以内。(C型连接块单个螺母拔起力建议为1kg)

选型参数

JT-VMTSX-T5（齿距：5mm）

型号		皮带周长	连接块类型	连接块间距 P	齿数
代码	皮带公称宽度			连接块间距 P
代码	皮带公称宽度			最小单位5
JT-VMTSX-T5	100 (10mm) 150 (15mm) 200 (20mm) 250 (25mm)	700	A B	50~1200	140
		750			150
		800			160
		850			170
		900			180
		950			190
		1000			200
		1050			210
		1100			220
		1150			230
		1200			240
		1250		50~2000	250
		1300			260
		1350			270
		1400			280
		1450			290
		1500			300
		1550			310
		1600			320
		1650			330
		1700			340
		1750			350
		1800			360
		1850			370
		1900			380
		1950			390
		2000			400
		2050		100~4000	410
		2100			420
		2150			430
		2200			440
		2250			450
		2300			460
		2350			470
		2400			480
		2450			490
		2500			500
		2550			510
		2600			520
		2650			530
		2700			540
		2750			550
		2800			560
		2850			570
		2900			580
		2950			590
		3000			600
		3050			610
		3100			620
		3150			630
		3200			640
		3250			650
		3300			660
		3350			670
		3400			680
		3450			690
		3500			700
		3550			710
		3600			720
		3650			730
		3700			740
		3750			750
		3800			760
		3850			770
3900	780
3950	790
4000	800

最少可安装一个附件。

指定一个附件时，请使附件的安装间距与皮带公称宽度相一致。

连接件的安装间距请指定为可以整除皮带周长的数值。

JT-VMTSX-T10（齿距：10mm）

型号		皮带周长	连接块类型	连接块间距 P	齿数
代码	皮带公称宽度			连接块间距 P
代码	皮带公称宽度			最小单位10
JT-VMTSX-T10	150 (15mm) 200 (20mm) 250 (25mm) 300 (30mm) 400 (40mm) 500 (50mm)	700	A B C*	50~2400	70
		750			75
		800			80
		850			85
		900			90
		950			95
		1000			100
		1050			105
		1100			110
		1150			115
		1200			120
		1250			125
		1300			130
		1350			135
		1400			140
		1450			145
		1500			150
		1550			155
		1600			160
		1650			165
		1700			170
		1750			175
		1800			180
		1850			185
		1900			190
		1950			195
		2000			200
		2050			205
		2100			210
		2150			215
		2200			220
		2250			225
		2300			230
		2350			235
		2400			240
		2450		100~4000	245
		2500			250
		2550			255
		2600			260
		2650			265
		2700			270
		2750			275
		2800			280
		2850			285
		2900			290
		2950			295
		3000			300
		3050			305
		3100			310
		3150			315
		3200			320
		3250			325
		3300			330
		3350			335
		3400			340
		3450			345
		3500			350
		3550			355
		3600			360
		3650			365
		3700			370
		3750			375
		3800			380
		3850			385
3900	390
3950	395
4000	400

*连接块类型C不适用皮带公称宽度150(15mm)和200(20mm)。

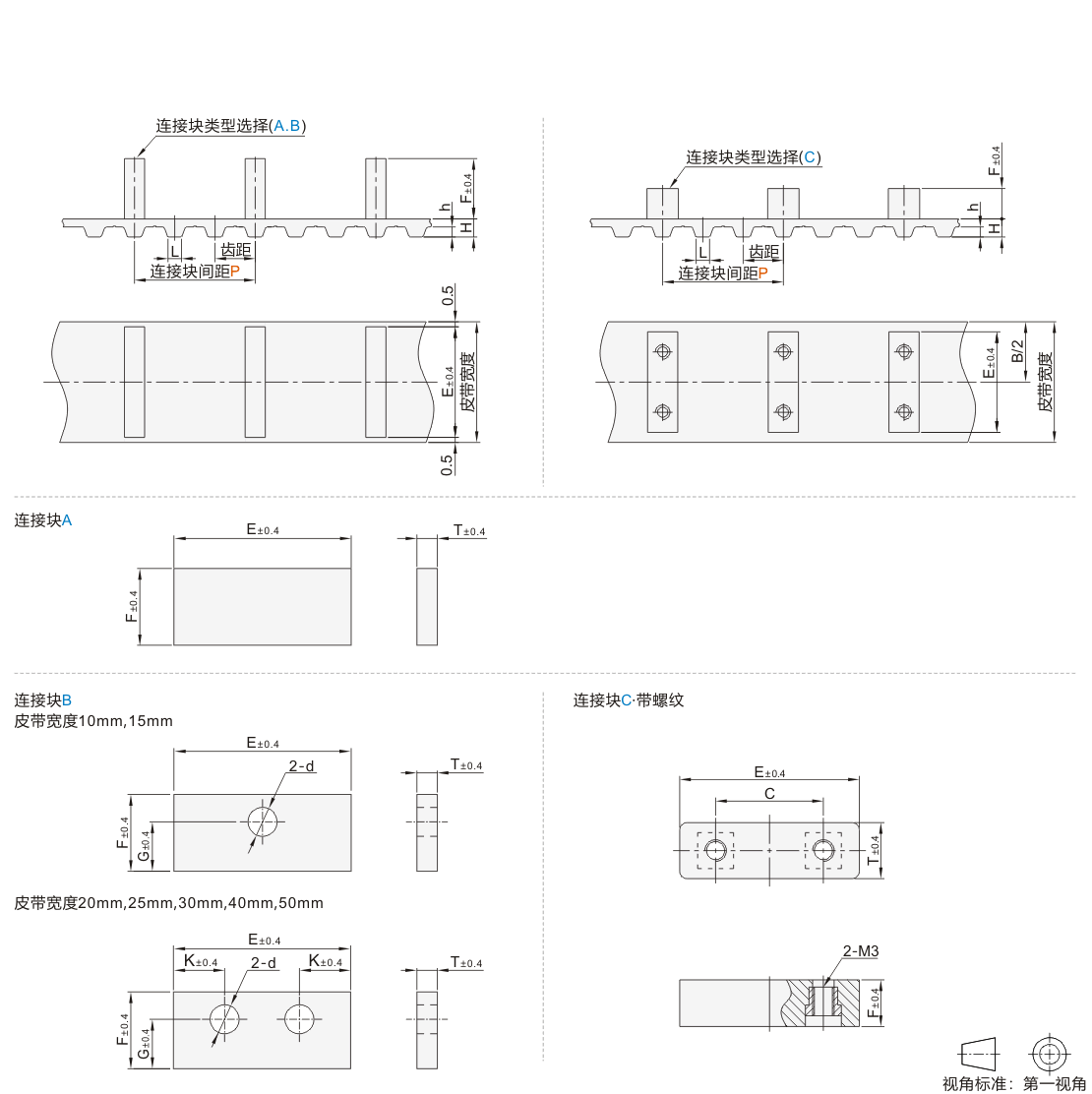

连接块A尺寸

同步带类型	皮带宽度 (mm)	E	F	T	连接块重量(g)
T5	10	9	10	3	0.33
	15	14			0.53
	20	19			0.72
	25	24			0.90
T10	15	14	10	5	0.85
	20	19			1.16
	25	24			1.46
	30	29	15		2.65
	40	39	15		3.58
	50	49	20		6.01

连接块B尺寸

同步带类型	皮带宽度 (mm)	E	F	G	K	T	d	连接块重量(g)
T5	10	9	10	5.5	—	3	3.5	0.31
	15	14	15	9	—		4.5	0.71
	20	19	15	9	5		4.5	0.95
	25	24	20	13	6		5.5	1.60
T10	15	14	15	9	—	5	4.5	1.20
	20	19	15	9	5		4.5	1.54
	25	24	20	13	6		5.5	2.65
	30	29			7		6.5	3.13
	40	39						4.39
	50	49						5.60

连接块C尺寸

同步带类型	皮带宽度 (mm)	E	F	T	C	连接块重量(g)
T10	25	25	6.5	7.8	15	3.9
	30
	40
	50
