一字槽沉头螺钉

图片仅供参考

一字槽沉头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	强度等级	类型
JT-YBFUD	粗牙	SUS304	A2-50	一字槽沉头螺钉 ● 全牙
JT-YBFUU	粗牙	SUS316	A4-70	一字槽沉头螺钉 ● 全牙

JT-YBFUD适用标准：GB/T 68-1985
JT-YBFUU适用标准：GB/T 68-2016

选型参数

JT-YBFUD

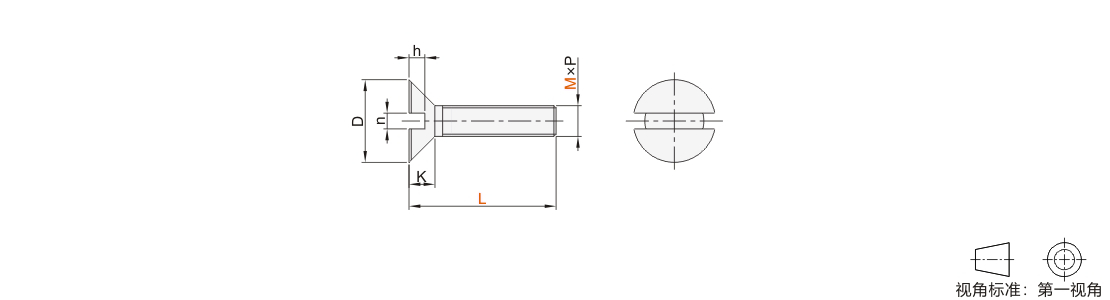

型号		L	P 螺距	D		K (max)	n		h
代码	M	L	P 螺距	max	min	K (max)	max	min	max	min
JT-YBFUD	3	5 6 8 10 12 14 16	0.5	5.5	5.2	1.65	1	0.86	0.85	0.6
	4	5 6 8 10 12 14 16 18 20	0.7	8.4	8.04	2.7	1.51	1.26	1.3	1
	5	6 8 10 12 14 16 18 20 25 30	0.8	9.3	8.94	2.7	1.51	1.26	1.4	1.1
	6	8 10 12 14 16 18 20 25 30 35 40	1	11.3	10.87	3.3	1.91	1.66	1.6	1.2
	8	10 12 14 16 18 20 25 30 35 40 45 50	1.25	15.8	15.37	4.65	2.31	2.06	2.3	1.8

JT-YBFUU

型号		L	P	D		K	n		h
代码	M	L	螺距	max	min	(max)	max	min	max	min
（SUS316） JT-YBFUU	1.6	4 5 6 8 10 12 14 16	0.35	3	2.7	1	0.6	0.46	0.5	0.32
	2	4 5 6 8 10 12 14 16 18 20 22 25	0.4	3.8	3.5	1.2	0.7	0.56	0.6	0.4
	2.5	5 6 8 10 12 14 16 18 20 22 25 30	0.45	4.7	4.4	1.5	0.8	0.66	0.75	0.5
	3	5 6 8 10 12 14 16 18 20 22 25 30 35 40 45 50	0.5	5.5	5.2	1.65	1	0.86	0.85	0.6
	4	6 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80	0.7	8.4	8.04	2.7	1.51	1.26	1.3	1
	5	7 8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	0.8	9.3	8.94	2.7	1.51	1.26	1.4	1.1
	6	8 10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1	11.3	10.87	3.3	1.91	1.66	1.6	1.2
	8	10 12 14 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.25	15.8	15.37	4.65	2.31	2.06	2.3	1.8
	10	15 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	1.5	18.3	17.78	5	2.81	2.56	2.6	2
