规格 *

锌合金蝶形铰链 L型外装

图片仅供参考

锌合金蝶形铰链 L型外装

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

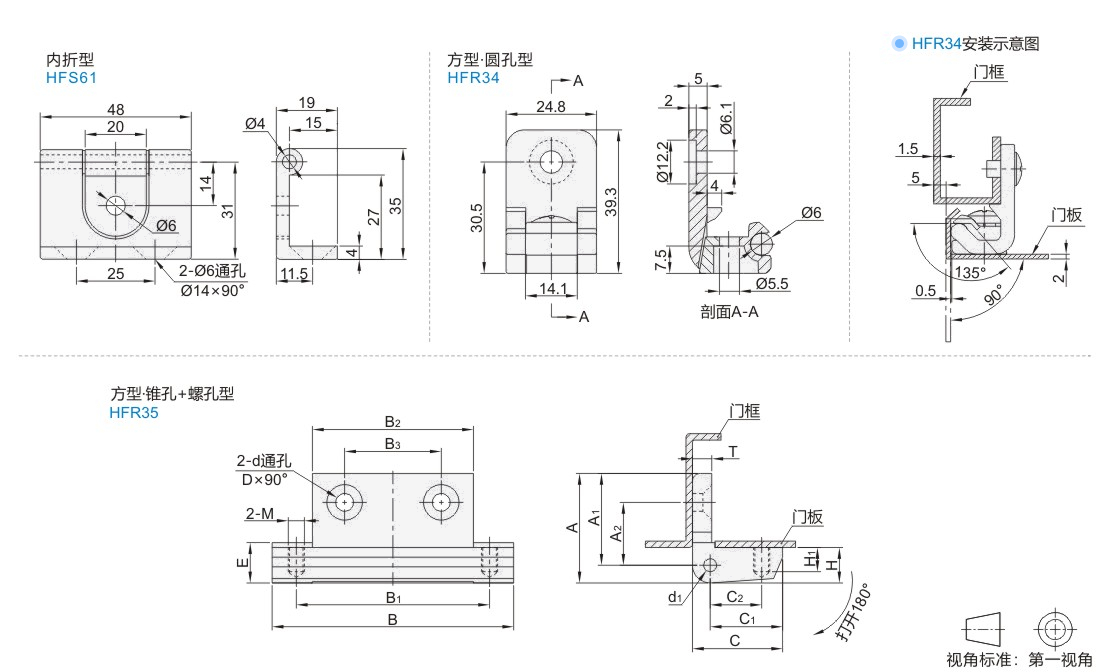

代码	材质	表面处理	类型
JT-QACXD	ZDC	喷塑(亚光黑)	L型 ● 内折型 ● 锥孔+圆孔型
JT-QAPQF	ZDC	喷漆(黑色)	L型 ● 方型 ● 圆孔型
JT-QAPQO	ZDC	喷漆(黑色)	L型 ● 方型 ● 锥孔+螺孔型

选型参数

选型表

型号					A	A1		A2		B		B1		B2		B3		C		C1		C2		E		H			H1		T			D		d			d1		M			负载 (kg)		参考重量 (kg/pcs)
代码			规格		A	A1		A2		B		B1		B2		B3		C		C1		C2		E		H			H1		T			D		d			d1		M			负载 (kg)		参考重量 (kg/pcs)
JT-QAPQO			50		26	22.5		13.5		50		40		29.5		17.5		18		14		7.5		10.5		9			5.5		5			9.5		4.2			4		M4			15		0.051
JT-QAPQO			75		34	28.5		19.5		75		60		50		30		28		22.5		16		12.5		11			7.5		6			11		5.5			4		M5			35		0.165

容许负载为使用2个时的数值。

型号							负载 (kg)				参考重量 (kg/pcs)
型号															代码			规格
JT-QACXD			35												18				0.JT-VMPSLCSFZMPNZFZ
JT-QAPQF			40				17.8				0.048

容许负载为使用2个时的数值。
