外置型圆形滑块柱面滑轨

图片仅供参考

外置型圆形滑块柱面滑轨

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-HNVDO	ZDC	—	四滑块 ● 圆形滑轨专用双轨滑块

特点：

● 带四个混动滑块的完整平台；

● 平滑运行；

● 滑动膜可有效的吸收偏载和冲击；

● 导轨上合理的位置，确保可靠性

● 高性价比。

典型应用领域：
● 农业机械； ● 家具
● 车辆； ● 机器人；
● 医疗技术； ● 机床门；
● 建筑方面； ● 安全门；
● 包装工业； ● 控制面板等。

选型参数

选型表

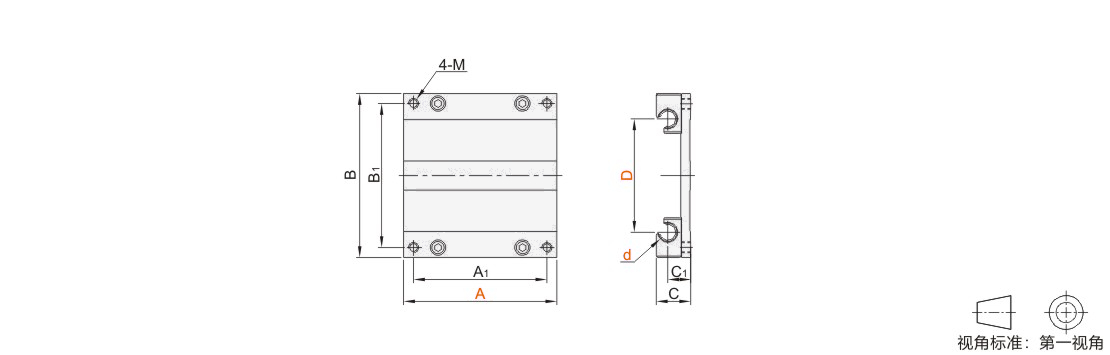

型号		D 轴心距			A				A1		B			B1			C		C1			M			静态载荷														参考重量 (kg/pcs)			适用滑轨代码
代码	d	D 轴心距			A				A1		B			B1			C		C1			M			Coy (N)			Coz (N)			Mox (Nm)			Moy (Nm)		Moz (Nm)			参考重量 (kg/pcs)			适用滑轨代码
JT-HNVDO	10	40			100				87		73			60			22.5		15			M6			4800			2400			96			170		170			0.29			JT-HNVML
					150				137																									290		290			0.34
					200				187																									410		410			0.40
		74			100				87		107			94																	178			170		170			0.34
					150				137																									290		290			0.42
					200				187																									410		410			0.50
		120			100				87		153			140																	288			170		170			0.41
					150				137																									290		290			0.54
					200				187																									410		410			0.66
	16	58			100				82		104			86			33.5		21			M8			8400			4200			240			270		270			0.71
					150				132																									480		480			0.84
					200				182																									690		690			0.97
	20	82			150				132		134			116			42.5		24						12800			6400			525			670		670			1.20
					200				182																									990		990			1.30
					250				232																									1250		1250			1.50
