快插弯接头外螺纹

图片仅供参考

快插弯接头外螺纹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	类型
JT-TTVSD	PBT	黄铜	POM	外螺纹 ● 弯接头
JT-TTVDD	PBT	黄铜	POM	外螺纹 ● 加长弯接头

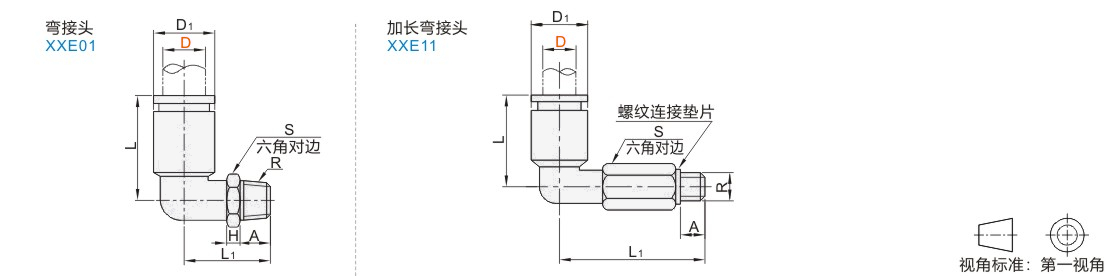

选型参数

弯接头

型号		公称型号	颜色	R	A	H	S	D1	L1	L
代码	D	公称型号	颜色	R	A	H	S	D1	L1	L
JT-TTVSD	4	M5	A (白色) B (黑色)	M5	3.6	3.5	10	10.9	19.3	18
		M6		M6	4.5	3.5			20.7
		1		R1/8	7	4			22.5
		2		R1/4	10	5	14		26.4
	6	M5		M5	3.6	3.5	10	13.2	19.4	20.2
		M6		M6	4.5	3.5			20.8
		1		R1/8	7	4			23
		2		R1/4	10	5	14		26.9
		3		R3/8	10.5	5	17		27.6
	8	1		R1/8	7	4	12	16	24.1	23.2
		2		R1/4	10	4.8	14		27.8
		3		R3/8	10.5	5.3	17		28.6
	10	1		R1/8	7	4		18.8	25.7	27.2
		2		R1/4	10	5			29.5
		3		R3/8	10.5	4.5			29.6
		4		R1/2	14	6	22		34.5
	12	2		R1/4	10	5	17	21.4	31	28.3
		3		R3/8	10.5	4.5	17		31.5
		4		R1/2	14	6	22		36
	16	3		R3/8	10.5	5		27.2	35.3	34
	16	4		R1/2	14	6		27.2	39.9	34

加长弯接头

型号		公称型号	颜色	R	A	L1	D1	L	S
代码	D	公称型号	颜色	R	A	L1	D1	L	S
JT-TTVDD	4	M5	A (白色) B (黑色)	M5	3.6	30.7	10.9	18	10
		M6*		M6	4.8	30	11
		1		R1/8	7	37.8	10.9
		2		R1/4	10	45.3	10.9		14
	6	M5		M5	3.6	31.2	10	20.2	10
		M6*		M6	4.8	30.5	13.2	20
		1		R1/8	7	38.4	10	20.2
		2		R1/4	10	45.9	14		14
		3		R3/8	10.5	47.6	17		17
	8	1		R1/8	7	42.9	16	23.2	12
		2		R1/4	10	49			14
		3		R3/8	10.5	49.8			17
	10	1		R1/8	7.5	52.3	18.8	27.2
		2		R1/4	10	56.1
		3		R3/8	10.5	56.7
		4		R1/2	14	64			22
	12	2		R1/4	10	57.6	21.4	28.3	17
		3		R3/8	10.5	58.1			17
		4		R1/2	14	68.1			22

带*规格仅适用颜色B(黑色)。
