安装侧端面形状

材质

硬度

表面处理

选型参数

前端形状 *

安装部直径D(mm) *

安装部长度L(mm) *

10~82/0.01

定位部直径P(mm) *

3~15/0.01

定位部长度B(mm) *

2~30/0.1

导入部锥角长度E(mm) *

0.5~10/0.1

导入部倒角角度°A *

图片仅供参考

支柱销内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

P₁=P-E*tanA*²
工艺孔加工条件：前端形状A:(M·P·B·F)≥4且P₁>3；前端形状B:(M·B·F)≥4且P≥6；
前端形状C:(M·P·B·F)≥4且R≥3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

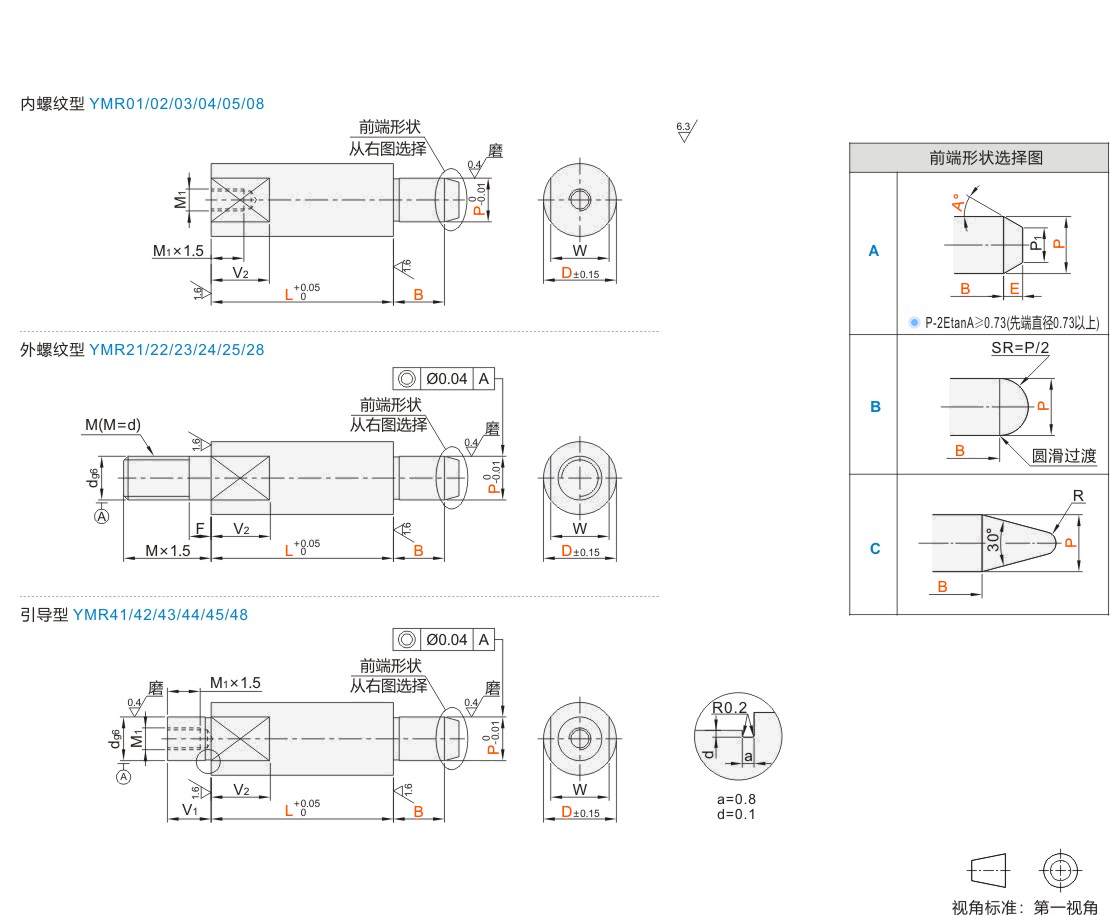

型号			最小单位0.01		最小单位0.1	E 最小单位0.1 (仅A形）	A (仅A形）	R (C形)	d	M	F	M1	V1	W	V2
代码	前端形状	D	L	P	B	E 最小单位0.1 (仅A形）	A (仅A形）	R (C形)	d	M	F	M1	V1	W	V2
内螺纹型 JT-RGPSD JT-RGPSU JT-RGPSQ JT-RGPSF JT-RGPSO JT-RGPSM 外螺纹型 JT-RGPUD JT-RGPUU JT-RGPUQ JT-RGPUF JT-RGPUO JT-RGPUM 引导型 JT-RGPFD JT-RGPFU JT-RGPFQ JT-RGPFF JT-RGPFO JT-RGPFM	A B C	6	10.00~52.00	3.00~4.00	2.0~12.0	0.5~10.0	15 30 45 60	1	3	3	1.5	M3	—	5	8.5
		8	10.00~52.00	3.00~6.00	2.0~15.0			1	5	5	2		—	7
		10	20.00~82.00	4.00~8.00	2.0~20.0			1.5	6	6	3		6	8
		12		4.00~10.00	2.0~20.0			1.5	8	8	4	M5	6	10	10.5
		15		5.00~10.00	2.0~25.0			2	10	10	5	M5	9	13
		20		8.00~15.00	2.0~30.0			3	12	12		M8		17
		25		10.00~15.00	2.0~30.0			4	16	16		M8		20

D10以下规格不适用于引导型
