福马水平调节脚轮平底活动型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMTBSG	平底活动型	SUS316	电解抛光	—	NJ	尼龙	黑色	轴套
JT-LMTBSG	平底活动型	SUS316	电解抛光	—	NP	MC尼龙	蓝色	轴套

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。
当福马轮移动时，需要将支撑橡胶底座充分离开地面。如不遵守，当移动时橡胶底座接触到地面，
会出现螺丝脱离而导致不可调节高低作用。
使用说明：福马轮四轮负荷承载建议为单个承载的2倍，将设备移动至理想位置后，调节调整块与地面接触。
具备移动和固定功能，不适合专用推动设备。

选型参数

选型表

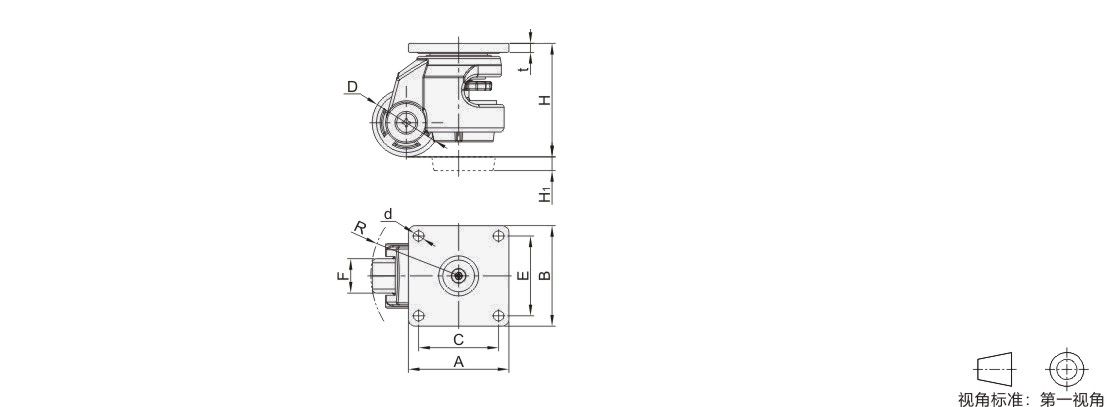

型号		轮部代号	D	H	H1	F	A	B	C	E	d	R	t	容许载荷(kg)		参考重量(kg)
代码	规格	轮部代号	D	H	H1	F	A	B	C	E	d	R	t	NJ	NP	NJ	NP
JT-LMTBSG	60	NJ NP	50	82	10	25	73	73	58	58	7	61	7	250	250	1.2	1.2
JT-LMTBSG	80	NJ NP	63	103	15	28	90	90	70	70	9	78	6.5	500	500	2	2
