精密型T型快插接头

图片仅供参考

精密型T型快插接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 脱离环部	表面处理 / 主体	类型
JT-LTTAOD	黄铜	黄铜	POM	镀镍	外螺纹 ● T型接头

选型参数

选型表

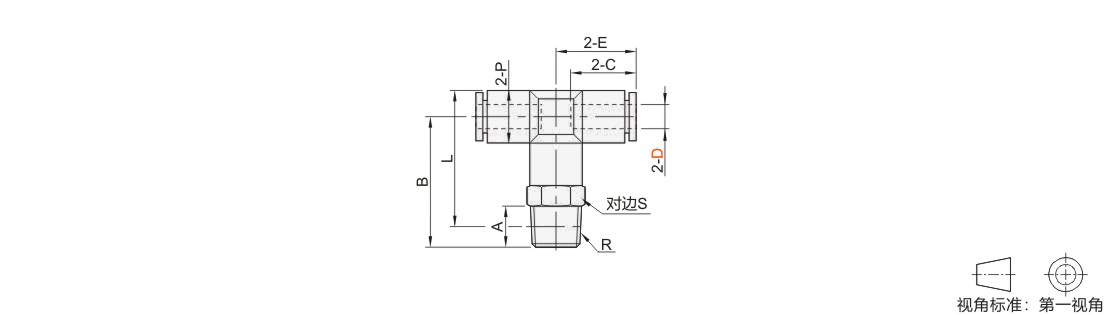

型号		公称型号	R	A	B	L	P	C	E	S	有效断面积（mm²)	重量 (g)
代码	D	公称型号	R	A	B	L	P	C	E	S	有效断面积（mm²)	重量 (g)
JT-LTTAOD	4	M5	M5	3.5	18.5	20.5	11	14.9	18.5	12	1.57	9.6
		1	R1/8	7.5	21	23			18.2	12	7.95	10.6
		2	R1/4	10	24	23.5			18.5	14	7.95	14.5
	6	M5	M5	3.5	19.5	22.5	13	17	19.5	12	1.57	10.9
		1	R1/8	7.5	22	24.9			19.1	12	7.95	11.9
		2	R1/4	10	25	25.7			19.JT-VMPDOCSUZMPNZFZ	14		JT-VMPDOCSUZMPNZFZ.8
		3	R3/8	10.5	26	26			19.JT-VMPDOCSUZMPNZFZ	17		21.2
	8	1	R1/8	7.5	25	28.4	14.5	18.1	23.2	14	16.58	16.2
		2	R1/4	10	27.5	29			23.1	14	22.67	18.2
		3	R3/8	10.5	28.5	29.3			23.2	17	22.67	23.9
	10	2	R1/4	10	30	33	18.6	20.2	27.2		31.79	29.9
		3	R3/8	10.5	30.5	32.9	18.6		27.JT-VMPDOCSUZMPNZFZ		36.17	31.7
		4	R1/2	13.5	34	35	18.5		27.1	21	36.17	42.7
	12	2	R1/4	10	30.5	35	21	23.4	29.5	17	31.79	34.2
		3	R3/8	10.5	31	34.9			29.3	17	36.17	36
		4	R1/2	13.5	34.5	36.6			29.5	21	36.17	47
