油压缓冲器自动补偿式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	撞击速度	材质 / 本体	材质 / 活塞杆	材质 / 撞击头	使用温度	类型
JT-ULSSO	高速	SUS303/ 12L15	SUS420F	—	-5℃~70℃	中小型自动补偿式 ● 无撞击头
JT-ULSSX	中速	SUS303/ 12L15	SUS420F	—	-5℃~70℃	中小型自动补偿式 ● 无撞击头
JT-ULSSL	低速	SUS303/ 12L15	SUS420F	—	-5℃~70℃	中小型自动补偿式 ● 无撞击头
JT-ULSDO	高速	SUS303/ 12L15	SUS420F	聚缩醛/ 聚氨酯橡胶	-5℃~70℃	中小型自动补偿式 ● 带撞击头
JT-ULSDX	中速	SUS303/ 12L15	SUS420F	聚缩醛/ 聚氨酯橡胶	-5℃~70℃	中小型自动补偿式 ● 带撞击头
JT-ULSDL	低速	SUS303/ 12L15	SUS420F	聚缩醛/ 聚氨酯橡胶	-5℃~70℃	中小型自动补偿式 ● 带撞击头

本产品可搭配WJN(定位螺母)/WJM(缓冲器安装座)系列产品配套使用。

选型参数

选型表

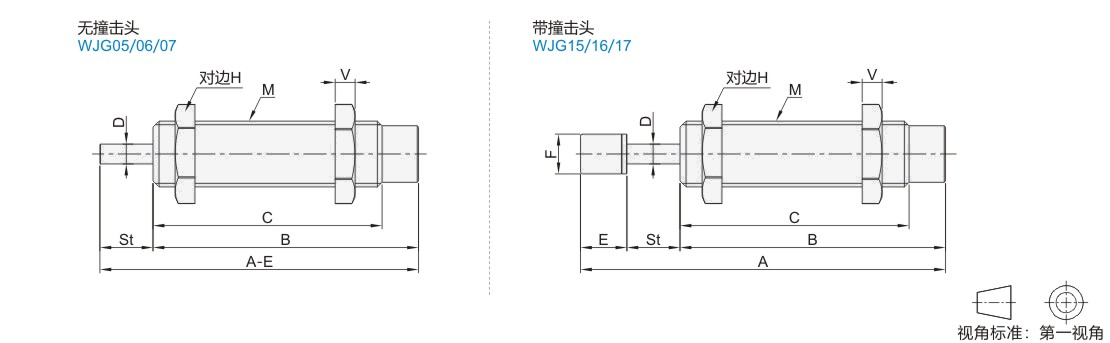

型号		公称螺纹 M	行程St (mm)	A	B	C	D	E	F	H	V	每次最大吸收能量 E(Nm)	小时最大吸收能量 Ec(Nm/hr)	最大有效重量 Me(kg)	最高撞击速度 (m/s)	本体材质	表面处理	撞击头材质
代码	规格	公称螺纹 M	行程St (mm)	A	B	C	D	E	F	H	V	每次最大吸收能量 E(Nm)	小时最大吸收能量 Ec(Nm/hr)	最大有效重量 Me(kg)	最高撞击速度 (m/s)	本体材质	表面处理	撞击头材质
高速 JT-ULSSO JT-ULSDO	1008	M10×1.0	8	55	40	34.5	3	7	6	13	3	2.94	3528	2.5	0.3~3	SUS303	一	聚缩醛
	1210	M12×1.0	10	71	53	47.5	3.5	8	8	14	4	6.86	5880	6
	1412	M14×1.5	12	78	58	52.5	3.5	8	10	17	6	9.8	10560	8
	1612	M16×1.5	12	90	63	57.5	5	15	13.5	19	6	14.7	14100	13		12L15	无电解镀镍
	2016	M20×1.5	16	110	77	63	6	17	18	24	8	29.4	20580	25
	2022	M20×1.5	22	126.5	90	76	6	14.5	18	24	8	44.1	23520	15				聚氨酯橡胶
	2530	M25×1.5	30	158	110	95	8	18	22	32	10	88.2	29400	75				聚缩醛
	2725	M27×1.5	25	137.5	92.5	77.5	8	20	23	32	10	79	32340	47				聚缩醛
	3035	M30×1.5	35	190	136.5	116.5	10	18.5	27	36	14	196	70560	173				聚氨酯橡胶
中速 JT-ULSSX JT-ULSDX	1008	M10×1.0	8	55	40	34.5	3	7	6	13	3	2.94	3528	6	0.3~2	SUS303	一	聚缩醛
	1210	M12×1.0	10	71	53	47.5	3.5	8	8	14	4	6.86	5880	14
	1412	M14×1.5	12	78	58	52.5	3.5	8	10	17	6	9.8	10560	20
	1612	M16×1.5	12	90	63	57.5	5	15	13.5	19	6	14.7	14100	30		12L15	无电解镀镍
	2016	M20×1.5	16	110	77	63	6	17	18	24	8	29.4	20580	60
	2022	M20×1.5	22	126.5	90	76	6	14.5	18	24	8	44.1	23520	30				聚氨酯橡胶
	2530	M25×1.5	30	158	110	95	8	18	22	32	10	88.2	29400	175				聚缩醛
	2725	M27×1.5	25	137.5	92.5	77.5	8	20	23	32	10	79	32340	105				聚缩醛
	3035	M30×1.5	35	190	136.5	116.5	10	18.5	27	36	14	196	70560	390				聚氨酯橡胶
低速 JT-ULSSL JT-ULSDL	0404A	M4×0.5	4	32.6	24.6	20.1	1.2	4	3	7	2	0.1	270	1	0.3~1	SUS303	—	聚缩醛
	0404B	M4×0.5		32.6	24.6	20.1	1.2		3	7		0.3	810	3
	0604A	M6×0.75		33	25	20.5	1.8		4.6	8		0.1	270	1
	0604B											0.3	810	2
	0604											0.5	1350	3
	0805A	M8×0.75	5	37	27	22	2	5	6	11		0.39	1056	3
	0805B	M8×0.75		37			2	5		11		0.86	1350	5
	1005A	M10×1.0		39			3	7		13	3	0.86	2466	5
	1005B			39								0.98	2466	8
	1008A		8	53	38	33						0.98	3528	7
	1008B			53	38	33						1.47		10
	1008			55	40	34.5						2.94		20
	1210A	M12×1.0	10	68	50	45	3.5	8	8	14	4	1.96	5880	15
	1210B			68	50	45						2.45		30
	1210			71	53	47.5						6.86		50
	1412	M14×1.5	12	78	58	52.5			10	17	6	9.8	10560	75
	1612	M16×1.5	12	90	63	57.5	5	15	13.5	19	6	14.7	14100	110		12L15	无电解镀镍
	2016	M20×1.5	16	110	77	63	6	17	18	24	8	29.4	20580	230
	2022	M20×1.5	22	126.5	90	76	6	14.5	18	24	8	44.1	23520	73				聚氨酯橡胶
	2530	M25×1.5	30	158	110	95	8	18	22	32	10	88.2	29400	390				聚缩醛
	2725	M27×1.5	25	137.5	92.5	77.5	8	20	23	32	10	79	32340	420				聚缩醛
	3035	M30×1.5	35	190	136.5	116.5	10	18.5	27	36	14	196	70560	1560				聚氨酯橡胶
