经济型调速阀S款按下锁定式T型快插接头

图片仅供参考

经济型调速阀S款按下锁定式T型快插接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 螺纹部	材质 / 压帽部	表面处理	类型
JT-TWIQD	黄铜+PBT	黄铜	POM	镀镍	按下锁定式 ● T型接头

选型参数

选型表

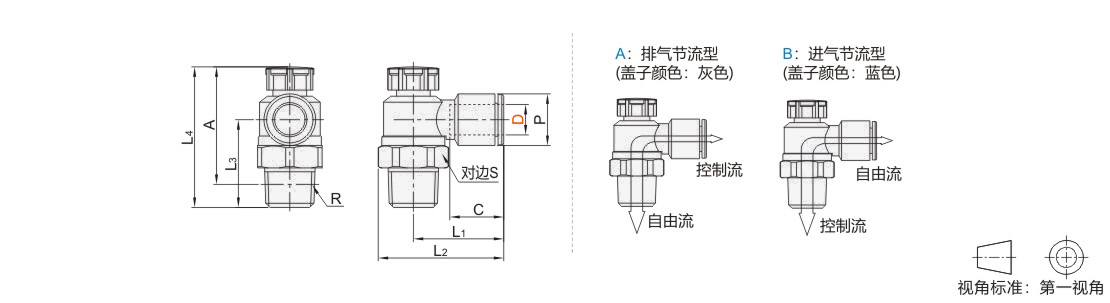

型号		公称型号	进气方向	R	S	P	L1	L2	L3	L4		A		C	重量 (g)
代码	D	公称型号	进气方向	R	S	P	L1	L2	L3	解锁	锁定	解锁	锁定	C	重量 (g)
JT-TWIQD	4	M5	A (排气节流) B (进气节流)	M5	9	8.2	17.2	21.7	16.9	26.5	25.4	23.5	22.4	13.3	5
		1		R1/8	13		19.1	26.2	19.1	30.6	29.2	27.5	26.1		9
		2		R1/4	17		20.9	30.2	22.6	36.6	35	31.1	29.5		18
	6	M5		M5	9	10.4	18.6	23.1	16.5	26.5	25.4	23.5	22.4		6
		1		R1/8	13		19.1	26.2	19.1	30.6	29.2	27.5	26.1		10
		2		R1/4	17		23.4	32.7	22.6	36.6	35	31.1	29.5		18
		3		R3/8	19		21.8	32.1	28.7	42.3	40.7	37.1	35.5		31
	8	1		R1/8	13	13.2	22.4	29.5	19.1	30.6	29.2	27.5	26.1	14.2	11
		2		R1/4	17		23.9	33.2	22.6	36.6	35	31.1	29.5		19
		3		R3/8	19		22.7	33	28.7	42.3	40.7	37.1	35.5		31
	10	1		R1/8	13	19.5	25.3	32.4	19.1	30.6	29.2	27.5	26.1	15.6	12
		2		R1/4	17		26.9	36.2	22.6	36.6	35	31.1	29.5		20
		3		R3/8	19		26.7	37	28	42.3	40.7	37.1	35.5		32
		4		R1/2	24		27.4	40.3	36.2	50.8	49.2	43.7	42.1		54
	12	3		R3/8	19	18.5	29.7	40	26.8	42.3	40.7	37.1	35.5	17	34
	12	4		R1/2	24	18.5	30.8	43.7	35.1	50.8	49.2	43.7	42.1	17	56
