规格 *

菱形座外球面球轴承

图片仅供参考

菱形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	材质 / 油嘴	类型
JT-YXND	HT200灰铸铁	GCr15	黄铜(镀锌)	标准型 ● 螺钉锁紧

轴承内径公差：H7；外形非安装尺寸公差：CT9
轴承座与轴承芯为间隙配合。
不承诺品牌。

选型参数

选型表

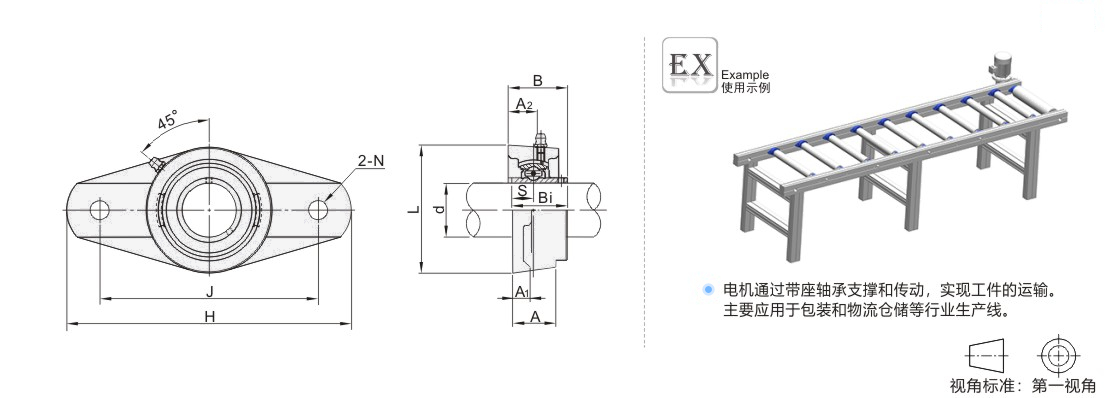

型号		国标型号	d	H	J	L	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度! 偏差x	螺栓	紧定扭力 (N ·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	J	L	A2	A1	A	N	S	B	Bi	安装孔尺寸(△) 公差	安装孔位置度! 偏差x	螺栓	紧定扭力 (N ·m)	动(Cr)	静(Cor)	重量 (g)
JT-YXND	202	UCFL202S	15	99	76.5	57	15	11	24.5	11.5	11.5	30.9	27.4	±0.5	0.6	M10	12~21	12800	6650	450
	203	UCFL203S	17	99	76.5	57			24.5		11.5	30.9	27.4							430
	204	UCFL204	20	113	90	60			25.5		12.7	33.3	31							510
	205	UCFL205	25	130	99	68	16	13	27		14.3	35.7	34					14000	7880	600
	206	UCFL206	30	148	117	80	18	13	31		15.9	40.2	38.1					19500	11200	900
	207	UCFL207	35	161	130	90	19	14	34	14	17.5	44.4	42.9		0.8	M12	21~37	25700	15200	1200
	208	UCFL208	40	175	144	100	21	14	36	14	19	51.2	49.2			M12	21~37	29600	18200	1500
	209	UCFL209	45	188	148	108	22	16	38	18		52.2	49.2			M16	53~93	31850	20800	1900
	210	UCFL210	50	197	157	115	22	16	40	18		54.6	51.6			M16	53~93	35100	23200	2200
