还有0项未选择重置

选择代码

代码参数

公差等级

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~30/0.1

图片仅供参考

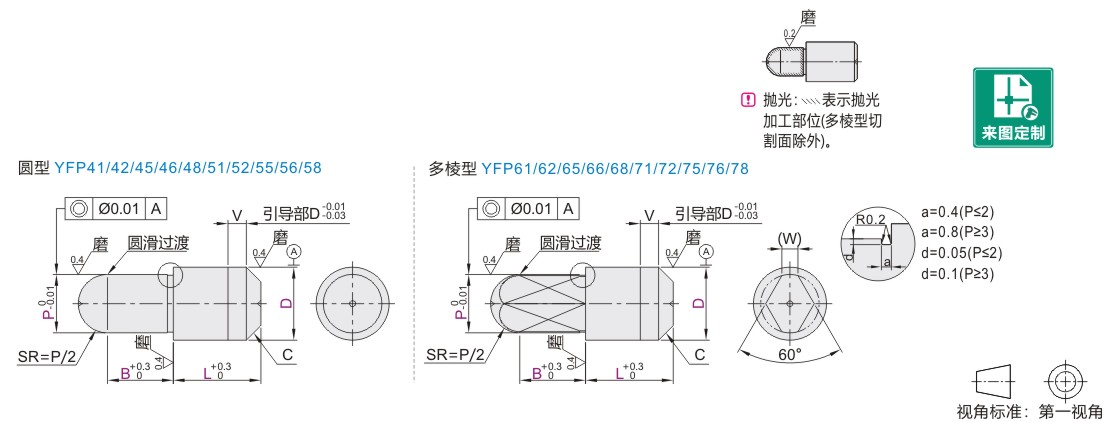

球面定位销无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且(D·L·B)≥4且P≥6。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		D公差		最小单位0.01	最小单位1	最小单位0.1	C	V	(W)
代码	D	m6	p6	P	L	B	C	V	(W)
Dm6 圆型多棱型 JT-RAFFD JT-RAFFU JT-RAFXD JT-RAFXU JT-RAFFO JT-RAFFX JT-RAFXO JT-RAFXX JT-RAFFM JT-RAFXM Dp6 圆型多棱型 JT-RAFOD JT-RAFOU JT-RAFLD JT-RAFLU JT-RAFOO JT-RAFOX JT-RAFLO JT-RAFLX JT-RAFOM JT-RAFLM	2	+0.008 +0.002	+0.012 +0.006	1.00~2.00	2~8	2.0~15.0	0.3	0.5	—
	3	+0.008 +0.002	+0.012 +0.006	1.00~3.00	3~10		0.5	1.5	—
	4	+0.012 +0.004	+0.020 +0.012	1.50~4.00	3~15		1		1.0
	5			2.00~5.00	5~15				1.2
	6			2.00~6.00	5~18	2.0~30.0			1.5
	8	+0.015 +0.006	+0.024 +0.015	3.00~8.00	5~22	2.0~30.0	1.5	2.5	1.8
	10	+0.015 +0.006	+0.024 +0.015	3.00~10.00	6~26	3.0~30.0	2		2.2
	12	+0.018 +0.007	+0.029 +0.018	5.00~12.00	6~26	3.0~30.0			2.5
	13			6.00~13.00	7~28	5.0~30.0			3.0
	16			10.00~16.00	8~35		3		4.0
	20	+0.021 +0.008	+0.035 +0.022	13.00~20.00	10~42		3		5.0

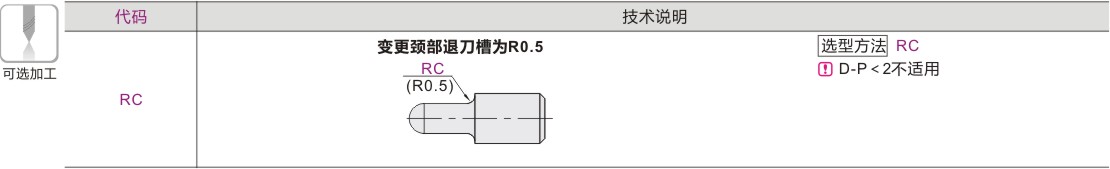

可选加工参数

暂未上传文档资料

球面定位销 无肩型
