规格 *

拆卸式铰链沉孔型

图片仅供参考

拆卸式铰链沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

参数表

型号 / 代码	型号 / 规格	安装孔数	A	B	A1	B1	H	T	d	D	d1	负载 (kg)	参考重量 (kg/pcs)
JT-QASQD	50	4孔	50	50	35	20	14	5	4.6	8.6	13.5	35	0.12
JT-QASQX	50	4孔	50	50	35	20	14	5	4.6	8.6	13.5	35	0.12
JT-QASQD	65	4孔	65	65	40	35	14	5	5.6	9.6	13.5	45	0.19
JT-QASQX	65	4孔	65	65	40	35	14	5	5.6	9.6	13.5	45	0.19
JT-QASQD	75	4孔	75	75	50	40	16	6	6.6	10.6	15.5	65	0.27
JT-QASQX	75	4孔	75	75	50	40	16	6	6.6	10.6	15.5	65	0.27
JT-QASQD	100	6孔	100	100	60	30	16	6	6.6	10.6	15.5	65	0.45
JT-QASQX	100	6孔	100	100	60	30	16	6	6.6	10.6	15.5	65	0.45

容许负载为使用2个时的数值。

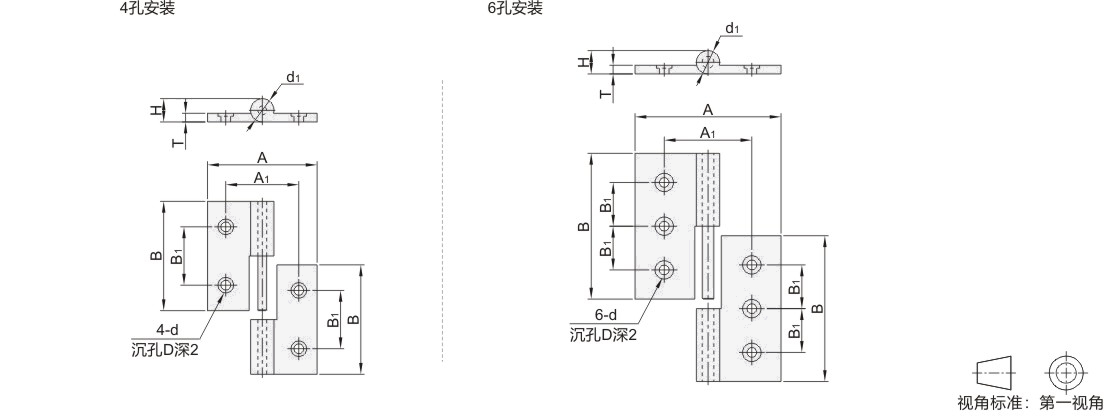

技术图档

代码	类型	安装孔型	拔插方向	材质	表面处理
JT-QASQD	左右侧拔插型	沉孔型	左侧	SUS316	抛光
JT-QASQX	左右侧拔插型	沉孔型	右侧	SUS316	抛光

图示为左侧拔插型。
