定位部直径D(mm) *

安装部直径P(mm) *

1.2~30/0.01

图片仅供参考

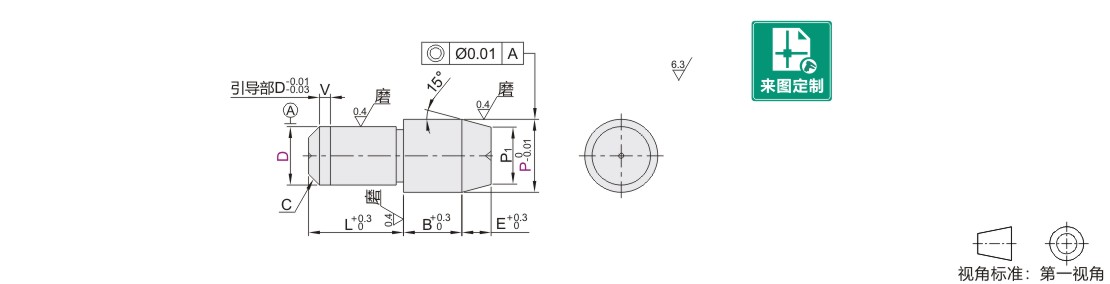

大头锥角定位销直杆型 Dm6/Dp6/Dg6

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

工艺孔加工条件: D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

型号		D公差		最小单位0.01	L	B	C	E	V
代码	D	m6	p6	P	L	B	C	E	V
Dm6 Dp6 JT-RXFUD JT-RXFQD JT-RXFUU JT-RXFQU JT-RXFUQ JT-RXFQQ JT-RXFUO JT-RXFQO JT-RXFUX JT-RXFQX JT-RXFUM JT-RXFQM	1	+0.008 +0.002	+0.012 +0.006	1.20~2.50	3	3	0.1	0.5	0
	2			2.50~4.00	4	3	0.5	1	0
	3			3.50~6.00	5	5	0.5	2	1
	4	+0.012 +0.004	+0.020 +0.012	4.50~7.00	5	6	1	3
	5			5.50~8.00	10	6
	6			6.50~10.00	10	8
	8	+0.015 +0.006	+0.024 +0.015	9.00~13.00	15	8	1.5	4
	10	+0.015 +0.006	+0.024 +0.015	11.00~15.00		10	2
	12	+0.018 +0.007	+0.029 +0.018	13.00~16.00
	13			14.00~18.00	22				2
	16			17.00~25.00	22		3	5
	20	+0.021 +0.008	+0.035 +0.022	22.00~30.00	30	15	3	5

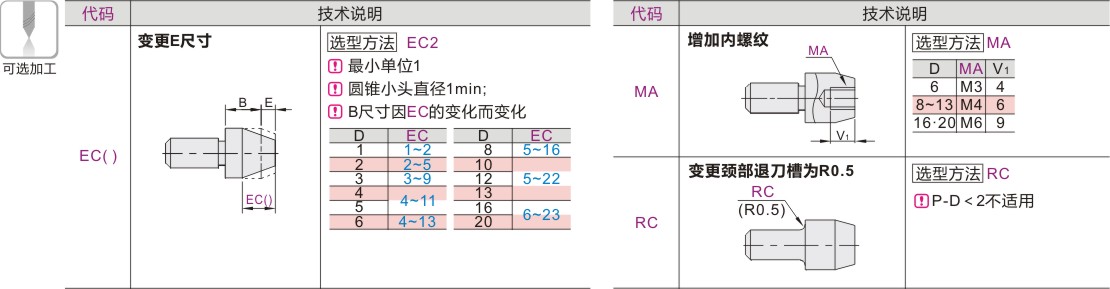

可选加工参数

暂未上传文档资料

大头锥角定位销 直杆型 Dm6/Dp6/Dg6
