选型参数

规格 *

Y(mm) *

2~65/1

F(mm) *

5~160/1

G(mm) *

5~20/1

螺纹长度E(mm) *

6~42/1

螺纹直径选择N(mm) *

悬臂销引导式外螺纹安装型

图片仅供参考

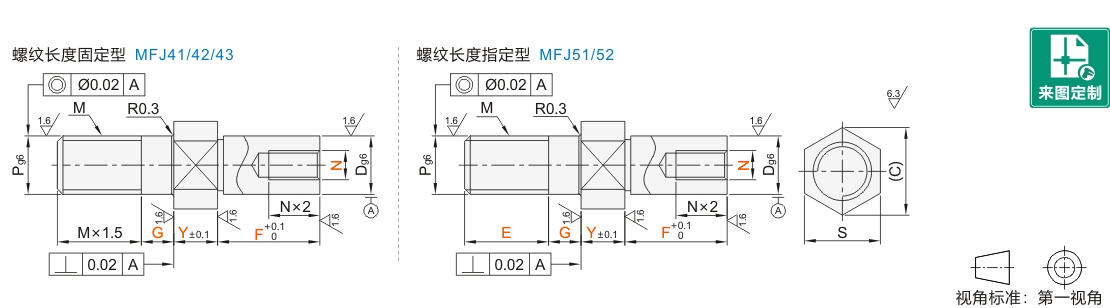

悬臂销引导式外螺纹安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-GALFD	代码 / 螺纹长度固定型	S45C	发黑
JT-GALOD	代码 / 螺纹长度指定型	S45C	发黑
JT-GALFU	代码 / 螺纹长度固定型	S45C	无电解镀镍
JT-GALOU	代码 / 螺纹长度指定型	S45C	无电解镀镍
JT-GALFQ	代码 / 螺纹长度固定型	SUS304	—
—	代码 / 螺纹长度指定型	SUS304	—

表1

N	Y+F
M3	Y+F≥11.5
M4	Y+F≥14.0
M5	Y+F≥16.2
M6	Y+F≥18.5
M8	Y+F≥23.5
M10	Y+F≥28.5
M12	Y+F≥35.3
M16	Y+F≥45.0
M20	Y+F≥55.0

工艺孔加工条件：总长度除以D段长度>3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		Dg6		最小单位1				N	Pg6	M	S	(C)
代码	规格	Dg6		Y	F	G	E	N	Pg6	M	S	(C)
螺纹长度固定型 JT-GALFD JT-GALFU JT-GALFQ 螺纹长度指定型 JT-GALOD JT-GALOU	6	6	-0.004 -0.012	2~65	5~110	5~10	6~15	3	6	M6	8	9.2
	8	8	-0.005 -0.014				8~18	4	8	M8	10	11.5
	10	10	-0.005 -0.014				10~22	4 5 6	10	M10	13	15
	12	12	-0.006 -0.017		10~160	5~15	12~25	5 6 8	12	M12	14	16.2
	13	13						5 6 8			17	19.6
	15	15						6 8 10			17	19.6
	16	16				5~20					19	21.9
	17	17									19	21.9
	18	18									24	27.7
	20	20	-0.007 -0.020	4~65			20~42	6 8 10 12	20	M20
	20A	20							16	M16
	22	22							20	M20
	22A	22							16	M16
螺纹长度固定型 JT-GALFD JT-GALFU JT-GALFQ	25	25					—	8 10 12 16	20	M20	27	31.2
	25A	25						8 10 12 16	16	M16	27	31.2
	30	30						8 10 12 16 20	20	M20	32	36.9
	30A	30						8 10 12 16 20	16	M16	32	36.9

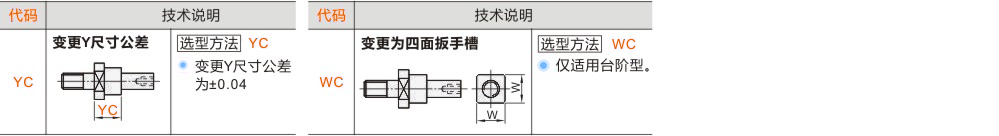

可选加工参数

产品名称

暂未上传文档资料
