三节式全长伸展重载滑轨35系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	宽度	材质	表面处理	类型
JT-HNXFD	35.3	SPCC	环保镀锌(蓝白)	三节式 ● 全长伸展

注意：
● 下表所示的承重量为抽屉侧滑轨伸出时滑轨中部的静载荷。
按根销售。
推荐螺钉：M4扁头或M4圆头螺钉。
承载与重量仅供参考。
不同材质型号请阅JT-HNMSX（详情请在怡合达网站搜索查看）。

选型参数

选型表

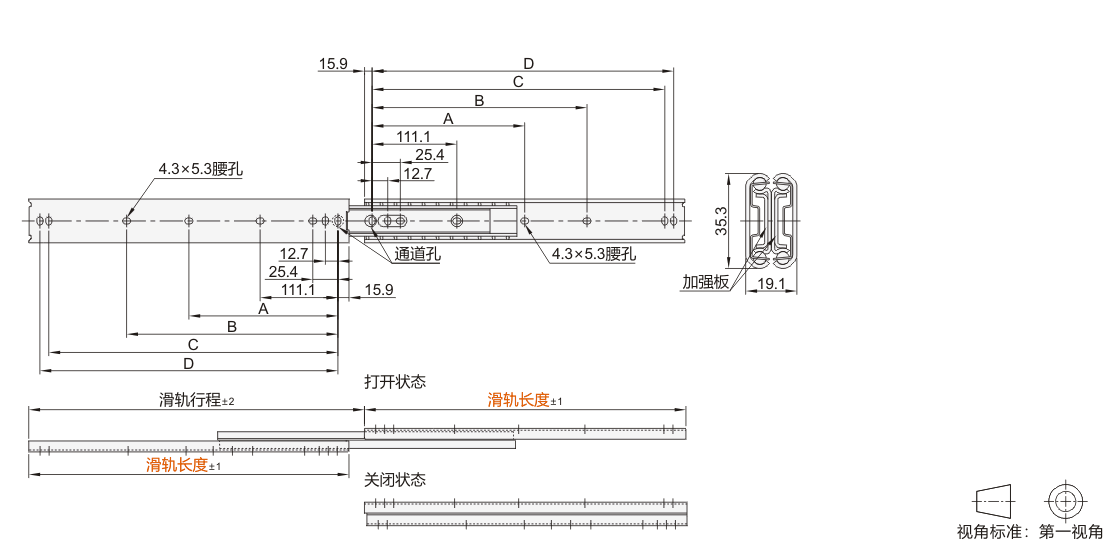

型号		滑轨行程	A	B	C	D	承重(1副)	参考重量(kg/pcs)
代码	滑轨长度	滑轨行程	A	B	C	D	承重(1副)	参考重量(kg/pcs)
JT-HNXFD	304.8	327	—	149.2	260.3	273	80kgf	0.7
	355.6	378		200	311.1	323.8	77kgf	0.84
	406.4	428		250.8	361.9	374.6	73kgf	0.95
	457.2	479	212.7	301.6	412.7	425.4	68kgf	1.08
	508	530	238.1	352.4	463.5	476.2	65kgf	1.22
	558.8	581	263.5	403.2	514.3	527	59kgf	1.33
	609.6	632	288.9	454	565.1	577.8	52kgf	1.44
	660.4	683	314.3	504.8	615.9	628.6	48kgf	1.52
	711.2	733	339.7	555.6	666.7	679.4	41kgf	1.63
