方形单缸磁性吸盘

图片仅供参考

方形单缸磁性吸盘

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 吸盘接触面	表面处理 / 主体	使用温度	接入气压	剩余吸力	类型
JT-UVRGX	铝合金	硅胶	无喷砂硬质阳极氧化管型	5~70°C	0.2~0.5Mpa	0.3N	方形单缸型

特点
主体铝合金材质经久耐用，使得吸盘寿命有效提高；
结构紧凑体积小巧轻便，节省空间安装简单；
利用空气压缩，控制永磁上下运动。

外形尺寸可定制。

选型参数

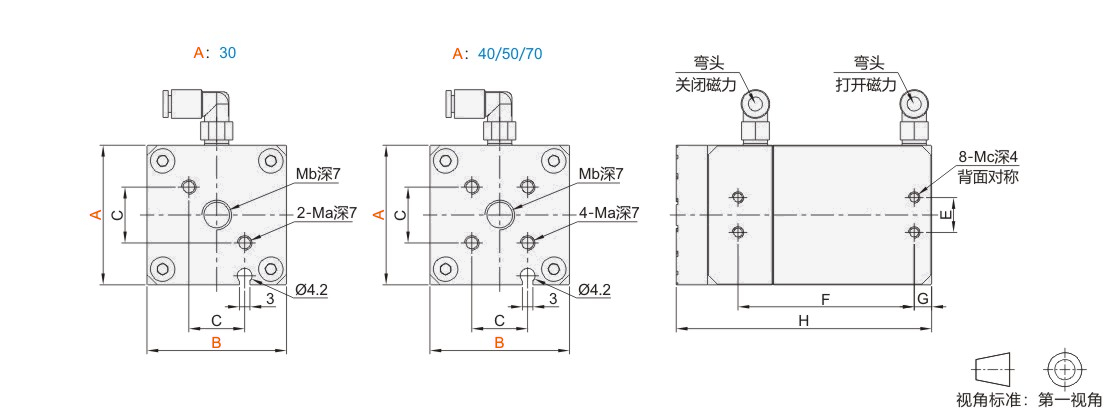

选型表

型号			H	Ma	Mb	Mc	C	E	F	G	弯头	最大吸取力度 (N）	重量 (g)
代码	A	B	H	Ma	Mb	Mc	C	E	F	G	弯头	最大吸取力度 (N）	重量 (g)
JT-UVRGX	30	30	73	M4	M8	M3	16	10	50.5	5	接头适配接管外径Ø4 接头螺纹M5	37	166
	40	40	73.2		M10		16		50.5		接头适配接管外径Ø4 接头螺纹M5	100	307
	50	50	76.2		M12		20		53.5		接头适配接管外径Ø6 接头螺纹M5	185	475
	70	70	86.2		M16		25		58.5		接头适配接管外径Ø6 接头螺纹M5	295	1000
