紧定螺钉锁紧型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

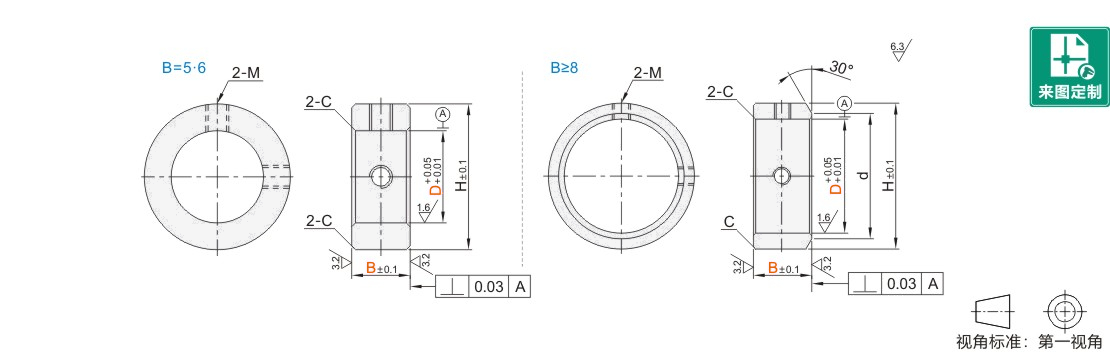

选型参数

选型表

型号		B	H	d	C	紧定螺钉 M×长度
代码	D	B	H	d	C	紧定螺钉 M×长度
JT-ABMSD JT-ABMSU JT-ABMSX	5	5	11	—	0.2	M3×3
	6		12
	8		14
	10		16
	12		19		0.5
	15		22
	20	6	27			M4×3
	20	8	27	22.5
	25	8	32	27.5
	25	10	32	27.5
	30	10	39	32.5	1.0	M5×4
	30	12	41	32.5		M6×5
	35	10	44	37.5		M5×4
	35	12	46	37.5		M6×5
	40	15	51	42.5		M5×4
	40	18	53	42.5		M6×5
