方形径向锁紧螺母

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	形状	精度	端面偏摆	材质	热处理	表面处理	类型
JT-VXOVOD	方形	6H	0.002-0.005	S45C	28-32HRC	发黑	经济型 ● 径向锁紧型
JT-VXOVOU	方形	6H	0.002-0.005	SS400	—	发黑	经济型 ● 径向锁紧型
JT-VXOVOQ	方形	6H	0.002-0.005	SUS304	—	—	经济型 ● 径向锁紧型

特点：锁紧螺母的锁紧方向为径向锁定，适用于安装和松脱要求简易的低负荷轴承座。
由于热处理工艺表面可能会出现少许发红。
本产品自带螺钉

选型参数

选型表

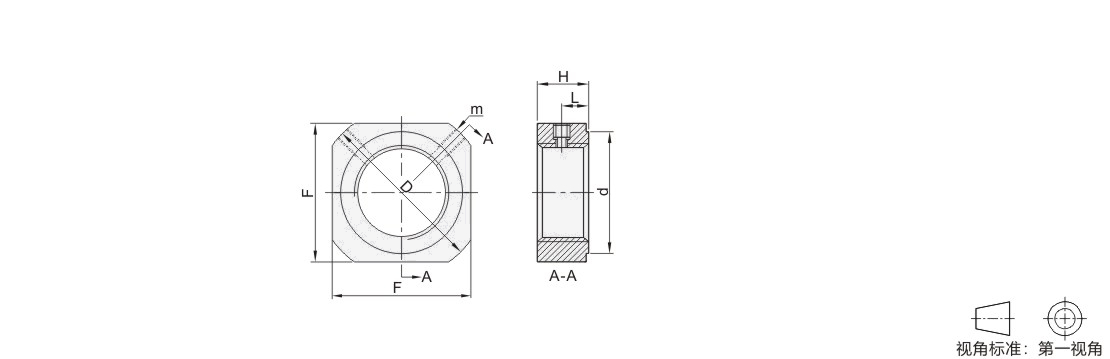

型号		螺距	m	D	d	H	L	F
代码	公称尺寸	螺距	m	D	d	H	L	F
(S45C) JT-VXOVOD (SS400) JT-VXOVOU (SUS304) JT-VXOVOQ	M3	0.35	M2×0.4	11.5	7	5	2.7	10
	M3	0.5	M2×0.4		7
	M4	0.5	M2.5×0.45		8
	M4	0.7	M2.5×0.45		8
	M5	0.5	M3×0.5	12.5	9			11
	M5	0.8		12.5	9			11
	M6	0.75		13.5	10			12
	M6	1.0		13.5	10			12
	M8	0.75	M4×0.7	16	13	6.5	4	14
		1.0
		1.25
	M9	0.75		19	14	8	5.5	16
	M10	1.0
		1.25
		1.5
	M12	1.0	M5×0.8	22	17		5	19
		1.25
		1.5
		1.75
	M14	1.0		25	21		4.5	22
	M15	1.0
	M15	1.5
	M16	1.5
	M17	1.0		29	22	13	9.5	24
	M17	1.5		29	22	13	9.5	24
	M20	1.0		35	26	11	6	30
		1.5
		2.5
	M24	1.25	M6×1.0	43	33	15	10	35
	M24	1.5
	M25	1.0
		1.25
		1.5
	M26	1.5
	M30			48	39	20	14	40
	M32			48	39	20		40
	M35			60	47	21		50
	M36	2.0
	M36	3.0
	M40	1.5			48	25	18
	M50	1.5	M10×1.5	75	60	30	23	65
	M50	3.0				14	7
	M52	3.0				16	9
	M55	2.0	M8×1.25	79	63	22	15
	M60	2.0		89	74		12	76
	M64	3.0		89	74		12	76
	M80	2.0	M10×1.5	116	96	24	14	98
