蛇形弹簧联轴器 JS型螺钉固定

图片仅供参考

蛇形弹簧联轴器 JS型螺钉固定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	附件	类型
JT-NMCOD	S45C	发黑	内六角紧定螺钉	JS型 ● 带键槽螺钉固定型

特点：
适用于联接两同轴线的中、大功率的传动轴系，具有一定的补偿两轴相对偏移和减振、缓冲性能；
减震性好，使用寿命长；
传动效率高，运行可靠；
结构简单，装拆方便；
允许有较大的安装偏差。

选型参数

选型表

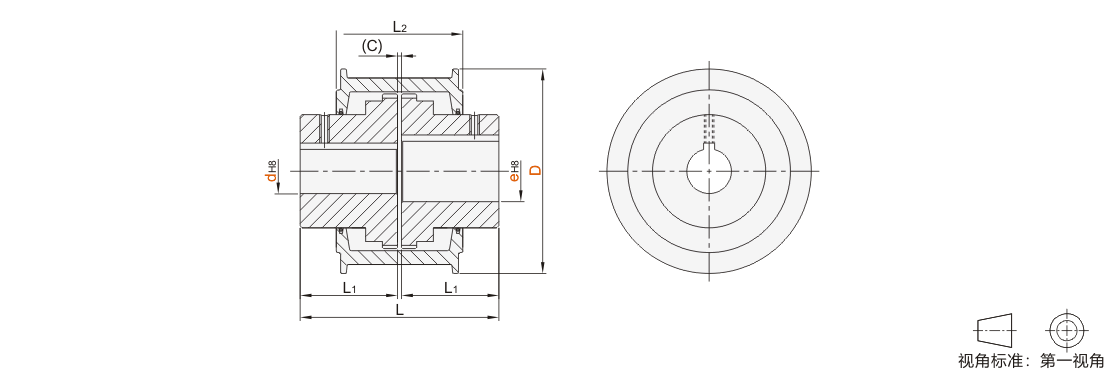

型号		d-e 最小单位0.1	L	L1	L2	C	额定扭矩 (N·m)	容许转速 (r/min)	容许安装偏差			重量 (kg)	润滑油 (kg)
代码	D	d-e 最小单位0.1	L	L1	L2	C	额定扭矩 (N·m)	容许转速 (r/min)	径向(mm)	角向0.25°时(mm)	轴向(mm)	重量 (kg)	润滑油 (kg)
JT-NMCOD	95	18~22	97	47	66	3	45	4500	0.15	0.076	±0.3	1.91	0.027
	105	22~35	97	47	68		140					2.59	0.041
	115	25~42	103	50	70		224					3.36	0.054
	130	32~60	123	60	80		400		0.2	0.1		5.45	0.068
	150	40~56	129	63	92		630	4350		0.127		7.26	0.086
	160	48~65	155	76	95		900	4125		0.127		10.4	0.113
	190	55~80	181	89	116		1800	3600		0.15		17.7	0.172
	210	65~95	199	98	122		3150	3600		0.18		25.4	0.254
	250	75~110	245	120	155	5	5600	2440	0.25	0.2	±0.5	42.2	0.426
	270	85~120	259	127	162	5	8000	2250	0.25	0.23	±0.5	54.5	0.508
	310	90~140	304	149	192	6	12500	2025	0.28	0.25	±0.6	81.3	0.735
	346	110~170	330	162	195		18000	1800		0.3		121	0.908
	384	120~200	374	184	201		25000	1650		0.33		178	1.135
