选择代码

代码参数

导程

轴径

选型参数

丝杠轴径 *

导程 *

长度L(mm) *

90~250/1

丝杠端有效行程A(mm) *

40~125/1

花键端有效行程B(mm) *

40~125/1

滚珠花键丝杠组件分离型标准型

图片仅供参考

滚珠花键丝杠组件分离型标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴径	精度等级	材质 / 花键轴	材质 / 花键套	材质 / 滚珠螺帽	硬度 / 花键轴	硬度 / 花键套	硬度 / 滚珠螺帽	类型
JT-IMOSD	6	C5	GCr15	GCr15	GCr15	58 ~62HRC	58 ~62HRC	58 ~62HRC	分离型
JT-IMOSU	8	C5	GCr15	GCr15	GCr15	58 ~62HRC	58 ~62HRC	58 ~62HRC	分离型

分离型：将滚珠丝杠和滚珠花键加工在同一根轴上的组合产品。

选型参数

选型表

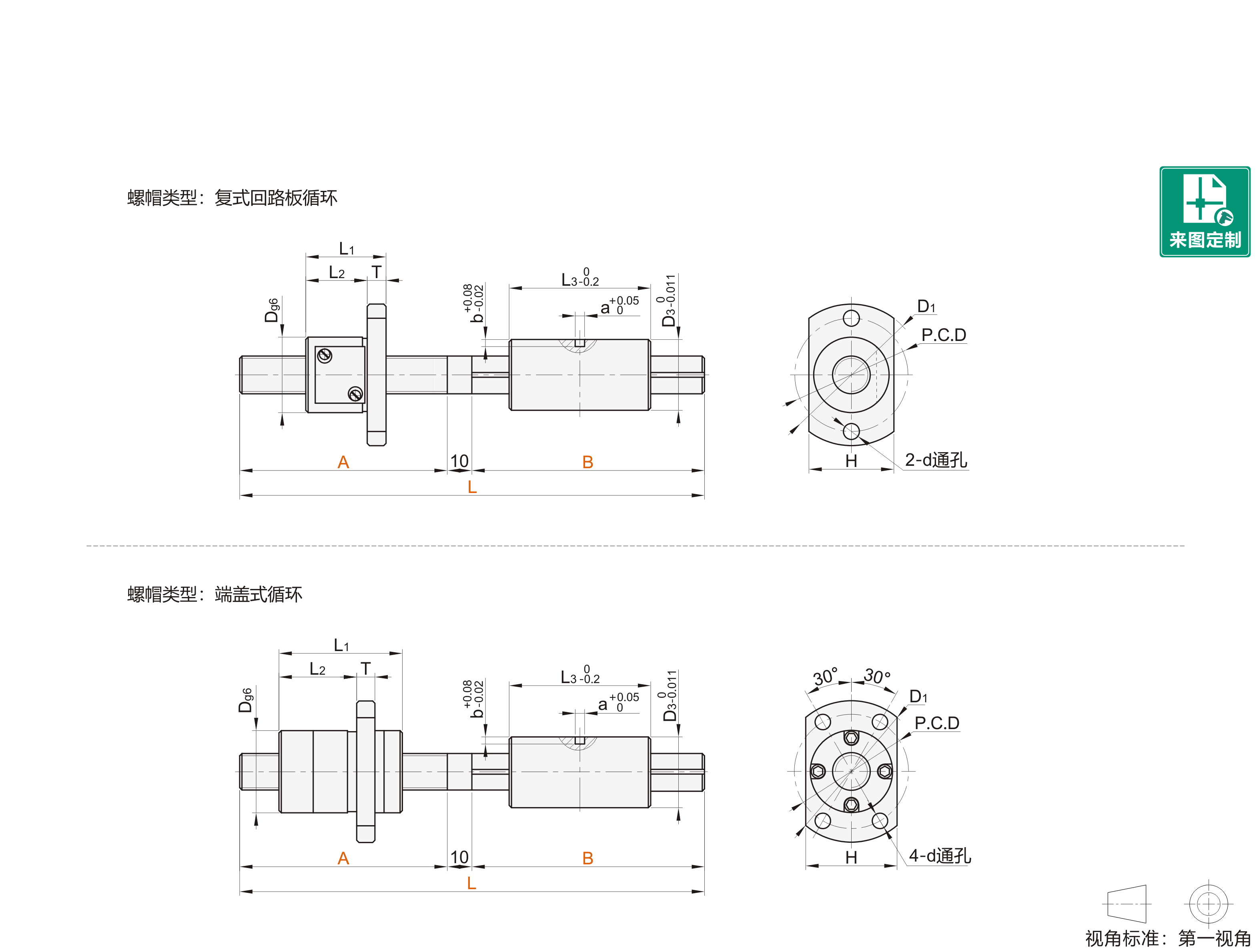

型号			最小单位1			滚珠丝杠											滚珠花键
代码	丝杠轴径	导程	L	A	B	螺帽尺寸									额定负载( KN)		螺帽尺寸				额定负载 ( KN)		基本额定扭矩(N. m)
代码	丝杠轴径	导程	L	A	B	螺帽类型	D	D1	P.C. D	d	H	L1	L2	T	C (动)	Co (静)	D3	L3	a	b	Cr (动)	Cor (静)	Ct (动)	Cot (静)
JT-IMOSD	6	2	90~250	40~125	40~125	复式回路板循环	15	29	23	3.4	17	17	13	4	0.75	1.2	12	27	1.5	1.2	0.86	1.4	2.2	1.6
		6				端盖式循环	14	27	21		16	17	8		0.87	1.45
		10				端盖式循环	14	27	21		16	23	11.5		0.95	1.6
JT-IMOSU	8	2				复式回路板循环	16	30	24		18	17	13		0.85	1.6	15	30	2	1.5	1.2	1.9	4.1	3.1
		4				复式回路板循环	21	39	31	4.5	23	28	23	5	2.6	4.2
		12				端盖式循环	18	31	25	3.4	20	27	17	4	2.2	4

A+B+10=L
