单向冲压外圈滚针离合器

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	后置代码	材质	使用温度范围	类型
BAZ...-J	无标记(钢制簧片) R(带滚花) 无标记(不带滚花)	SUJ2	-10℃~70℃	进口型 ● 带轴承型

外表面带滚花的冲压外圈滚针离合器有后置代码R，同时也适用于塑料轴承座。
带轴承型的滚针离合器能承受力矩以及径向力。

不承诺品牌。

选型参数

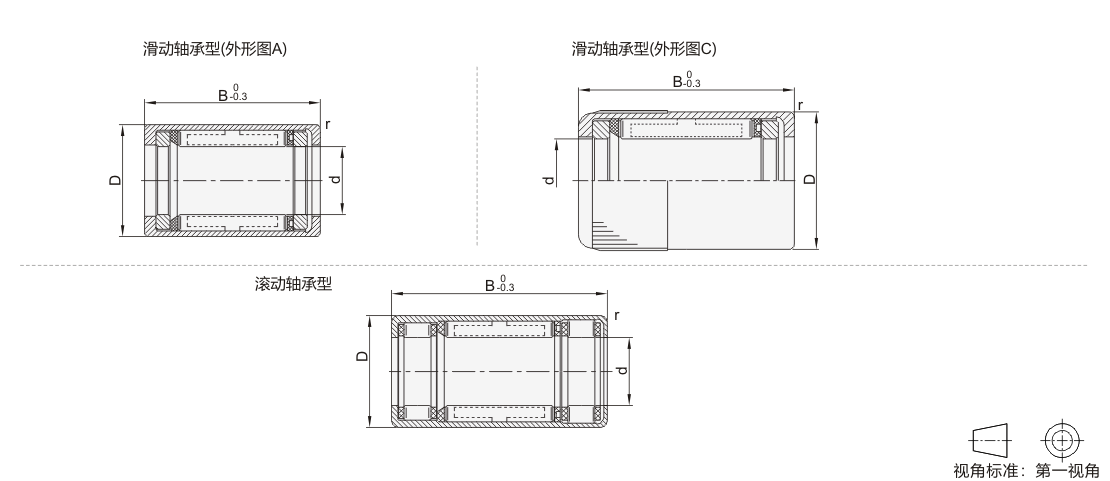

滑动轴承型(外形图A)

型号		d	D	B	r min	容许力矩 ( N·m)	极限转速 (rpm)	容许径向载荷 ( N)	极限载荷 ( N/min)	重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 ( N·m)	极限转速 (rpm)	容许径向载荷 ( N)	极限载荷 ( N/min)	重量 (g)
BAZ... -J	HFL0615	6	10	15	0.3	1.76	13000	110	18000	4

滑动轴承型(外形图C)

型号		d	D	B	r min	容许力矩 ( N·m)	极限转速 (rpm)	容许径向载荷 ( N)	极限载荷 ( N/min)	重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 ( N·m)	极限转速 (rpm)	容许径向载荷 ( N)	极限载荷 ( N/min)	重量 (g)
BAZ... -J	HFL0615-R	6	10	15	0.3	1.76	13000	110	18000	4

滚动轴承型

型号		d	D	B	r min	容许力矩 (N·m)	极限转速 (rpm)	基本额定负载(KN)		疲劳极限载荷 (N)	重量 (g)
代码	轴承型号	d	D	B	r min	容许力矩 (N·m)	极限转速 (rpm)	Cr(动)	Cor(静)	疲劳极限载荷 (N)	重量 (g)
BAZ...-J	HFL0822	8	12	22	0.3	3.15	12000	3.65	3.95	550	7
	HFL0822-R	8	12			1	12000	3.65	3.95	550	7
	HFL1022	10	14			5.3	11000	3.95	4.5	630	8
	HFL1226	12	18	26		12.2	8000	6.3	6.7	920	18
	HFL1426	14	20			17.3	8000	6.8	7.8	1080	20
	HFL1626	16	22			20.5	7500	7.4	9	1250	22
	HFL1826	18	24			24.1	7500	8	10.2	1420	25
	HFL2026	20	26			28.5	6500	8.5	11.4	1590	27
	HFL2530	25	32	30		66	5500	10.6	14	1900	44
	HFL3030	30	37			90	4500	11.6	16.9	2290	51
	HFL3530	35	42			121	3900	12.2	18.8	2550	58

以上表中极限转速数值适用于润滑脂润滑的型号。
冲压外圈滚针离合器和滑动轴承组件工作时，实际速度和径向载荷的乘积不能超过表中的极限载荷。工作极限由表中的极限转速和容许径向载荷决定。
