滑动轴承封闭型标准型/加长型

图片仅供参考

滑动轴承封闭型标准型/加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 固定座	材质 / 滑动膜	表面处理 / 固定座	使用温度	类型
JT-RSCMSD	铝合金	工程塑料	阳极氧化	-50℃~90℃	封闭型 ● 标准型
JT-RSCMSU	铝合金	工程塑料	阳极氧化	-50℃~90℃	封闭型 ● 加长型

特点
自润滑，免维护，低噪音，适用于污垢或灰尘环境；
对轴材料的硬度以及安装孔的精度要求较低。

推荐固定座公差：H7
推荐配套轴公差：h6~h9

选型参数

选型表

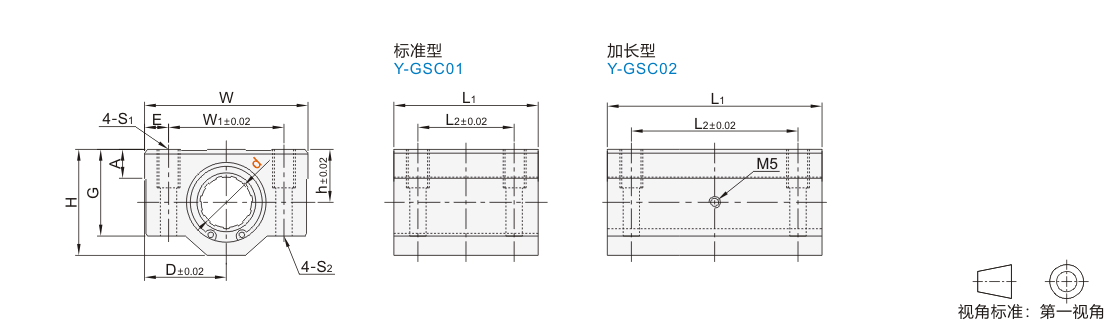

型号		d公差	h	D	W	H	G	A	W1	E	S1	S2	L1		L2		Fmax[N]动载荷		Fmax[N]静载荷		重量	(g)
代码	轴径d	d公差	h	D	W	H	G	A	W1	E	S1	S2	JT-RSCMSD	JT-RSCMSU	JT-RSCMSD	JT-RSCMSU	JT-RSCMSD	JT-RSCMSU	JT-RSCMSD	JT-RSCMSU	JT-RSCMSD	JT-RSCMSU
标准型 JT-RSCMSD 加长型 JT-RSCMSU	12	0.088	15	22	44	30	24	8	33	5.5	M5深12	Ø4.3	39	77	26	64	960	1920	6720	13440	79	210
	16	0.03	19	25	50	38.5	32.5	9	36	7	M5深12	Ø4.3	44	89	34	79	1440	2880	10080	20160	125	250
	20	0.091	21	27	54	41	35	11	40	7	M6深12	Ø5.2	53	106	40	90	2250	4500	15750	31500	159	318
	25	0.03	26	38	76	51.5	41	12	54	11	M8深12	Ø7	67	136	50	119	3625	7250	25375	50750	343	686
	30	0.11	30	39	78	59.5	49	15	58	10			76	154	58	132	5100	10200	35700	71400	450	905
	30	0.04	30	39	78	59.5	49	15	58	10			76	154	58	132	5100	10200	35700	71400	450	905
	40	0.115	40	51	102	78	62	20	80	11	M10深12	Ø8.7	90	180	60	150	8000	16000	16000	112000	1021	2041
	40	0.04	40	51	102	78	62	20	80				90	180	60	150	8000	16000	16000	112000	1021	2041
	50	0.13	52	61	122	102	80	24	100				110	230	80	200	9000	18000	18000	175000	1871	5215
	50	0.04	52	61	122	102	80	24	100				110	230	80	200	9000	18000	18000	175000	1871	5215
