引导式单衬型/双衬型紧凑型直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-IGLOQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 圆法兰型
JT-IGLXQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 方法兰型
JT-IGLLQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	单衬型 ● 对边法兰型
JT-IGIOQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 圆法兰型
JT-IGIXQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 方法兰型
JT-IGILQ	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型 ● 对边法兰型

产品特点
● 产品高级精度，低摩擦、耐久性好，带引导端直线轴承通过引导端(导向端)的设计，
能够提供更方便的直线定位和导向功能；
● 带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
● 法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
● 紧凑型直线轴承通常具有较小的外形尺寸，适合安装空间有限的应用场合；
● 带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，
法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控.
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。

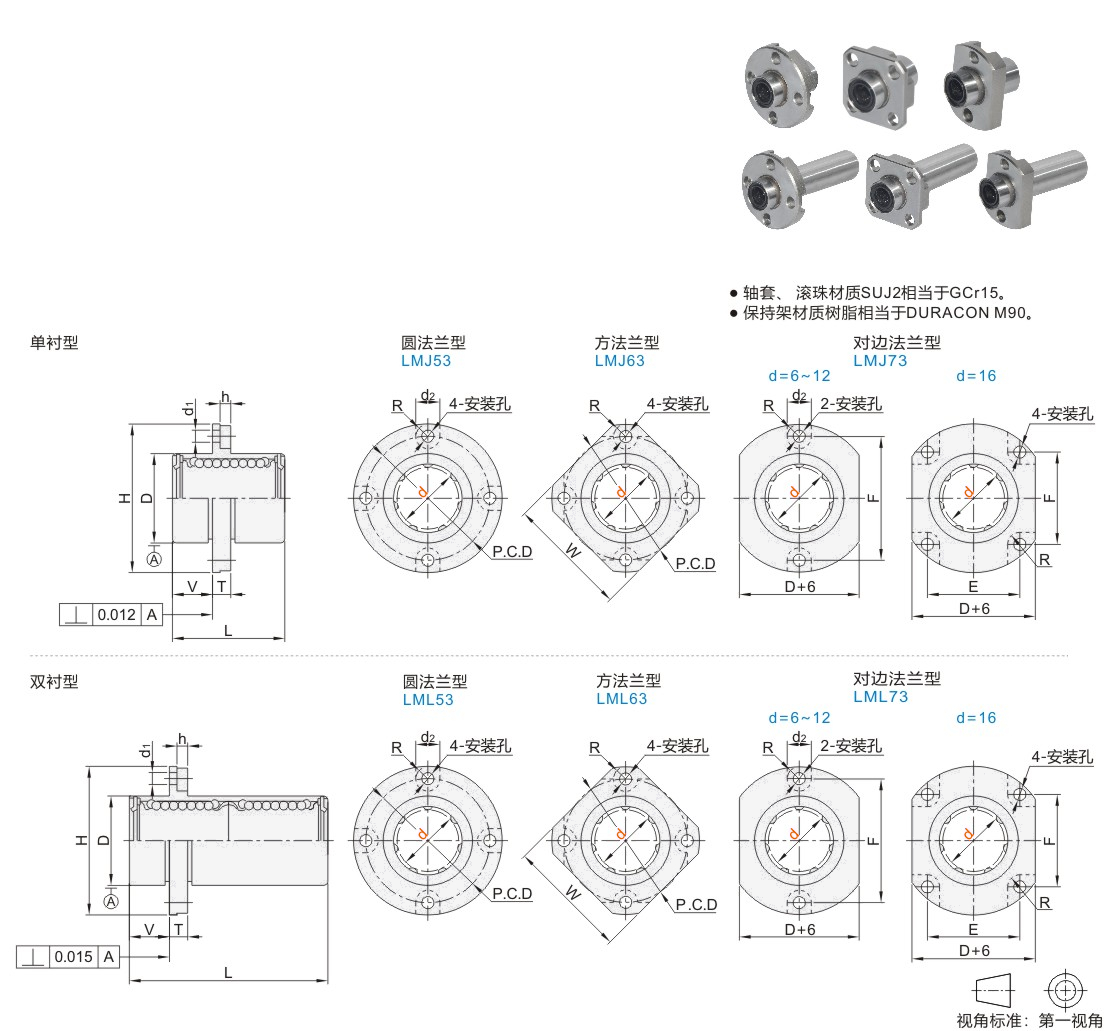

选型参数

型号			D		L		V	H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	基本额定负载(N)		重量(g)
代码	d		D		L		V	H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
JT-IGLOQ JT-IGLXQ JT-IGLLQ	6	0 -0.009	10	0 -0.015	19	±0.3	5	25	5	3.5	6	3.1	3.0	19	20	—	19	0.012	133	173	17	15	14
	8		13	0 -0.018	24		5	28	5	3.5	6	3.1	3.0	22	23		22		228	315	25	20	25
	10		17	0 -0.018	29		6	35	6	4.5	7.5	4.1	3.75	27	27		27		349	472	50	40	45
	12		19	0 -0.021	30			38						30	29		30		355	483	65	51	54
	16		26	0 -0.021	37			44						36	34	24	27		566	660	95	75	82

1N≈0.102kgf

型号			D		L		V	H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	基本额定负载(N)		静态允许力矩 (N·m)	重量(g)
代码	d		D		L		V	H	T	d1	d2	h	R	P.C.D	W	E	F	偏心 (max)	C(动)	Co(静)	静态允许力矩 (N·m)	圆法兰型	方法兰型	对边法兰型
JT-IGIOQ JT-IGIXQ JT-IGILQ	6	0 -0.010	10	0 -0.015	35	±0.3	5	25	5	3.5	6	3.1	3.0	19	20	—	19	0.015	216	346	2.45	25	21	20
	8		13	0 -0.018	45		5	28	5	3.5	6	3.1	3.0	22	23		22		370	630	5.75	35	35	36
	10		17	0 -0.018	55		6	35	6	4.5	7.5	4.1	3.75	27	27		27		566	945	10.95	80	65	75
	12		19	0 -0.021	57			38						30	29		30		577	967	11.86	98	85	85
	16		26	0 -0.021	70			44						36	34	24	27		919	1320	23.45	155	136	140

1N≈0.102kgf
