还有0项未选择重置

选择代码

代码参数

厚度（底带）

容许应力

性价比

最小轮径

织物层数

输送面摩擦系数

输送面纹理

输送面颜色

连续使用温度

重量

选型参数

W *

10~3000/1

L *

0.5~20/0.001

图片仅供参考

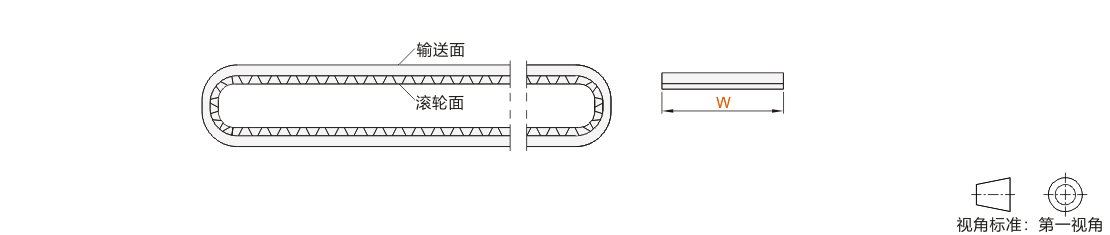

PVC平型输送带

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	输送面 / 材质	输送面 / 纹理	输送面 / 颜色	输送面 / 摩擦系数	滚轮面 / 材质	滚轮面 / 纹理	织物层数	总厚	重量 kg/㎡	最小滑轮直径mm	容许应力 (kg/cm)	连续使用温度(°C)	内周加导条	激光打孔	包边	类型
JT-VGXSD	PVC	光面	绿色	0.5~0.6	聚酯织物	布纹	1	1.0	1.0	10	4	-15~80	√	√	√	标准型
JT-VGXSU	PVC	光面	绿色	0.5~0.6	聚酯织物	布纹	2	1.6	1.8	30	8	-15~80	√	√	√	标准型
JT-VGXSQ	PVC	光面	绿色	0.5~0.6	聚酯织物	布纹	2	2.0	2.2	40	8	-15~80	√	√	√	标准型
JT-VGXSF	PVC	光面	绿色	0.5~0.6	聚酯织物	布纹	2	3.0	3.3	60	8	-15~80	√	√	√	标准型
JT-VGXSG	PVC	光面	绿色	0.7~0.8	聚酯织物	布纹	3	4.0	4.3	80	12	-15~80	√	√	√	标准型
JT-VGXDS	PVC	光面	绿色	0.7~0.8	聚酯织物	布纹	3	5.0	5.5	140	12	-15~80	√	√	√	标准型
JT-VGXSO	PVC	光面	白色	0.5~0.6	聚酯织物	布纹	2	2.0	2.2	40	8	-15~80	√	√	√	标准型
JT-VGXSX	PVC	光面	白色	0.5~0.6	聚酯织物	布纹	2	3.0	3.3	60	8	-15~80	√	√	√	标准型
JT-VGXSL	PVC	光面	灰色	0.5~0.6	聚酯织物	布纹	2	2.0	2.2	40	6	-15~80	√	√	√	标准型
JT-VGXDD	PVC	光面	蓝色	0.7~0.8	聚酯织物	布纹	2	2.0	2.2	40	10	-10~80	√	√	√	标准型
JT-VGXDF	PVC	亚光面	灰色	0.5~0.6	聚酯织物	布纹	2	2.0	2.2	40	6	-15~80	√	√	√	标准型
JT-VGXDO	PVC	亚光面	红色	0.5~0.6	聚酯织物	布纹	1	1.2	1.3	12	8	-15~80	√	√	√	标准型
JT-VGXSM	PVC	亚光面	黄色	0.5~0.6	聚酯织物	布纹	2	2.0	2.2	40	6	-15~80	√	√	√	标准型
JT-VGXDX	PVC	亚光面	黄色	0.5~0.6	聚酯织物	布纹	1	1.2	1.48	12	8	-15~80	√	√	√	标准型
JT-VGXDL	PVC	亚光面	墨绿色	0.5~0.6	聚酯织物	布纹	1	1.3	1.4	20	12	-15~80	√	√	√	标准型
JT-VGXUS	PVC	钻石纹	黑色	0.3~0.4	聚酯织物	布纹	2	3.0	3.2	50	10	-20~80	√	√	√	标准型
JT-VGXUU	PVC	钻石纹	绿色	0.3~0.4	聚酯织物	布纹	2	3.0	3.2	60	10	-15~80	√	√	√	标准型
JT-VGXUQ	PVC	竖条纹	黑色	1.4~1.6	聚酯织物	布纹	2	2.5	2.5	55	16	-20~60	√	√	√	标准型
JT-VGXUF	PVC	竖条纹	黑色	1.4~1.6	聚酯织物	布纹	2	3.1	3.1	65	18	-20~60	√	√	√	标准型
JT-VVGXQD	PVC	光面	绿色	0.5～0.6	聚酯织物	布纹	1	2.0	2.2	40	8	-15~80	√	√	√	经济型
JT-VVGXQQ	PVC	雾面	黑色	0.4～0.5	聚酯织物	布纹	1	2.0	2.2	40	8	-15~80	√	√	√	经济型
JT-VVGXQF	PVC	雾面	黑色	0.4～0.5	聚酯织物	布纹	1	2.0	2.2	40	8	-15~80	√	√	√	经济型

一般用：用于普通水平输送带。PVC材质适合做大宽幅输送带。

JT-VGXDL此款代码因材料特性易产生毛边介意慎选。

导条/包边/激光打孔详见可选加工参数。

选型参数

选型表

型号	皮带宽度W 最小单位1mm	皮带内周长L(m) 最小单位0.001m
代码	皮带宽度W 最小单位1mm	皮带内周长L(m) 最小单位0.001m
JT-VGXSD JT-VGXSX JT-VGXDO JT-VGXUU JT-VGXSU JT-VGXSG JT-VGXDX JT-VGXUQ JT-VGXSQ JT-VGXDS JT-VGXDL JT-VGXUF JT-VGXSF JT-VGXDD JT-VGXUS JT-VGXSO JT-VGXDF	20~1800	0.5~20
			JT-VGXSL JT-VGXSM	10~1800
			JT-VGXSL JT-VGXSM	10~1800	JT-VVGXQD JT-VVGXQQ JT-VVGXQF	20~3000

尺寸公差表

平皮带不含片基带尺寸公差

● 厚度公差

厚度 (mm)	主体公差	搭接	齿接
~1	±0.1	-0.2~+0.7	±0.2
1.1~1.5	±0.2	-0.2~+0.5	±0.3
2.1~2.5	±0.3	-0.2~+0.5
2.6~3.0		-0.3~+0.5
3.1~3.5		-0.4~+0.5
3.6~4.0	±0.4	-0.4~+0.6	±0.4
4.1~4.5	±0.4	-0.4~+0.7
4.6~	±0.5	-0.4~+0.7

● W公差

宽度(mm)		公差 (mm)
起	止	公差 (mm)
3	10	±0.5
11	99	±1
100	400	±2
401	600	±3
401	600	±3	601	800	±4
801	1800	±5
1801	2500	±6

● L公差

长度(mm)		不加导条公差 (mm)	加导条公差
起	止	不加导条公差 (mm)	加导条公差
—	2000	±10	±15
2001	7000	±20	±25
7001	—	±0.3%	±0.35%

适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。

张紧力调整技术指引

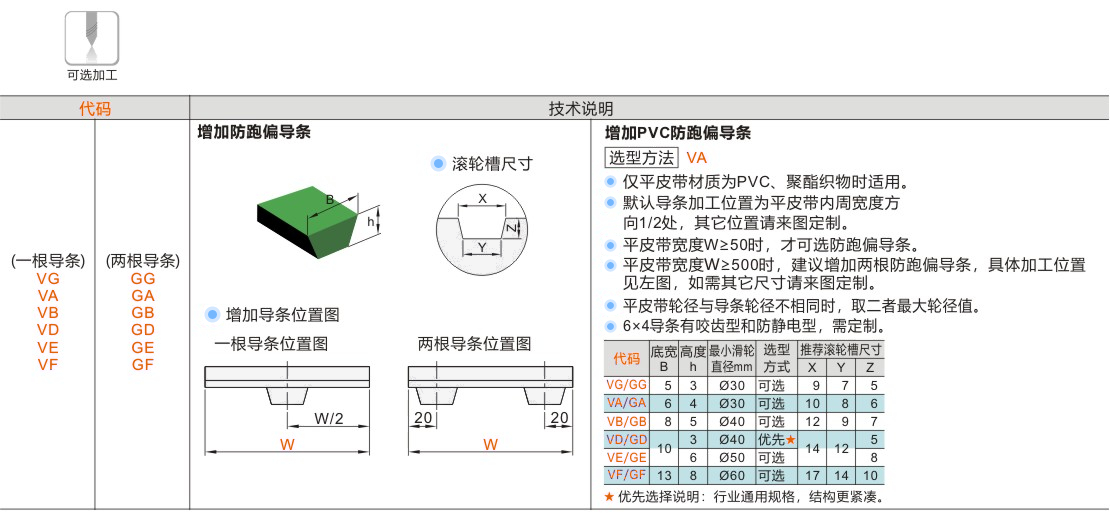

可选加工参数(导条)

暂未上传文档资料
