螺纹M(mm) *

浮动接头圆法兰型外螺纹型

图片仅供参考

浮动接头圆法兰型外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装法兰 / 材质	安装法兰 / 硬度	安装法兰 / 表面处理	气缸连接件 / 材质	气缸连接件 / 硬度	气缸连接件 / 表面处理	类型
JT-UQQSD	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	标准型 ● 圆法兰型
JT-UQQSU	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	标准型 ● 圆法兰型
JT-UQQSX	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	标准型 ● 圆法兰分离型
JT-UQQSL	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	标准型 ● 圆法兰分离型
JT-UQQDD	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	标准型 ● 对边法兰型
JT-UQQDU	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	标准型 ● 对边法兰型
JT-UQQFD	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	紧凑型 ● 圆法兰型
JT-UQQFU	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	紧凑型 ● 圆法兰型
JT-UQQFQ	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	紧凑型 ● 圆法兰分离型
JT-UQQFF	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	紧凑型 ● 圆法兰分离型
JT-UQQFX	S45C	45~55HRC	发黑	S45C	部 45~50HRC 表面高频淬火	发黑	紧凑型 ● 对边法兰型
JT-UQQFL	SUS440C	45~55HRC	—	SUS440C	部 45~50HRC 表面高频淬火	—	紧凑型 ● 对边法兰型

选型参数

标准型

型号		安装法兰											气缸连接件

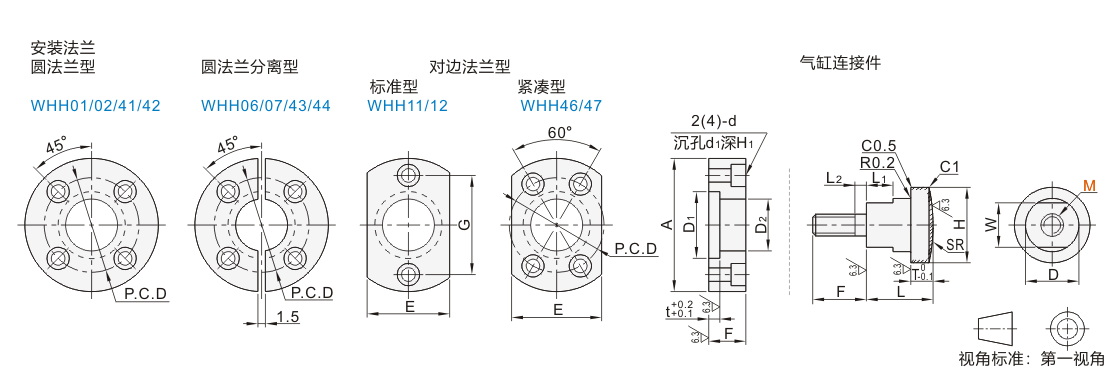

代码	M	A	D1	D2	t	F	P.C.D	d	d1	H1	E	G	M×螺距	F	L	D	H	T	W	L1	L2	SR
圆法兰型 JT-UQQSD JT-UQQSU 圆法兰分离型 JT-UQQSX JT-UQQSL 对边法兰型 JT-UQQDD JT-UQQDU	3	42	18	13	5	10	30	4.5	8	5	24	30	3 ×0.5	5	14	12	17	5	10	6	1	40
	4	42	18	13	5	10	30	4.5	8	5	24	30	4×0.7	6	14	12	17	5	10	6	1.4	40
	5	48	20	15	6	12	34	6	9.5	5.5	28	34	5×0.8	7	16	14	19	6	12	8	1.6	50
	6	48	20	15	6	12	34	6	9.5	5.5	28	34	6 ×1 .0	10	16	14	19	6	12	8	2	50
	8	51	24	17	8	16	37	7	11	6	30	37	8 ×1.25	12	20	16	23	8	14	10	2.5	60
	10	54	28	21	8	16	40	7	11	6	32	40	10 ×1.5	15	20	20	27	8	17	10	3	60
	12	70	36	27	10	20	52	10	14	8	42	52	12×1.75	16	25	25	34	10	22	12	3.5	100
	16	90	46	35	12	24	68	12	17.5	10	54	68	16 ×2.0	18	30	32	43	12	27	15	4	100
	20	106	56	44	15	30	80	14	20	12	66	80	20 ×2.5	25	55	40	52	15	32	18	5	200
	22	106	56	44	15	30	80	14	20	12	66	80	22×2 .5	28	55	40	52	15	32	18	5	200

SUS440C淬火件可能因淬火而变色。

紧凑型

型号		安装法兰										气缸连接件
代码	M	A	D1	D2	t	F	P.C. D	d	d1	H1	E	M×螺距	F	L	D	H	T	W	L1	L2	SR
圆法兰型 JT-UQQFD JT-UQQFU 圆法兰分离型 JT-UQQFQ JT-UQQFF 对边法兰型 JT-UQQFX JT-UQQFL	5	34	17	13	5	11	24	4.5	8	5	22	5×0.8	10	14	12	16	5	10	3	1.6	50
	6	34	17	13			24				22	6 ×1 .0	13	14	12	16		10	3	2	50
	8	40	23	17			30				25	8 ×1 .25	15	15	16	22		13	4	2.5	60
	10	40	23	17			30				25	10 ×1 .5	18	15	16	22		13		3	60
	12	52	32	24	5.5	12	40	6	9.5	5.5	34	12×1.75	22	16	22	30	5.5	19		3.5	100
	16	62	39	31	8	16	48	7	11	6	41	16 ×2 .0	30	20	28	36	8	21		4	100
	20	74	46	36	10	20	58	10	14	8	48	20 ×2 .5	32	25	32	42	10	26	5	5	200
	22	74	46	36	10	20	58	10	14	8	48	22×2 .5	35	25	32	42	10	26	5	5	200

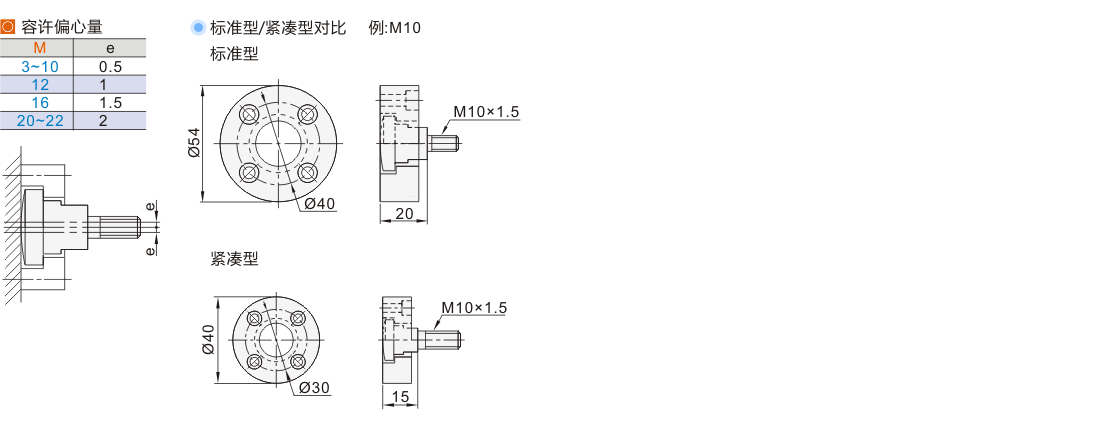

紧凌型是气缸专用的浮动接头。 SUS440C淬火件可能因淬火而变色。可选加工见可选加工参数
