选型参数

适用导柱直径PD(mm) *

弹簧自由长度F(mm) *

滚针导柱用弹簧

图片仅供参考

滚针导柱用弹簧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-JAEOO	SWP-B	发黑	弹簧

选型参数

模架用滚针导柱用

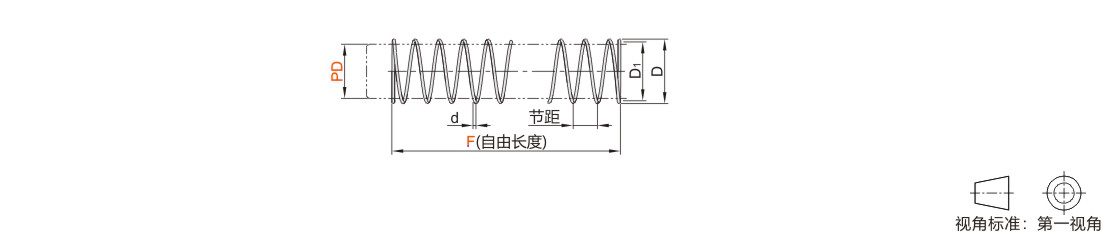

型号		F		d	节距	D	D1
代码	PD 适用导柱直径	最小单位5	最小单位10
代码	PD 适用导柱直径	最小单位5	最小单位10					JT-JAEOO	9	30~60	—	0.7	4	10.7	9.3
13	30~100	0.8	8	14.1	12.5
16	30~110	0.8	12	17.9	16.3
20	35~120	0.9	14	22.1	20.3
20	—		14	22.1	20.3	130~200
25	40~140		—	15	27.2	25.4
25	—		150~190	15	27.2	25.4
28	50~140	—	1	17	30	28
28	—	150~210	1	17	30	28
32	70~155	—	1.2	20	34.9	32.5
32	—	160~210	1.2	20	34.9	32.5
40		70~210	1.6	25	43.9	40.7
50		90~230	1.6	25	53.8	50.6
60		70~210	2.6	30	65.7	60.5
80		100~220	2.8	35	86.6	81

高刚性卸料板滚针导柱用

型号		F	d	节距	D	D1
代码	PD 适用导柱直径	最小单位5	d	节距	D	D1
JT-JAEOO	16	30~80	0.8	12	17.9	16.3
	20	35~80	0.9	14	22.1	20.3
	25	40~80	0.9	15	27.2	25.4

弹簧压紧长度/弹簧常数表(高刚性卸料板滚针导柱用)

代码	PD	规格参数	F
代码	PD	规格参数	30	35	40	45	50	55	60	65	70	75	80
JT-JAEOO	16	压紧长度(mm)	3.7	4.1	4.4	4.6	5	5.3	5.7	5.9	6.2	6.6	6.9
	16	弹簧常数(g/mm)	32	26	23	22	20	19	16	15	14	13	12
	20	压紧长度(mm)	—	4.1	4.4	4.7	5	5.3	5.7	5.9	6.3	6.7	6.9
	20	弹簧常数(g/mm)		28	24	22	19	18	16	15	14	13	12
	25	压紧长度(mm)		—	4.2	4.5	4.8	5.1	5.4	5.7	6	6.3	6.6
	25	弹簧常数(g/mm)		—	13	12	10	9	9	8	8	7	7
