直动式二位二通电磁阀
图片仅供参考
收藏 分享

直动式二位二通电磁阀

产品属性： 类型 直动式 材质 不锈钢 适用系列 2WA(大口径)系列 位置数 二位二通 常态位置 常闭式 种类筛选 流体电磁阀

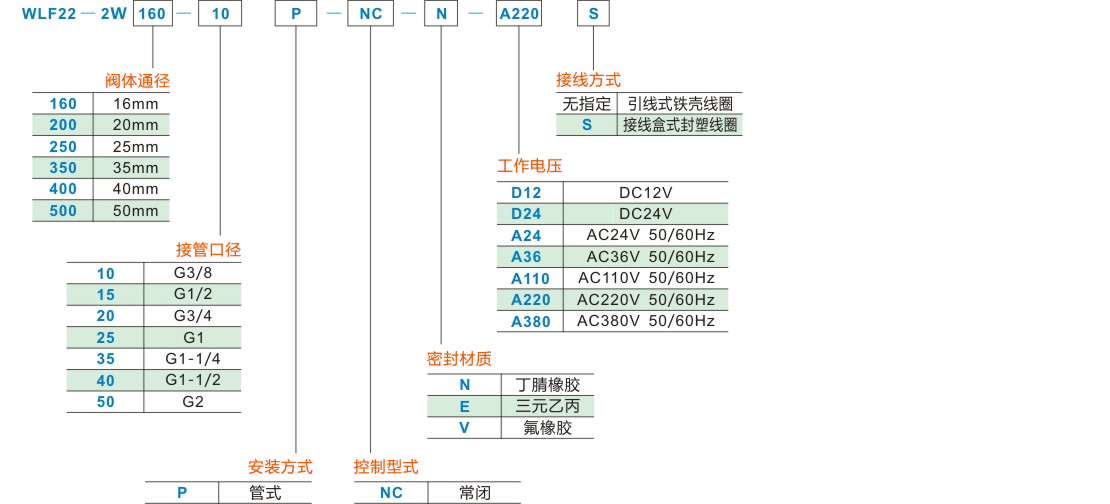

产品型号： 请点击左侧选项进行选型 重新选型
阀体通径工作介质作动方式控制型式Cv值接管口径使用流体粘滞度(CST)使用压力(MPa)最大耐压(MPa)介质温度(℃)使用电压波动范围本体材质密封材质重量(g)
160(16mm)空气、水、油膜片直动式常闭型4.8G3/820以下水：0~0.5;空气：0~0.7;油：0~0.51.05-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶710
160(16mm)空气、水、油膜片直动式常闭型4.8G1/220以下水：0~0.5;空气：0~0.7;油：0~0.51.05-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶813
200(20mm)空气、水、油膜片直动式常闭型7.6G3/420以下水：0~0.5;空气：0~0.7;油：0~0.51.05-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶870
250(25mm)空气、水、油膜片直动式常闭型12G120以下水：0~0.5;空气：0~0.7;油：0~0.51.05-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶1295
350(35mm)空气、水、油膜片直动式常闭型24G1-1/420以下水：0~0.5;空气：0~0.7;油：0~0.51.05-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶2441
400(40mm)空气、水、油膜片直动式常闭型29G1-1/220以下水：0~0.5;空气：0~0.7;油：0~0.51.05-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶2644
500(50mm)空气、水、油膜片直动式常闭型48G220以下水：0~0.5;空气：0~0.7;油：0~0.51.05-5~80±10%黄铜丁腈橡胶、三元乙丙、氟橡胶3732

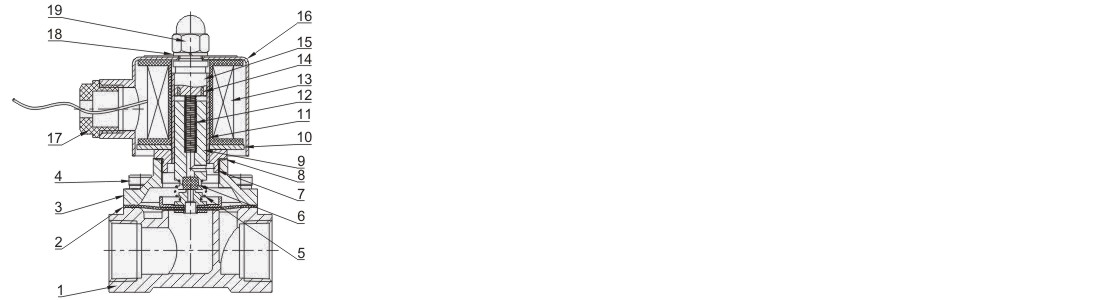

 主要零件及材质表

序号名称材质
1阀体黄铜
2膜片组件NBR/VITON/EPDM
3阀盖黄铜
4内六角螺钉碳钢
5拉簧不锈钢
6塞头NBR/VITON/EPDM
7底盘不锈铁
8密封垫PTFE
9动铁芯软磁合金
10导磁板冷轧板
11套管不锈钢
12弹簧不锈钢
13线圈总成一
14分磁环紫铜
15静铁芯软磁合金
16铁壳冷轧板
17旋钮塑料
18轻型弹垫碳钢
19盖型螺母碳钢




内部结构部




符号图

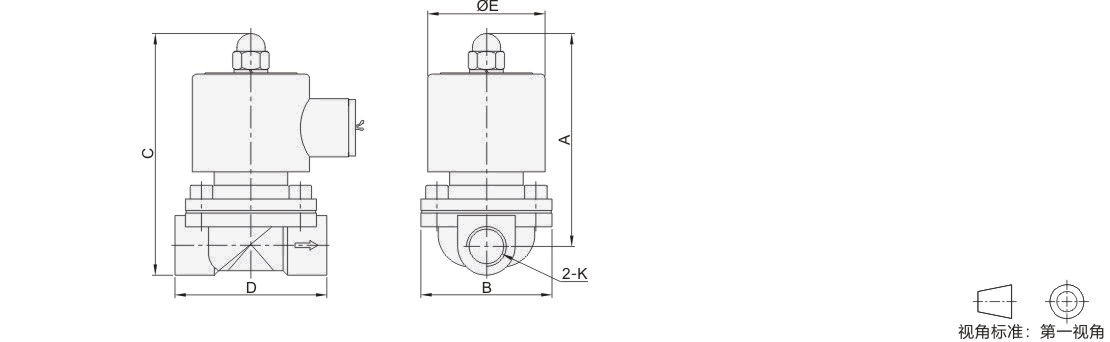

代码阀体通径接管口径ABCDEK
JT-UIAUU160 10 92.5571056650.5G3/8
15 98.557112G1/2
200 20 99.55711670G3/4
250 25 1047612492G1
350 35 1399216311870G1-1/4
400 40 14192168125G1-1/2
500 50 155120190168G2
