凸轮轴承随动器内六角孔式全滚针

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴承精度	材质	类型
JT-VXFASL	P0	SUJ2	经济型 ● 内六角孔型 ● 全滚针圆柱型
JT-VXFASM	P0	SUS440C	经济型 ● 内六角孔型 ● 全滚针圆柱型
JT-VXFAUL	P0	SUJ2	经济型 ● 内六角孔型 ● 全滚针球面型
JT-VXFAUM	P0	SUS440C	经济型 ● 内六角孔型 ● 全滚针球面型

圆柱型D公差：

D	公差
10~16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

选型参数

选型表

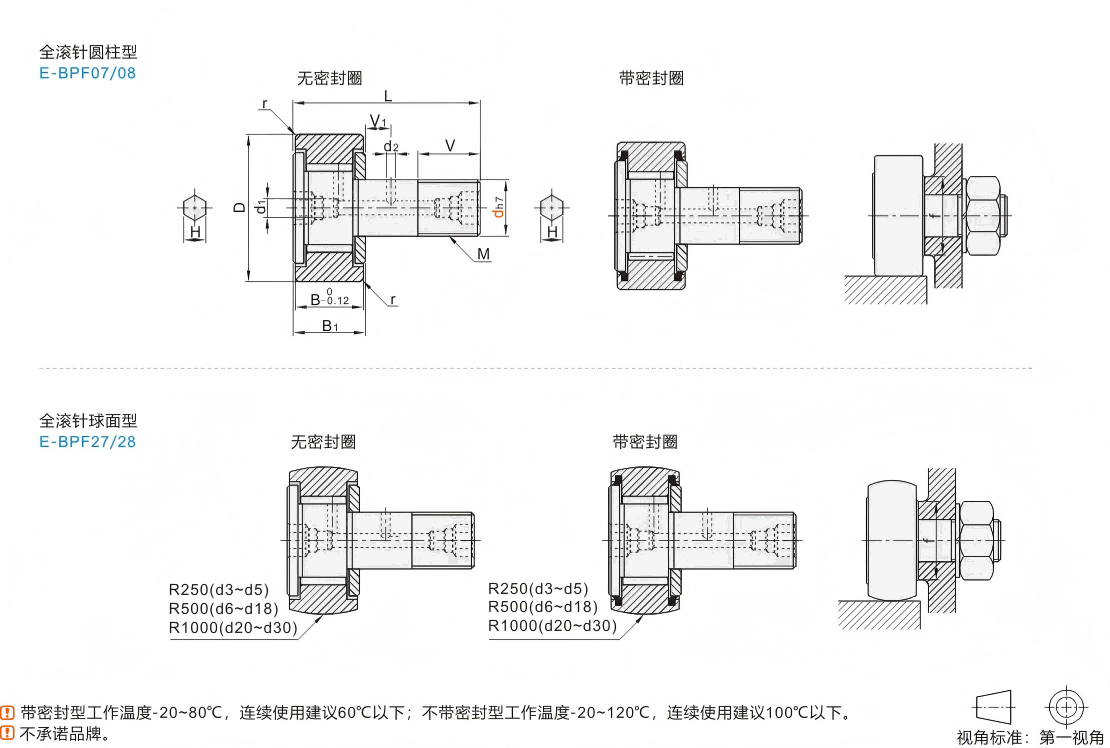

型号			密封圈	D	M×螺距	B	B1	L	d1		d2	V	V1	H		「	f (min)	基本额定负载(KN)				最大静态容许负载 (KN)		极限转速 (rpm)	最大紧固扭矩 (N.m)	重量（g）
型号									d1					H				Cr(动)		Cor(静)		最大静态容许负载 (KN)
代码	dh7								钢	不锈钢				钢	不锈钢			钢	不锈钢	钢	不锈钢	钢	不锈钢
JT-VXFASL JT-VXFASM JT-VXFAUL JT-VXFAUM	3	0 -0.012	PP (带密封图) — (无密封图)	10	M3×0.5	7	8	17	一	一	一	5	一	2	2	0.2	6.8	1.8	1.44	1.23	0.975	0.45	0.45	11200	0.34	5
	4			12	M4×0.7	8	9	20				6		2.5	2.5	0.3	8.3	2.49	1.98	1.905	1.53	0.99	0.99	8400	0.78	8
	5			13	M5×0.8	9	10	23				7.5		3	3		9.3	3.03	2.31	2.565	2.JT-VMPSLCSFZMPNZFZ	1.51	1.51	6720	1.6	11
	6			16	M6×1.0	11	12	28				8		3	3		11	5.58	4.46	6.8	5.44	1.56	1.25	5600	2.7	19
	8	0 -0.015		19	M8×1.25	11	12	32				10		4	4		13	6.54	5.23	8.96	7.17	3.7	2.96	4200	6.5	29
	10			22	M10×1.25	12	13	36	4	4		12		5	5		16	7.66	6.13	11.6	9.28	6.92	5.54	3360	13.8	46
	10C			22	M10×1.0																					46
	10A			26	M10×1.25																					61
	10D			26	M10×1.0																					61
	12	0 -0.018		30	M12×1.5	14	15	40	4		3	13	6	6	6	0.6	21	10.8	8.64	15.76	12.61	10.56	8.45	2800	21.9	97
	12A			32	M12×1.5	14	15	40	4			13	6	6			21	10.8	8.64	15.76	12.61	10.56	8.45	2800	21.9	107
	16			35	M16×1.5	18	19.5	52	6			17	8	8			26	16.56	13.25	30.08	24.06	18.56	14.85	2100	58.5	173
	18			40	M18×1.5	20	21.5	58	6			19	8	8		1	29	20.24	16.19	41.04	32.83	24.88	19.9	1860	86.2	255
	20	0 -0.021		52	M20×1.5	242	25.5	66	8	6	4	21	9	10	8		34	26.56	21.25	51.6	41.28	30	24	1680	119	564
	20A			47	M20×1.5	242	25.5	66				21	9	10			34	26.56	21.25	51.6	41.28	30	24	1680	119	390
	24			62	M24×1.5	29	30.5	80				25	11	14			40	37.28	29.82	73.6	58.88	41.6	33.28	1400	215	820
	24A			72	M24×1.5	29	30.5	80				25	11				40	37.28	29.82	73.6	58.88	41.6	33.28	1400	215	1140
	30			80	M30×1.5	35	37	100				32	15				49	54.16	43.33	115.2	92.16	68.72	54.98	1120	438	1870
	30A			85																						2030
	30B			90																						2220

d3~d8没有加工d1/d2润滑孔，不能补充润滑脂，d10以下无d2润滑孔；
d3~d8一端内六角，螺杆不通；d10的SUJ2材质一端内六角，螺杆通孔，d10的SUS440C和SUS304材质一端内六角，螺杆半通；d12~d30两端内六角，螺杆通孔。
上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
