双列圆柱滚子轴承圆锥孔无外圈挡边

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	类型	油槽/油孔	轴承精度	后置代码	轴承材质
HRB	外圈无挡边	无	P5	K:圆锥孔型，锥度1:12	SUJ2
HRB	外圈无挡边	无	P4	K:圆锥孔型，锥度1:12	SUJ2

选型参数

选型表

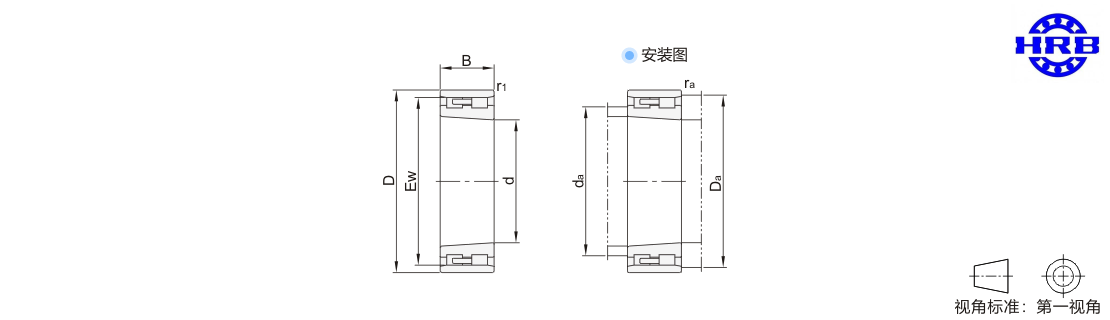

型号	d	D	B	r1 (min)	Ew	额定载荷(KN)		极限转速(r/min)		安装尺寸				重量(kg) 参考
						Cr(动)	Cor(静)	脂润滑	油润滑	da (min)	Da		ra (max)
						Cr(动)	Cor(静)	脂润滑	油润滑	da (min)	(max)	(min)	ra (max)
JT-ZZQSSOOFO-HRB	25	47	16	0.6	41.3	26	31.3	19000	22000	29	43	42	0.6	0.12
JT-ZZQSSXOFO-HRB	30	55	19	1	48.5	35.2	41.6	16000	18000	35	50	49	1	0.19
NN3006K/P4-HRB	30	55	19		48.5	35.2	41.6	16000	18000	35	50	49		0.19
JT-ZZQSSLOFO-HRB	35	62	20		55	37.7	47.5	14000	16000	40	57	56		0.25
JT-ZZQSSMOFO-HRB	40	68	21		61	44.6	57.4	12000	14000	45	63	62		0.28
JT-ZZQSSGOFO-HRB	45	75	23		67.5	52.8	77.9	11000	13000	50	70	69		0.37
JT-ZZQSSGOFF-HRB	45	75			67.5	52.8	77.9	11000	13000	50	70	69		0.37
JT-ZZQSDSOFO-HRB	50	80			72.5	56.5	78.5	10000	12000	55	75	74		0.41
NN3010K/P4-HRB	50	80			72.5	56.5	78.5	10000	12000	55	75	74		0.41
JT-ZZQSDDOFO-HRB	55	90	26	1.1	81	71.7	98	9500	11000	61.5	83.5	82		0.6
NN3011K/P4-HRB	55	90			81	71.7	98	9500	11000	61.5	83.5	82		0.6
JT-ZZQSDUOFO-HRB	60	95			86.1	72.9	98.8	9000	10000	66.5	88.5	87		0.63
JT-ZZQSDUOFF-HRB	60	95			86.1	72.9	98.8	9000	10000	66.5	88.5	87		0.63
JT-ZZQSDQOFO-HRB	65	100			91	82.6	112	8500	9500	71.5	93.5	92		0.68
NN3013K/P4-HRB	65	100			91	82.6	112	8500	9500	71.5	93.5	92		0.68
JT-ZZQSDFOFO-HRB	70	110	30		100	94.7	136	7500	8500	76.5	103.5	101		0.98
JT-ZZQSDFOFF-HRB	70	110			100	94.7	136	7500	8500	76.5	103.5	101		0.98
JT-ZZQSDOOFO-HRB	75	115			105	95.9	142	7000	8000	81.5	108.5	106		1.02
JT-ZZQSDOOFF-HRB	75	115			105	95.9	142	7000	8000	81.5	108.5	106		1.02
JT-ZZQSDXOFO-HRB	80	125	34		113	120	178	6700	7500	86.5	118.5	114		1.42
JT-ZZQSDLOFO-HRB	85	130			118	124	192	6300	7000	91	123.5	119		1.5
JT-ZZQSDLOFF-HRB	85	130			118	124	192	6300	7000	91	123.5	119		1.5
JT-ZZQSDMOFO-HRB	90	140	37	1.5	127	140	227	6000	6700	98	132	129		1.94
JT-ZZQSDGOFO-HRB	95	145	37	1.5	132	143	237	5600	6300	103	132	134		2.02
JT-ZZQSQMOFO-HRB	190	290	75	2.1	265	645	1058	2600	3000	201	279	267	2	17.8

1Kgf=9.81 N

暂未上传文档资料

双列圆柱滚子轴承 圆锥孔 无外圈挡边
