薄型气缸单杆型气缓冲

图片仅供参考

薄型气缸单杆型气缓冲

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	缓冲形式	类型
JT-USZOO	双作用	气缓冲	单杆型

选型参数

缸径：20~25

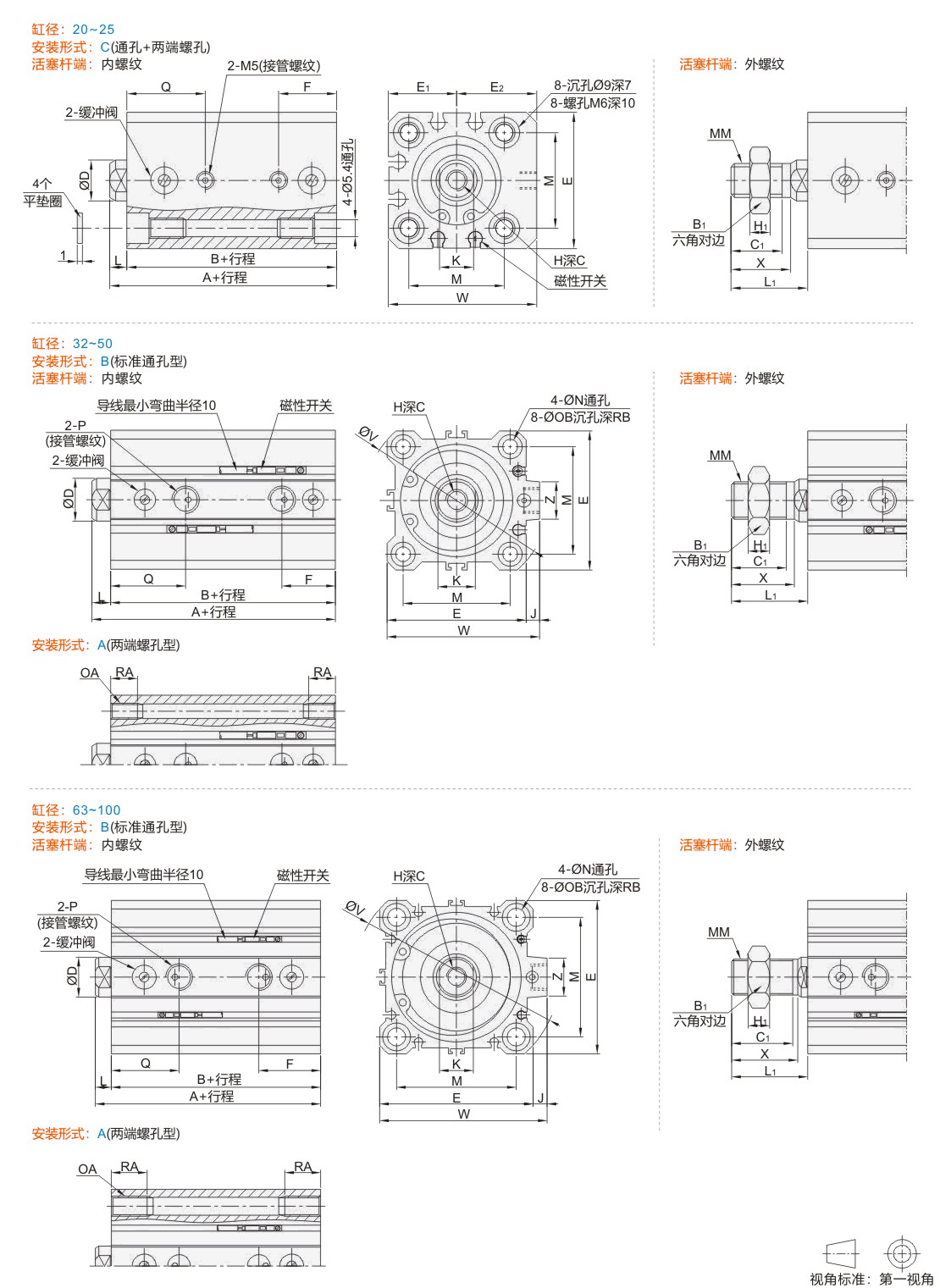

缸径	A	B	C	D	E	E1	E2	F	H	K	L	M	Q	W	B1	H1	C1	X	MM	L1
20	36.5	32	7	10	36	18	21	15.5	M5	8	4.5	25.5	21	39	13	5	12	14	M8x1.25	18.5
25	41.5	36.5	12	12	40	20	23.5	17	M6	10	5	28	23	43.5	17	6	15	17.5	M10x1.25	22.5

缸径：32-100

缸径	A	B	C	D	E	F	H	V	J	K	L	M	N	OB	P	Q	RB	W	Z	OA	RA	B1	H1	C1	X	MM	L1
32	44	37	13	16	45	18.5	M8	60	4.5	14	7	34	5.5	9	Rc1/8	23	7	49.5	14	M6	10	22	8	20.5	23.5	M14 × 1.5	28.5
40	51	44	13	16	52	20	M8	69	5	14	7	40	5.5	9	Rc1/8	28	7	57	14	M6	10	22	8	20.5	23.5	M14 × 1.5	28.5
50	57.5	49.5	15	20	64	28.5	M10	86	7	17	8	50	6.6	11	Rc1/4	31.5	8	71	19	M8	14	27	11	26	28.5	M18 × 1.5	33.5
63	63	55	15	20	77	31	M10	103	7	17	8	60	9	14	Rc1/4	34	10.5	84	19	M10	18	27	11	26	28.5	M18 × 1.5	33.5
80	73.5	63.5	21	25	98	35.5	M16	132	6	22	10	77	11	17.5	Rc3/8	39	13.5	104	26	M12	22	32	13	32.5	35.5	M22 × 1.5	43.5
100	88	76	27	30	117	40	M20	156	6.5	27	12	94	11	17.5	Rc3/8	43	13.5	123.5	26	M12	22	41	16	32.5	35.5	M26 × 1.5	43.5

选型表

型号		缸径	行程	内置磁石	磁性开关接点类型	磁性开关线长 ( m)	活塞杆端	使用压力范围 (Mpa)	保证耐压力 ( Mpa)	使用速度范围 (mm/s)	工作环境温度 (℃)
型号												代码	安装形式
JT-USZOO	C (通孔+两端螺孔)											20	15 20 25 30 40 50	N(无) Y(有)	无指定(无磁性开关 2 (电子式无接点2线) N (电子式无接点NPN型) P (电子式无接点PNP型)	2 3 5	无指定(内螺纹) M (外螺纹)	0.05 ~ 1.0	1.5	50 ~500	-10 ~60 (无冻结)
	C (通孔+两端螺孔)	25											15 20 25 30 40 50
	B (标准通孔型) A (两端螺孔型)	32	20 25 30 40 50 75 100
		40	20 25 30 40 50 75 100
		50	30 40 50 75 100
		63	30 40 50 75 100
		80	40 50 75 100
		100	40 50 75 100

当选择内置磁石N（无）时，无需选择磁性开关接点类型和磁性开关线长，当选择无磁性开关时，无需选择磁性开关线长。

理论输出力表（N）

缸径	动作方向	使用压力(MPa)
缸径	动作方向	0.3	0.5	0.7
20	缩回	71	118	165
20	伸出	94	157	220
25	缩回	113	189	264
25	伸出	147	245	344
32	缩回	181	302	422
32	伸出	241	402	563
40	缩回	317	528	739
40	伸出	377	628	880
50	缩回	495	825	1150
50	伸出	589	982	1370
63	缩回	841	1400	1960
63	伸出	935	1560	2180
80	缩回	1360	2270	3170
80	伸出	1510	2510	3520
100	缩回	2140	3570	5000
100	伸出	2360	2360	5500

重量表 (g)

缸径	本体重量								附件重量
	行程15	行程20	行程25	行程30	行程40	行程50	行程75	行程100	有磁石	两端螺孔型	杆端外螺纹
	行程15	行程20	行程25	行程30	行程40	行程50	行程75	行程100	有磁石	两端螺孔型	外螺纹部	螺母
20	141	156	171	186	216	245	—	—	5	—	6	4
25	203	221	239	258	294	331	—	—	6	—	12	8
32	—	271	291	312	353	394	496	598	11	6	26	17
40	—	390	413	436	482	528	643	758	13	6	27	17
50	—	—	—	731	803	875	1055	1235	14	6	53	32
63	—	—	—	940	1019	1099	1297	1495	22	19	53	32
80	—	—	—	—	1819	1950	2278	2606	24	45	120	49
100	—	—	—	—	2859	3038	3483	3928	35	45	175	116
