整合型丝杠支座

图片仅供参考

整合型丝杠支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ③④⑥	表面处理 / ①③④⑥	类型
JT-IVADO	铸铁	S45C	发黑	整合型传动座 ● 宽型

构成零件

编号	零件名称	数量
①	传动座本体	1
②	轴承	1组
③	压板	1
④	间隔环	2
⑤	油封	2
⑥	锁紧螺母	1组

使用之轴承经预压处理，轴向0间隙
轴承采用P5配对DF组装，最适宜滚珠丝杆使用。

选型参数

选型表

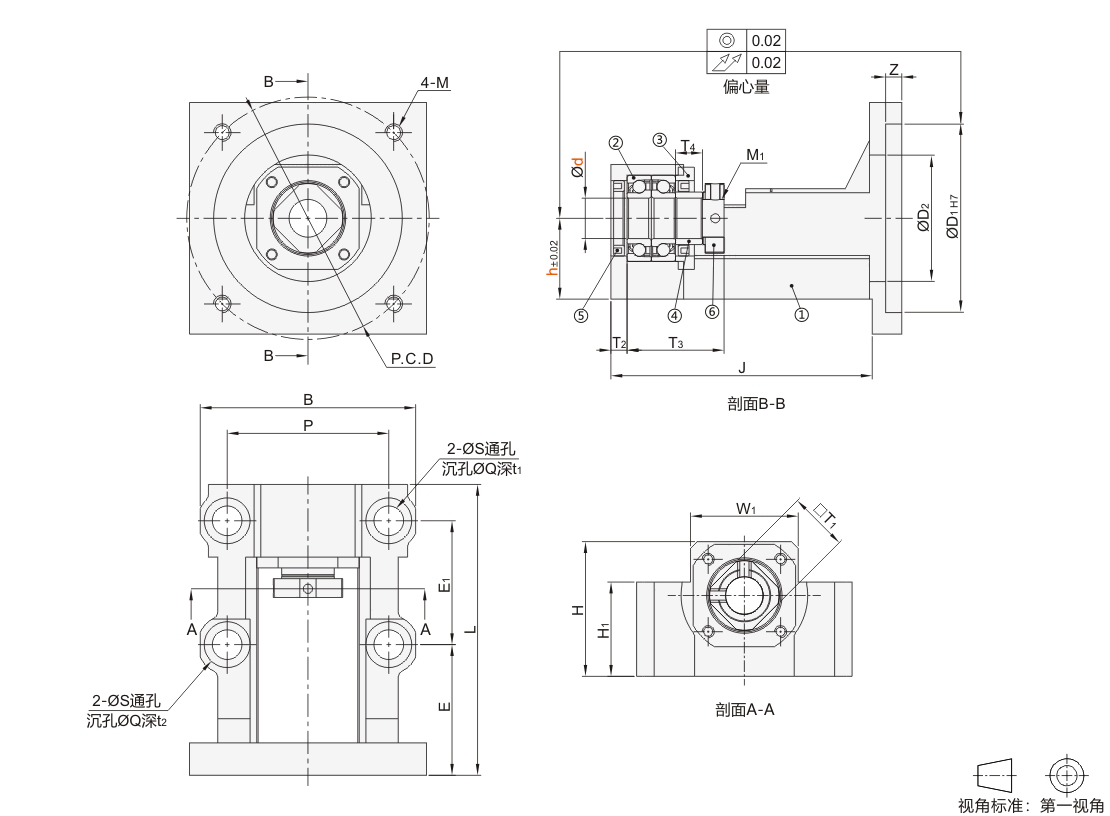

型号				适用电机类型	ØD1	P.C.D	M	Z	ØD2	B	P	L	J	E	E1	S	Q	t1	t2	H	H1	W 1	T 1	T2	T3	T4	M1	建议丝杠支座	建议电机规格
型号																												支撑侧	止口规格	安装 P.C. D
代码	适用丝杠轴径	适用电机法兰	中心高
	适用丝杠轴径	适用电机法兰	中心高																												d	F*	h
	JT-IVADO	15	60																												30	伺服电机	50	70	M5	6	41	80	60	98	平底	38.5	46	11	17	10	1	50	35	40	22	6	36	10	M15×1.0	JT-IVXQD-15 JT-IVXOD-15	50	70
60S			M4																												30																	50	35							JT-IVXQD-15 JT-IVXOD-15
60			32	M5	52	37	JT-IVXOQ-15
60S			32	M4	52	37	JT-IVXOQ-15
80			30	70	90	M6	47	108	97	48.5	50	35	JT-IVXQD-15 JT-IVXOD-15	70	90
80S			30			M5					50	35	JT-IVXQD-15 JT-IVXOD-15
80			32			M6					52	37	JT-IVXOQ-15
80S			32			M5					52	37	JT-IVXOQ-15
57			30	步进电机	38.1	66.7	M4	36	98	平底	38.5	50	35	JT-IVXQD-15	38.1	66.7
57			32		38.1	66.7	M4	36	98	平底	38.5	52	37	JT-IVXOQ-15	38.1	66.7
86			30		73	98.4	M6	47	108	97	48.5	50	35	JT-IVXQD-15	73	98.4
86			32		73	98.4	M6	47	108	97	48.5	52	37	JT-IVXOQ-15	73	98.4

*带S为松下电机，不带为其它品牌电机。
