精密级带肩导柱（无油槽型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	类型
JT-JSISD	SUJ2	58 HRC~ (高频淬火)	肩型 ● 全长固定型
JT-JSISU	SUJ2	58 HRC~ (高频淬火)	肩型 ● 全长指定型

无油槽导柱与带油槽导套(OGL41/43/51/53)搭配使用。

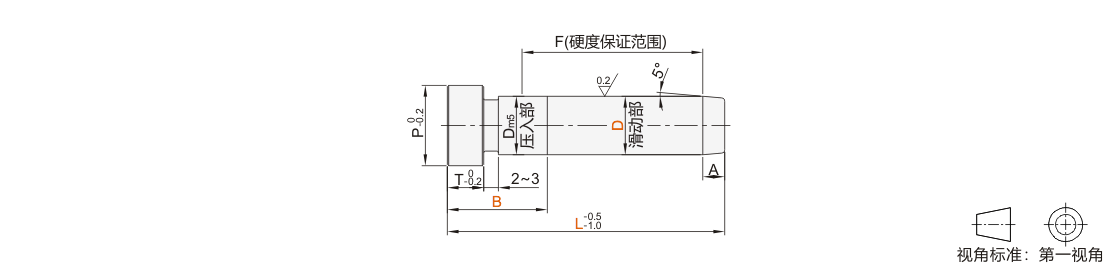

F为高频淬火硬度保证范围，F=L-T-A-(10 ~ 15)，淬火深度参考值：1.5~2.0mm。

前端面和导入部可能会无回火色(热处理颜色)。

单端面或双端面加工时可能会有中心孔。

精密级导柱与精密级导套之间配合间隙较小，请在模具温度80℃以下使用。

选型参数

全长固定型

全长指定型

型号		L 最小单位5	B 最小单位1	D 滑动部		Dm5 压入部		T	P	A
代码	D	L 最小单位5	B 最小单位1	D 滑动部		Dm5 压入部		T	P	A
JT-JSISU	8	30 ~80	5 ~60	8	-0.015 -0.020	8	+0.012 +0.006	5	11	3
	10	30 ~80	5 ~60	10	-0.015 -0.020	10	+0.012 +0.006		13	4
	12	30 ~220	5 ~80	12	-0.020 -0.025	12	+0.015 +0.007		17	5
	13	30 ~220	5 ~80	13		13			18
	16	30 ~250	8 ~80	16		16		8	21
	20	30 ~300	8 ~ 100	20	-0.025 -0.030	20	+0.017 +0.008		25
	25	40 ~350	8 ~ 120	25		25			30
	28	50 ~300	13 ~ 120	28		28			33
	30	50 ~400	8 ~ 130	30		30			35
	32	50 ~350	13 ~ 130	32	-0.030 -0.035	32	+0.020 +0.009		37
	35	60 ~450	8 ~ 130	35	-0.030 -0.035	35			40
	40	80 ~500	10 ~200	40	-0.030 -0.040	40		10	45	8
	50	100 ~500	12~200	50		50		12	55
	50	505 ~550	12~200	50		50		12	55
	60	200 ~500	15 ~200	60	-0.030 -0.050	60	+0.024 +0.011	15	65
	60	505 ~550	15 ~200	60	-0.030 -0.050	60	+0.024 +0.011	15	65

无需压入部时，请指定Bmin。例：D=13时，B指定5。 B=T+(2或3)时，不带压入部。 B≤L-A。
