手轮外径D(mm) *

五幅条圆轮缘手轮

图片仅供参考

五幅条圆轮缘手轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	手轮主体 / 材质	手轮主体 / 表面处理	握柄 / 材质	握柄 / 表面处理	握柄螺纹部 / 材质	握柄螺纹部 / 表面处理	类型
JT-QXXQD	无孔型	ADC12	喷砂	A5056	喷砂	Q235	镀铬	转动手柄型
JT-QXXQU	无孔型	HT200	镀铬	Q235	镀铬	Q235	镀铬	转动手柄型
JT-QXXQX	螺钉锁紧型	HT200	镀铬	Q235	镀铬	Q235	镀铬	转动手柄型
JT-QXXFD	键槽孔型	HT200	镀铬	Q235	镀铬	Q235	镀铬	转动手柄型
JT-QXXFX	方孔型	HT200	镀铬	Q235	镀铬	Q235	镀铬	转动手柄型

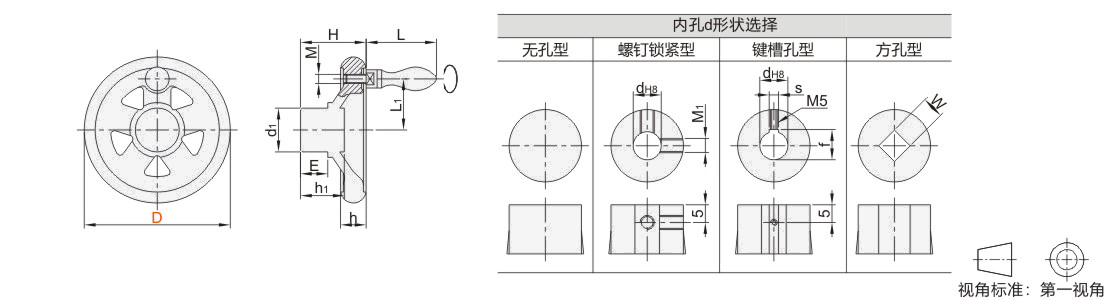

选型参数

选型表

型号					d			M1		W			L			L1		H	h		h1			d1			E			M						f	s		参考重量(kg/pcs)
代码			D		d			M1		W			L			L1		H	h		h1			d1			E			铸铁			铝合金			f	s		铸铁			铝合金
JT-QXXQD JT-QXXQU JT-QXXQX JT-QXXFD JT-QXXFX			80		10			5		10			49			28		36	14		24			24			15			5			8			11.4	3		0.38			0.16
			100		12					12			49			37		39	16		28			30						5						13.8	4		0.60			0.25
			125		12					12			55			46.5		40	17		28			33						6						13.8	4		0.90			0.35
			140		15			6		14			55			53.5		44	18		30			35			16			6						17.3	5		1.10			0.43
			160		16					14			70.7			62.5		46	18.5		32			37			16			8						18.3			1.40			0.56
			200		16					17			87.3			81		59.5	24		41			43			19			10			10			18.3			2.80			1.14
			250		20					17			87.3			100		65.5	27		44			48			19			10			—			22.3			4.90			—
