丝杠轴径 *

导程 *

长度L(mm) *

150~1200/1

固定端连接位长度F(mm) *

15~30/1

固定端连接位外径P(mm) *

6~10/1

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	产地	螺纹旋向	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	表面处理	类型
JT-IMFSU ●	中国台湾	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
LCP12	中国台湾	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMFSQ ●	中国大陆	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMFDQ	中国大陆	右旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMFSF ●	中国大陆	左旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	压轧
JT-IMFDF	中国大陆	左旋	C7	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	镀黑铬	压轧
JT-IMFSO	中国台湾	右旋	C5	S55C	SCM415H	高频	渗碳淬火	56~62HRC	58~62HRC	—	研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

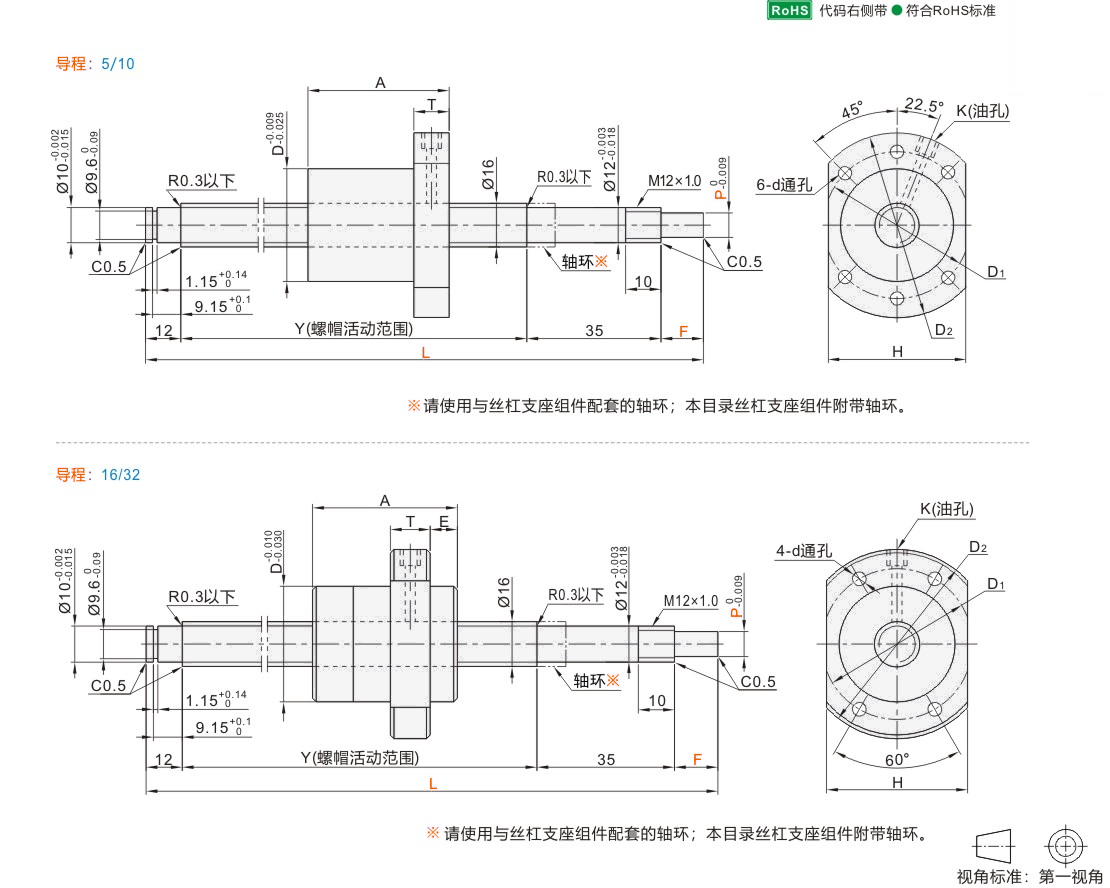

型号				最小单位1			滚珠直径	螺母环圈数	Y	D	A	T	基本额定负载 ( KN)
代码		丝杠轴径	导程	L	F	P							C(动)	CO(静)
代码		丝杠轴径	导程	L	F	P							C(动)	CO(静)	右旋左旋 JT-IMFSU JT-IMFSF LCP12 JT-IMFDF JT-IMFSQ JT-IMFDQ JT-IMFSO	16	(5)	150~ 1200	15~30	6~ 10	3.175	4	L-(47+F)	28	45	10	38	48	40	5.5	—	M6	13.5	29.9
(10)	200~ 1200	3	57	10.8	23.5																3.175			28			38	48	40	5.5	—
16		2.778	1.8 ×2	32	45	42	53	34	4.5	10.1	10.01	23.62
32*		2.778	1.8 ×2	32	42.5	42	53	34	4.5	10.1	4.83	10.94

带*导程仅适用于JT-IMFSQ。 JT-IMFSF左旋仅适合于带（）导程。可选加工详见怡合达网站搜素查看

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(页码)	推荐丝杠支撑座(页码)
右旋左旋 JT-IMFSU JT-IMFSF LCP12 JT-IMFDF JT-IMFSQ JT-IMFDQ JT-IMFSO	16	(5) (10) 16 32*	圆法兰	JT-IVXSD-12（怡合达网站搜素查看）	JT-IVXDD-12（怡合达网站搜素查看）
			方形	JT-IVXUD-12（怡合达网站搜素查看）	JT-IVXQD-12（怡合达网站搜素查看）
			方形	JT-IVXFD-12（怡合达网站搜素查看）	JT-IVXQD-12（怡合达网站搜素查看）

带*导程仅适用于JT-IMFSQ。 JT-IMFSF左旋仅适合于带（）导程。

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号		螺帽支架
代码	丝杠轴径	导程	代码	规格
右旋左旋 JT-IMFSU JT-IMFSF LCP12 JT-IMFDF JT-IMFSQ JT-IMFDQ JT-IMFSO	16	5	JT-IAASD JT-IAASU JT-IAASX	1605
		10		1610
		16		1616
		32		1616

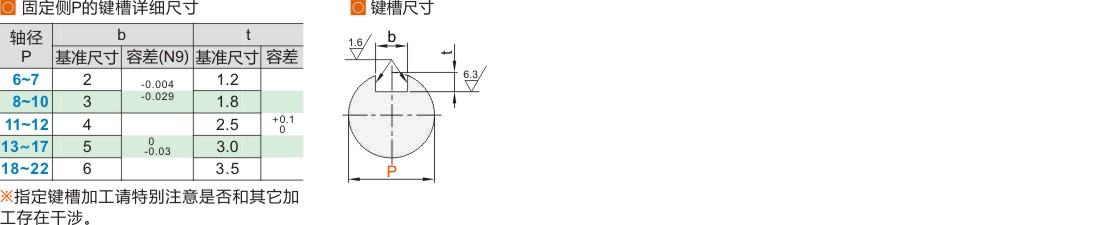

键槽尺寸

可选加工参数

暂未上传文档资料

压轧滚珠丝杠 标准螺帽型 C7精度
