拖链用方型梳状板接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	横梁	开式	单腔	材质	颜色	表面阻抗值	防尘等级	静音等级	允许温度	阻燃等级	附件	类型
JT-KBTSD	桥式	内外径打开	单腔	工程塑料	灰色	10³~10⁹Ω	ISOCLASS1	37dB	-30℃~130℃	UL94-HB	接头	防静电无尘静音型

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	表面阻抗值	允许温度	阻燃等级
JT-KNTSD	防静电无尘静音型用	有	工程塑料	灰色	10³~10⁹Ω	-30℃~130℃	UL94-HB

分隔片

代码	类型	材质	颜色	表面阻抗值	允许温度	阻燃等级
VFX01	防静电无尘静音型用分隔片	工程塑料	灰色	10³~10⁹Ω	-30℃~130℃	UL94-HB

请根据拖链的内高G及分隔片的尺寸，选择分隔片合适的数量。

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
代码	规格	弯曲半径 R	链节数 N	接头	节距 P	内宽 F	外宽 E	内高 G	外高 T	最大电缆直径	最大架空负载 (kg/m)	最大架空长度 (m)	重量 (kg/m)
JT-KBTSD	1520	28 38 48	1~	JT-KNTSD	20	20	34	15	22	12	1.4	0.8	0.32
	1540	28 38 48			20	40	54	15	22	12	1.4	0.8	0.35
	2216	35 45 75 100 120			22	16	30	22	29	15	1.8	1.1	0.43
	2227					27	41			18			0.47
	2237					37	51						0.51
	2247					47	61						0.55
	2267					67	81						0.67
	2277					77	91						0.69
	2635	50 70 90 120 150			28	35	55	26	38	22	7	1.1	0.9
	2650					50	70						0.98
	2655					55	75						1.02
	2675					75	95						1.12
	26100					100	120						1.27
	26125					125	145						1.41
	26150					150	170						1.59
	26175					175	195						1.74
	26200					200	220						1.84
	4035	75 100 125 150 200			35	35	55	40	52	28	9.5	1.6	1
	4050					50	70						1.06
	4055					55	75						1.09
	4075					75	95						1.17
	40100					100	200						1.29
	40125					125	145						1.39
	40150					150	170						1.53
	40175					175	195						1.65
	40200					200	220						1.73

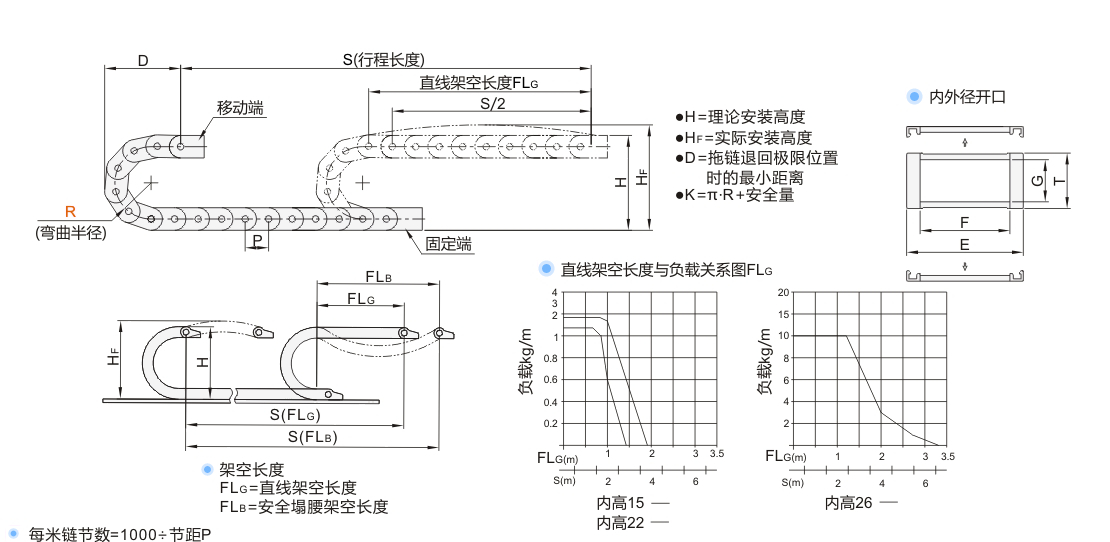

在选择安装高度时，应当参考表中实际安装高度HF值。
架空长度选型请参考：架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
另拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

安装尺寸

内高 G	弯曲半径R	实际安装高度HF	理论安装尺寸
内高 G	弯曲半径R	实际安装高度HF	H	D	K
15	28	109	79	59	128
	38	129	99	69	160
	48	149	119	79	192
22	35	136	106	72	154
	45	156	126	82	185
	75	216	186	110	280
	100	266	236	135	358
	120	306	276	155	421
26	50	176	146	149	311
	70	216	186	135	367
	90	256	226	182	422
	120	316	286	221	533
	150	376	346	232	589
40	75	248	218	226	471
	100	298	268	251	550
	125	348	318	276	628
	150	398	368	301	706
	200	498	468	351	863

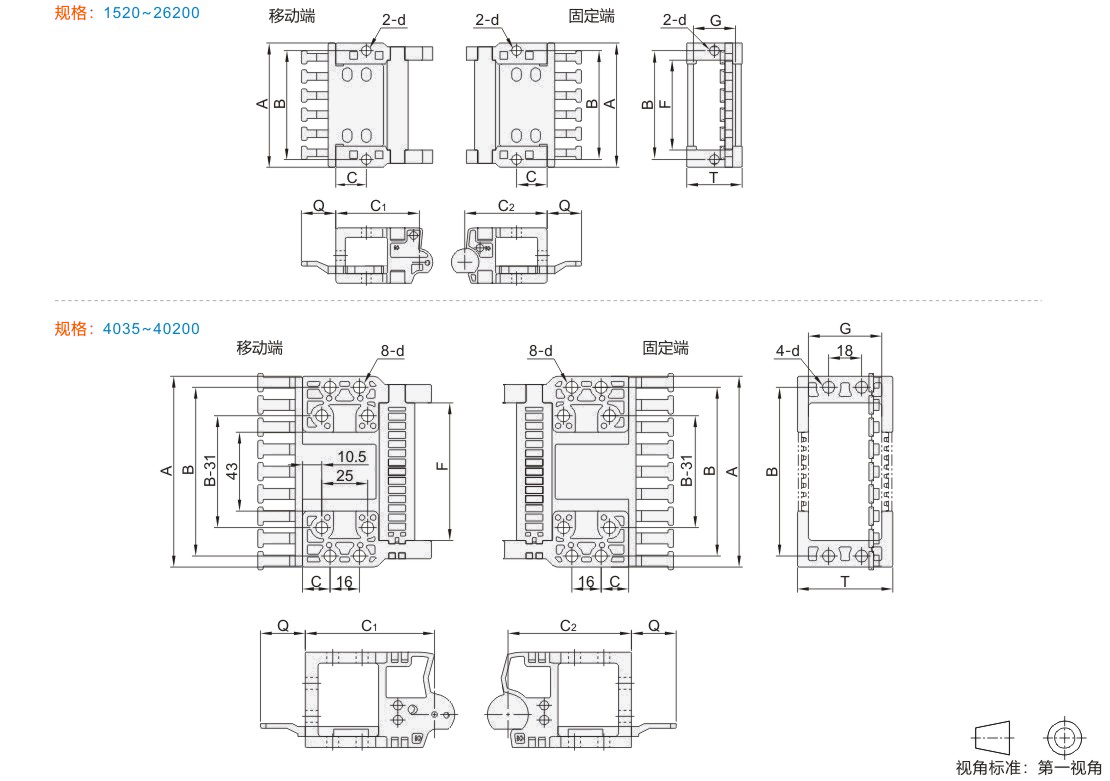

接头

型号		A	B	C	C1	C2	Q	F	G	T	d
代码	规格	A	B	C	C1	C2	Q	F	G	T	d
JT-KNTSD	1520	38	30	15	41	42	18	20	15	22	5
	1540	58	50	15	41	42	18	40	15	22
	2216	34	26	16	43.8	43.1		16	22	29
	2227	45	37				18	27
	2237	55	47					37
	2247	65	57					47
	2267	85	77					67
	2277	95	87					77
	2635	63	49	15	56	52.2	22	35	26	38	5.6
	2650	78	64					50
	2655	83	69					55
	2675	103	89					75
	26100	128	114					100
	26125	153	139					125
	26150	178	164					150
	26175	203	189					175
	26200	228	214					200
	4035	55	52		70.5	67.5	24.5	35	40	52	6.5
	4050	70	67					50
	4055	75	72					55
	4075	95	92					75
	40100	120	117					100
	40125	145	142					125
	40150	170	167					150
	40175	195	192					175
	40200	220	217					200

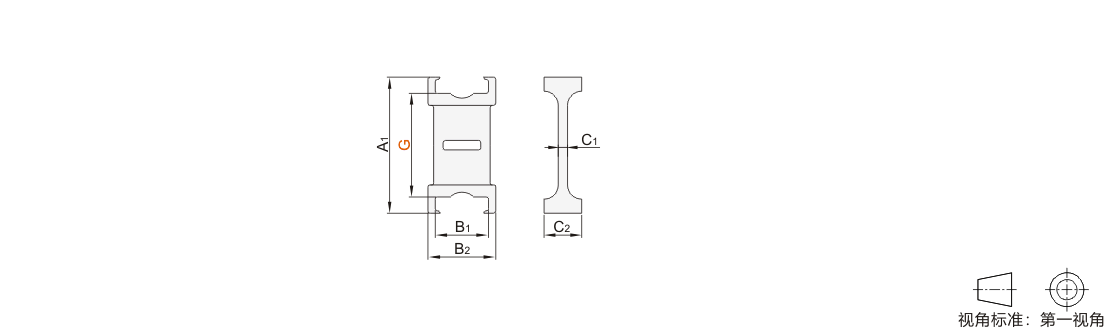

分隔片

型号		A1	B1	B2	C1	C2
代码	拖链内高G	A1	B1	B2	C1	C2
VFX01	15	21.9	8.1	11	2	8
	22	28.9	11.3	14.4	2	8
	26	33	13	16.6	3.2	9.6
	40	47	13	17.2	3.2	9.6
