直齿条压力角20° 可拼接型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	齿面硬度	表面处理	类型
JT-KZDSD	S45C	—	发黑	L尺寸指定型
JT-KZDSU	S45C	HRC45~55	发黑	L尺寸指定型
JT-KZDSX	SUS304	—	—	L尺寸指定型
JT-KZDUD	S45C	—	发黑	L尺寸固定型
JT-KZDUU	S45C	HRC45~55	发黑	L尺寸固定型
JT-KZDUX	SUS304	—	—	L尺寸固定型

选型参数

型号			L	孔位置 A/B/C/D/E	P 齿距	W	H	h	d1	d2	Z1	M
代码	模数	孔加工	L	孔位置 A/B/C/D/E	P 齿距	W	H	h	d1	d2	Z1	M
JT-KZDSD JT-KZDSU	1.0	ZA(无孔) ZB(底部螺孔) ZC(侧面螺孔) ZD(侧面沉孔)	20~480 (最小单位0.1）	5~475 （最小单位0.1）	3.142	10	12	11	3.5	6.5	3.5	M3
	1.5				4.712	15	20	18.5	4.5	8	4.5	M4
	2.0				6.283	20	25	23	5.5	9.5	5.5	M5
	2.5				7.854	25	30	27.5	6.5	11	6.5	M6
	3.0				9.424	30	35	32	9	14	9	M8
	4.0				12.566	39	39	35	11	17.5	11	M10
	5.0				15.708	49	39	34	11	17.5	11	M10

如需加工1个孔时，仅需选A参数；需加工2个孔时，仅需选A、B参数；需加工3个孔时，仅需选A、B、C参数；其余孔数加工情况以此类推。

JT-KZDSX

型号			L	孔位置 A/B/C/D/E	P 齿距	W	H	h	d1	d2	Z1	M
代码	模数	孔加工	L	孔位置 A/B/C/D/E	P 齿距	W	H	h	d1	d2	Z1	M
JT-KZDSX	0.5	ZA	20~280 (最小单位0.1)	—	1.571	3	9	8.5	—	—	—	—
	0.8	ZA	20~280 (最小单位0.1)	—	2.513	4	10	9.2				—
	1.0	ZA ZB ZC	20~480 (最小单位0.1)	5~475 (最小单位0.1)	3.142	10	10	9				M3
	1.5	ZA(无孔) ZB(底部螺孔) ZC(侧面螺孔) ZD(侧面沉孔)			4.712	15	15	13.5	4.5	8	4.5	M4
	2.0				6.283	20	20	18	5.5	9.5	5.5	M5
	2.5				7.854	25	25	22.5	6.5	11	6.5	M6
	3.0				9.424	30	30	27	9	14	9	M8

如需加工1个孔时，仅需选A参数；需加工2个孔时，仅需选A、B参数；需加工3个孔时，仅需选A、B、C参数；其余孔数加工情况以此类推。

型号		规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
代码	模数	规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
JT-KZDUD JT-KZDUU	1.0	100	GA	30	94.25	3.142	10	12	11	3.5	6.5	3.5	—	—	—	—
		300	GA	95	298.45								—	—	—	—
		300	GB GD GF	95	298.45								59.23	180	M3	2
		500	GA	159	499.51								—	—	—	—
		500	GC GE GP	159	499.51								69.76	180	M3	3
		1000	GA	318	999								—	—	—	—
		1000	GT	318	999								62.42	124.88	—	8
	1.5	100	GA	21	98.96	4.712	15	20	18.5	4.5	8	4.5	—	—	—	—
		300	GA	63	296.88								—	—	—	—
		300	GB GD GF	63	296.88								58.44	180	M4	2
		500	GA	106	499.51								—	—	—	—
		500	GC GE GP	106	499.51								69.76	180	M4	3
		1000	GA	212	999.03								—	—	—	—
		1000	GT	212	999.03								62.42	124.88	—	8
	2.0	100	GA	15	94.25	6.283	20	25	23	5.5	9.5	5.5	—	—	—	—
		300	GA	47	295.31								—	—	—	—
		300	GB GD GF	47	295.31								57.66	180	M5	2
		500	GA	79	496.37								—	—	—	—
		500	GC GE GP	79	496.37								68.19	180	M5	3
		1000	GA	160	1005.28								—	—	—	—
		1000	GT	160	1005.28								62.83	125.66	—	8
	2.5	100	GA	12	94.25	7.854	25	30	27.5				—	—	—	—
		300	GA	38	298.45								—	—	—	—
		300	GB GD GF	38	298.45								59.23	180	M5	2
		500	GA	63	494.8								—	—	—	—
		500	GC GE GP	63	494.8								67.4	180	M5	3
		1000	GA	128	1005.31								—	—	—	—
		1000	GT	128	1005.31								62.83	125.66	—	8
	3.0	100	GA	10	94.25	9.424	30	35	32				—	—	—	—
		300	GA	31	292.17								—	—	—	—
		300	GB GD GF	31	292.17								56.09	180	M5	2
		500	GA	53	499.51								—	—	—	—
		500	GC GE GP	53	499.51								69.76	180	M5	3
		1000	GA	108	1017.9								—	—	—	—
		1000	GT	108	1017.9								63.63	127.23	—	8
	4.0	100	GA	7	87.96	12.566	39	39	35	11	17.5	11	—	—	—	—
		300	GA	23	289.02								—	—	—	—
		300	GB GD GF	23	289.02								59.01	180	M10	2
		500	GA	39	490.JT-VMPSLCSFZMPNZFZ								—	—	—	—
		500	GC GE GP	39	490.JT-VMPSLCSFZMPNZFZ								65.03	180	M10	3
		1000	GA	79	992.71								—	—	—	—
		1000	GT	79	992.71								56.54	125.66	—	8
	5.0	100	GA	6	94.25	15.708	49	39	34				—	—		—
		300	GA	19	298.45								—	—		—
		300	GB GD GF	19	298.45								59.22	180	M10	2
		500	GA	31	502.66								—	—	—	—
		500	GC GE GP	31	502.66								71.33	180	M10	3
		1000	GA	63	989.6								—	—	—	—
		1000	GT	63	989.6								54.99	125.66	—	8

JT-KZDUX

型号		规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
代码	模数	规格	孔加工	Z 有效齿数	L	P 齿距	W	H	h	d1	d2	Z1	A	B	M	孔数
JT-KZDUX	0.5	300	GA	192	301.59	1.571	3	9	8.5	—	—	—	—	—	—	—
	0.8			120	301.59	2.513	4	10	9.2
	1.0			95	298.45	3.142	10	10	9
			GB GD GF	95	298.45					3.5	6.5	3.5	59.23	180	M3	2
		500	GA	159	499.51					—	—	—	—	—	—	—
		500	GC GE GP	159	499.51					3.5	6.5	3.5	69.76	180	M3	3
	1.5	300	GA	63	296.88	4.712	15	15	13.5	—	—	—	—	—	—	—
		300	GB GD GF	63	296.88					4.5	8	4.5	58.44	180	M4	2
		500	GA	106	499.51					—	—	—	—	—	—	—
		500	GC GE GP	106	499.51					4.5	8	4.5	69.76	180	M4	3
	2.0	500	GA	79	496.37	6.283	20	20	18	—	—	—	—	—	—	—
		500	GC GE GP	79	496.37					5.5	9.5	5.5	68.19	180	M5	3
		1000	GA	159	999.02					—	—	—	—	—	—	—
		1000	GQ GR GS	159	999.02					5.5	9.5	5.5	49.51	180	M5	6
	2.5	500	GA	63	494.80	7.854	25	25	22.5	—	—	—	—	—	—	—
		500	GC GE GP	63	494.80					6.5	11	6.5	67.40	180	M6	3
		1000	GA	127	997.45					—	—	—	—	—	—	—
		1000	GQ GR GS	127	997.45					6.5	11	6.5	48.73	180	M6	6
	3.0	500	GA	53	499.51	9.424	30	30	27	—	—	—	—	—	—	—
		500	GC GE GP	53	499.51					9	14	9	69.76	180	M8	3
		1000	GA	106	999.03					—	—	—	—	—	—	—
		1000	GQ GR GS	106	999.03					9	14	9	49.52	180	M8	6

GA(无孔)、GB(底部2螺孔)、GC(底部3螺孔)、GD(侧面2螺孔)、GE(侧面3螺孔)、GF(侧面2沉孔)、GP(侧面3沉孔)、GQ(底部6螺孔)、GR(侧面6螺孔)、GS(侧面6沉孔)、GT(侧面8沉孔)。

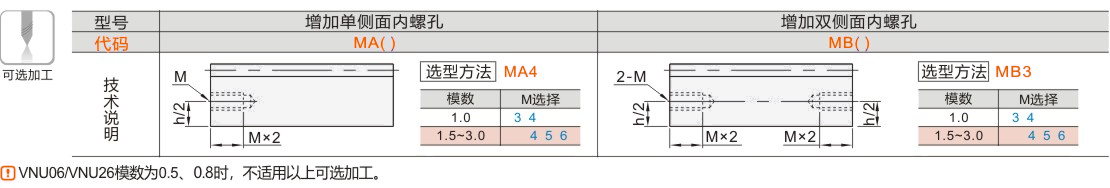

可选加工参数

暂未上传文档资料

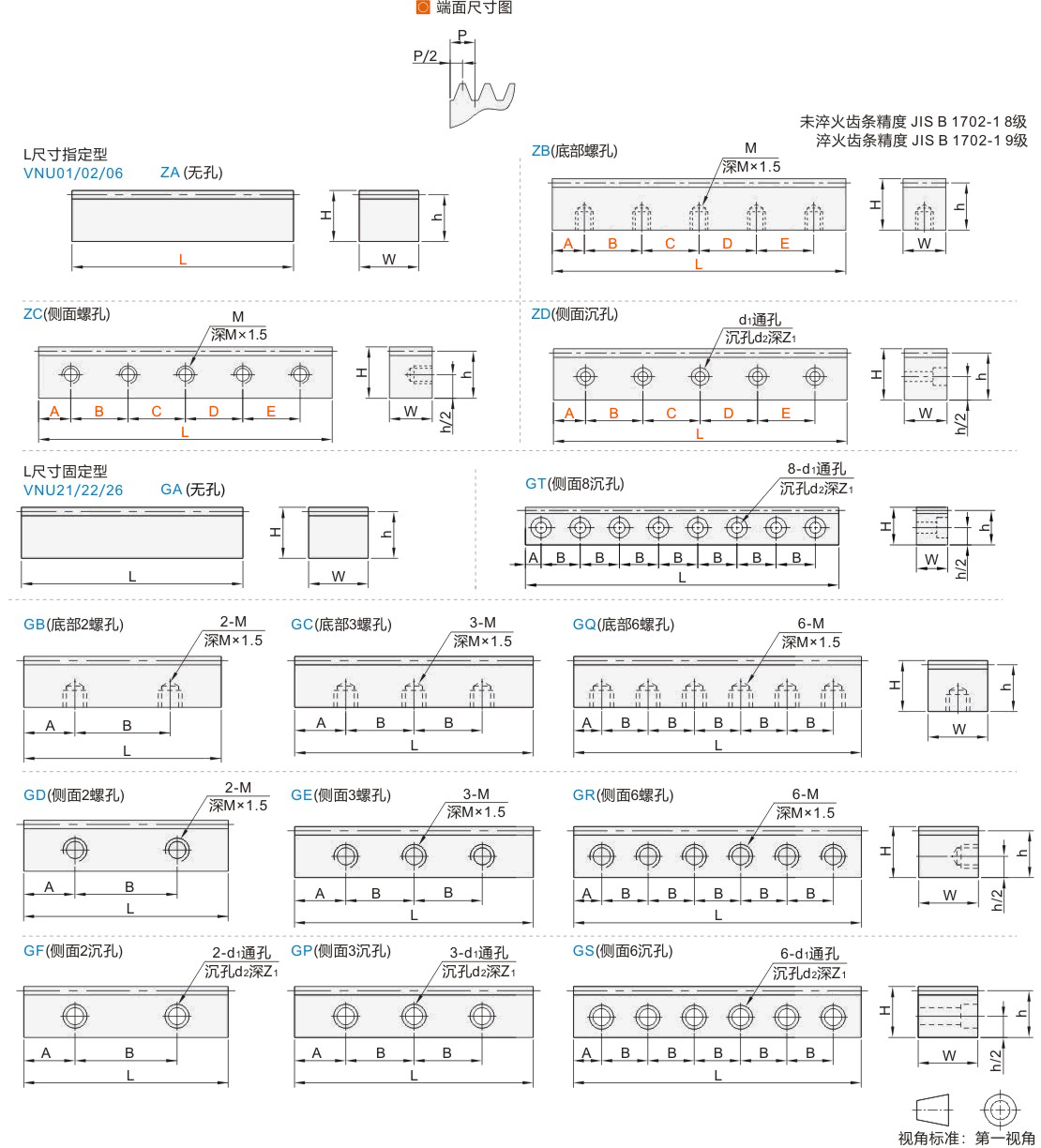

直齿条 压力角20° 可拼接型
